نظام تزويد طاقة معياري عالي الكفاءة بجهد 48 فولت تيار مستمر (200 أمبير/400 أمبير)
مستقل نظام طاقة تيار مستمر مدمج 48 فولت تيار مستمر 200-400 أمبير يمكن توفيرها بمرونة لأي موقع داخلي أو خزانة طاقة خارجية للاتصالات إذا لزم الأمر. العمل كشخص موثوق به نظام الطاقة لمحطة القاعدةوتتراوح سعتها القصوى من من 18 كيلوواط (200 أمبير) إلى 27 كيلوواط (400 أمبير). مبني على جيل جديد مزود طاقة مقوم توفر هذه الوحدة كفاءة عالية وكثافة طاقة استثنائية لتوفير الكهرباء وتقليل المساحة المطلوبة للعملاء.
بسبب معاييرها هيكل طاقة مدمج مقاس 19 بوصةيمكن تركيب هذا النظام بسلاسة في مختلف التكوينات. تشمل المكونات الأساسية للوحدة الفرعية وحدة توزيع متعددة الاستخدامات، ووحدة تحكم ذكية، وفتحات قابلة للاستبدال أثناء التشغيل لـ 6 مقومات (200 أمبير) إلى 9 مقومات (400 أمبير). كما يتضمن النظام مفتاح فصل الجهد المنخفض لتحسين وقت التفريغ والحفاظ على صحة البطارية. علاوة على ذلك، تم تقسيم قسم التوزيع في النظام بشكل استراتيجي إلى فرعين من مواقع قواطع الدائرة، حيث تتم مراقبة التيار في كل فرع بدقة بواسطة وحدة التحكم.
يُعد نظام الطاقة المدمج المستقل بتيار مستمر 48 فولت (200 أمبير/400 أمبير) حلاً رقميًا عالي الكفاءة وعالي الكثافة، مصممًا للرفوف القياسية مقاس 19 بوصة. يتوفر النظام بتكوينات 5U (حتى 18 كيلوواط) و6U (حتى 27 كيلوواط)، ويدمج بسلاسة وحدات تقويم R4850G2، ونظام توزيع الطاقة المتقدم، ووحدة المراقبة الذكية SMU48B لضمان التشغيل الموثوق والمستمر لمواقع الاتصالات.

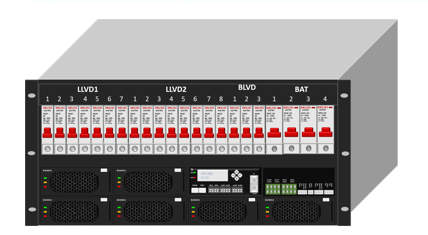

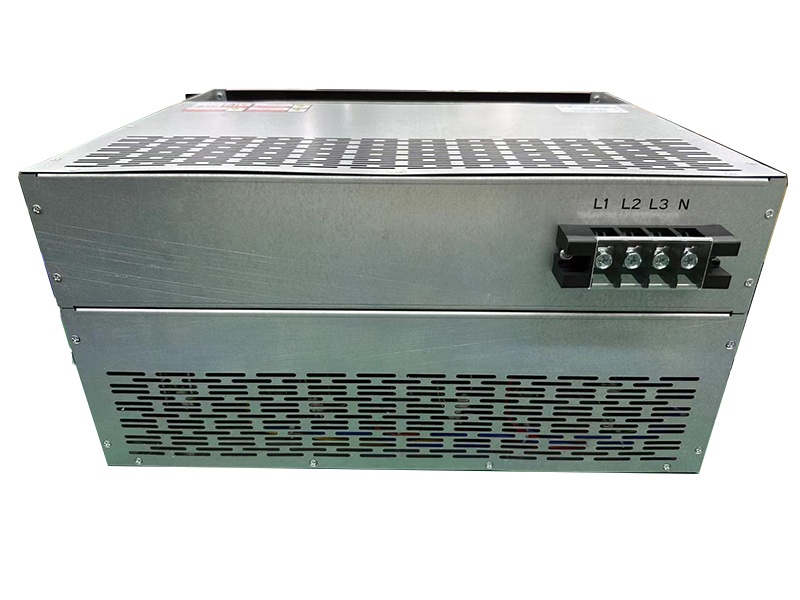

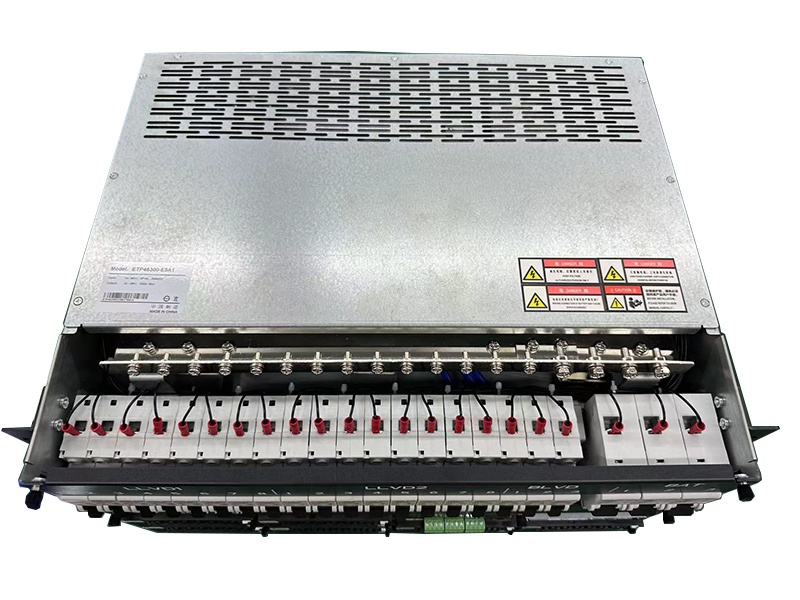

عرض إطار الطاقة 300 أمبير

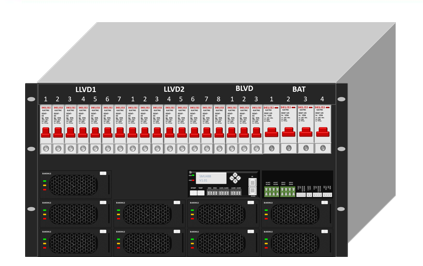

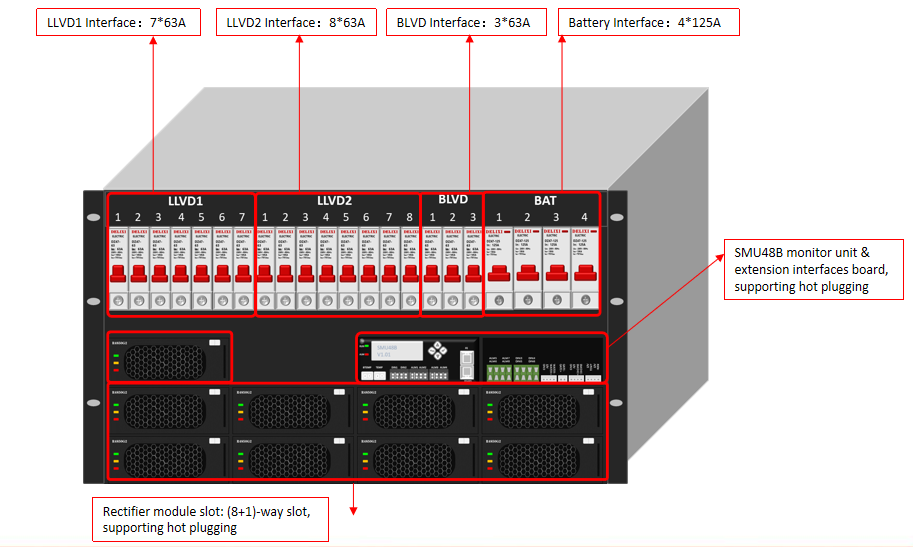

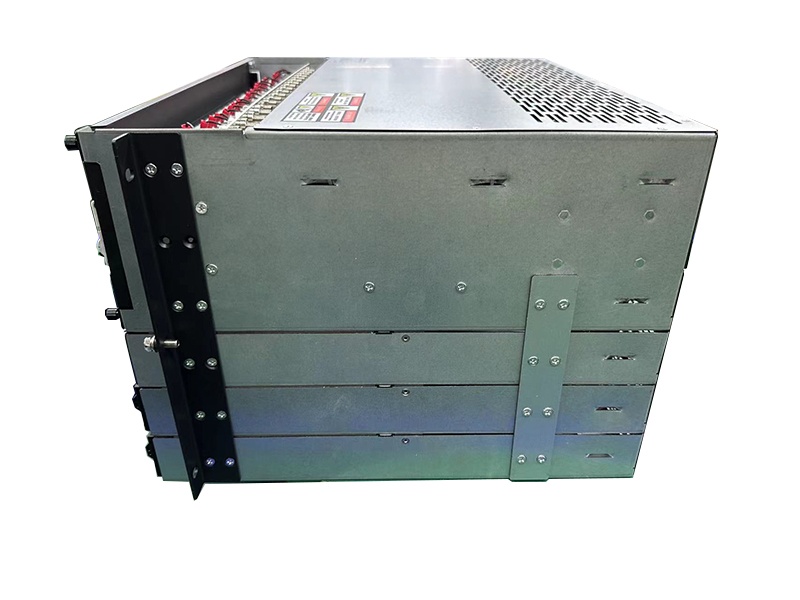

عرض إطار الطاقة 400 أمبير
| نوع المنتج | نظام 5U  | نظام 6U  | |
|---|---|---|---|
| نظام | الأبعاد (العرض والعمق والارتفاع) | 533 مم (عرض) × 426 مم (عمق) × 220 مم (5U، ارتفاع) | 533 مم (عرض) × 426 مم (عمق) × 268 مم (6U، ارتفاع) |
| وضع التثبيت | يتم تركيبه على رف أو خزانة مقاس 19 بوصة | يتم تركيبه على رف أو خزانة مقاس 19 بوصة | |
| وضع الصيانة | أمام | أمام | |
| وزن | ≤20 كجم (بدون مقومات) | ≤22 كجم (بدون مقومات) | |
| مدخل | وضع الإدخال | نظام ثلاثي الأطوار بأربعة أسلاك 380 فولت (متوافق مع 220 فولت تيار متردد أحادي الطور) | نظام ثلاثي الأطوار بأربعة أسلاك 380 فولت (متوافق مع 220 فولت تيار متردد أحادي الطور) |
| تردد الإدخال | 45-66 هرتز، القيمة المقدرة: 50/60 هرتز | 45-66 هرتز، القيمة المقدرة: 50/60 هرتز | |
| سعة الإدخال | 3W+N+P | 3W+N+P | |
| الناتج | جهد الخرج | 43.2-58 فولت تيار مستمر، القيمة المقدرة: 53.5 فولت تيار مستمر | 43.2-58 فولت تيار مستمر، القيمة المقدرة: 53.5 فولت تيار مستمر |
| السعة القصوى | 15-18 كيلو واط (176 فولت تيار متردد ~ 300 فولت تيار متردد) 9 كيلوواط ~ 18 كيلوواط (85 فولت تيار متردد ~ 175 فولت تيار متردد، تخفيض خطي للقدرة) | 24-27 كيلوواط (176 فولت تيار متردد ~ 300 فولت تيار متردد) 12 كيلوواط ~ 27 كيلوواط (85 فولت تيار متردد ~ 175 فولت تيار متردد تخفيض خطي) | |
| ذروة الكفاءة | 96.2% | 96.2% | |
| دقة تثبيت الجهد | ≤±0.6% | ≤±0.6% | |
| التيار المقنن الناتج | 250 أمبير (متوافق مع 300 أمبير) | 400 أمبير (متوافق مع 450 أمبير) | |
| واجهة الإخراج | قواطع البطارية: 4 × 125 أمبير واجهة LLVD1: 7*63A؛ واجهة LLVD2: 8*63A؛ واجهة BLVD: 3*63A؛ | قواطع البطارية: 4 × 125 أمبير واجهة LLVD1: 7*63A؛ واجهة LLVD2: 8*63A؛ واجهة BLVD: 3*63A؛ | |
وحدة المراقبة SMU48B هي وحدة مراقبة صغيرة، تُستخدم بشكل أساسي للتحقق من حالة تشغيل نظام الطاقة والتحكم في تشغيله. توفر هذه الوحدة واجهات متعددة، مثل واجهة المستشعرات، ومنفذ اتصال CAN، وواجهة RS 485، وواجهة إدخال/إخراج تلامس جاف، وغيرها، مما يتيح إدارة بيئة الموقع والإبلاغ عن الإنذارات. كما توفر إمكانية الاتصال عن بُعد مع أنظمة إدارة الشبكات الخارجية التي تدعم البروتوكولات العامة لإدارة نظام الطاقة عن بُعد.
وحدة المراقبة (SMU48B)
| إشارة الإدخال | مدخل كمية تناظري ثنائي الاتجاه (درجة حرارة البطارية والبيئة) واجهة المستشعر: واجهة درجة الحرارة والرطوبة * 1 واجهة الدخان * 1 واجهة الماء * 1 واجهة الباب * 1 6 مدخل تلامس جاف رقم |
| مخرج إنذار | نقطة اتصال جافة ثمانية الاتجاهات | |
| منفذ الاتصال | RS485/FE | |
| تخزين السجلات | ما يصل إلى 1000 سجل إنذار تاريخي | |
| وضع العرض | شاشة LCD 128*48 | |
| بيئة | درجة حرارة التشغيل | من -25 درجة مئوية إلى +75 درجة مئوية (يمكن بدء التشغيل عند -40 درجة مئوية) |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +70 درجة مئوية | |
| رطوبة التشغيل | 5% - 95% (غير مكثف) | |
| ارتفاع | ≤ 3000 م (عندما يتراوح الارتفاع من 3000 م إلى 5000 م، تنخفض درجة حرارة التشغيل بمقدار 1 درجة مئوية لكل 200 م إضافية.) |
| غرض | تحديد |
|---|---|
| ميزات الكشف | الكشف عن معلومات التيار المتردد والتيار المستمر |
| الكشف عن معلومات وحدة التقويم ووحدة الطاقة الشمسية | |
| الكشف عن معلومات البطارية | |
| منبه ارتفاع وانخفاض درجة حرارة البطارية | |
| كشف درجة الحرارة والرطوبة المحيطة، ودرجة حرارة البطارية، والمغناطيسية الموجودة على الباب، والدخان، وفيضانات المياه، وغيرها من المعلومات البيئية. | |
| كشف إشارة دخل التلامس الجاف بستة اتجاهات / كشف البطارية، فيوز الحمل | |
| ميزات الإدارة | إدارة شحن البطارية والشحن العائم / تعويض درجة حرارة البطارية |
| إدارة شحن البطارية وتحديد التيار | |
| حماية البطارية من انخفاض الجهد أثناء التشغيل | |
| إدارة اختبار البطارية / الكشف عن السعة المتبقية للبطارية | |
| المستوى 5 هو إدارة مستقلة لإيقاف التشغيل / وضعان لإيقاف تشغيل المستخدم (الوقت / الجهد) | |
| 4. قياس استهلاك الطاقة للمستخدم (قياس استهلاك الطاقة للشحن) / حفظ معلومات استهلاك الطاقة للمستخدم بانتظام | |
| إدارة التحذيرات | يمكن ربط جهاز الإنذار بمخرج التلامس الجاف، ويدعم 8 مخارج تلامس جافة، ويمكن ضبطه على الفتح بشكل طبيعي. |
| يمكن ضبط مستوى الإنذار (طوارئ / إيقاف) / تنبيه المستخدم من خلال ضوء المؤشر، صوت الإنذار (تمكين / منع اختياري) | |
| 1000 سجل إنذار تاريخي | |
| واجهة ذكية | واجهة FE الشمالية 1، البروتوكول الكامل واجهة RS485 واحدة مواجهة للجنوب لإدارة المعدات المتصلة |

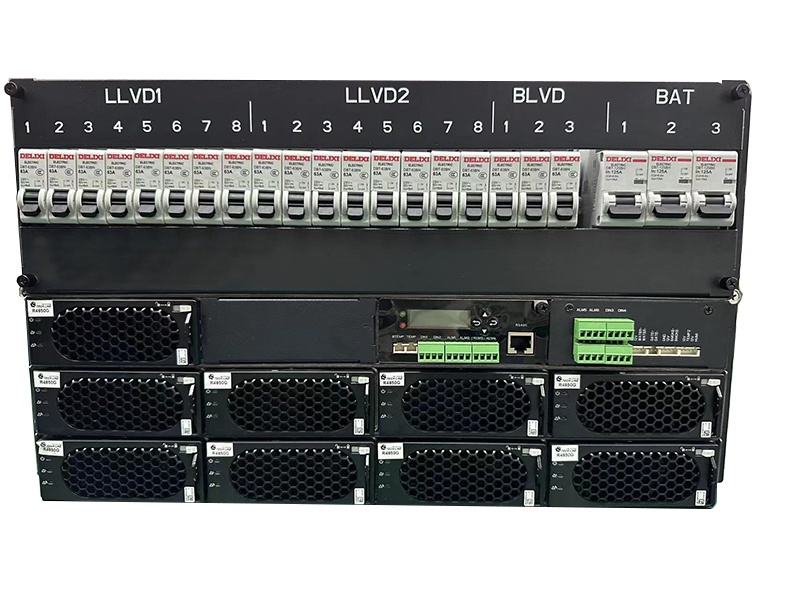

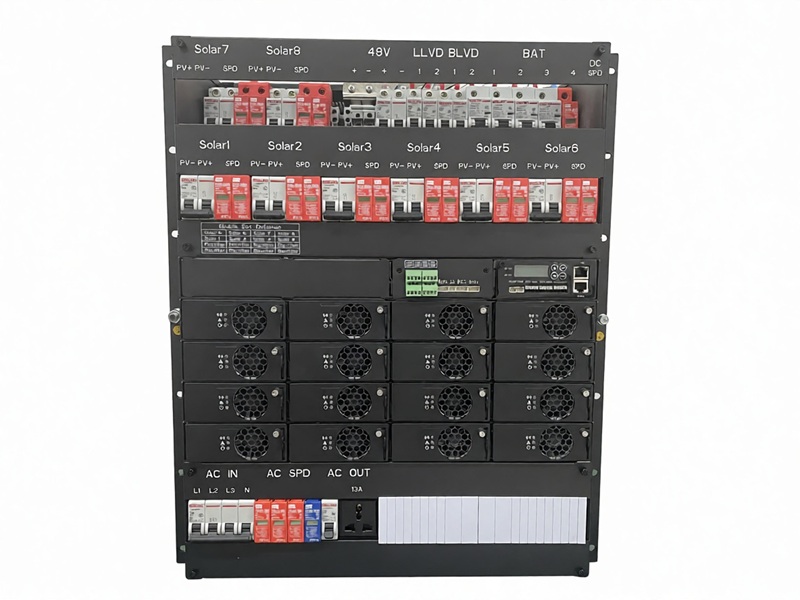

وحدة R4850G هي وحدة تقويم رقمية عالية الكفاءة وعالية الكثافة، تعمل ضمن نطاق واسع من جهد الإدخال، ويبلغ جهد الخرج الافتراضي 53.5 فولت تيار مستمر. تتميز هذه الوحدة بوظيفة بدء التشغيل التدريجي، ووظيفة الحماية الكاملة، وانخفاض مستوى الضوضاء، وإمكانية التشغيل المتوازي. كما تتيح مراقبة مصدر الطاقة مراقبة حالة وحدة التقويم والحمل وجهد الخرج في الوقت الفعلي.
غرض  | تحديد | غرض | تحديد |
|---|---|---|---|
| الإنتاجية | >95% (230 فولت تيار متردد، 30%~80% حمل) | جهد التشغيل | 85 فولت تيار متردد ~ 300 فولت تيار متردد |
| الأبعاد | 40.8 مم × 105 مم × 269 مم | تكرار | 45 هرتز ~ 66 هرتز، القيمة المقدرة: 50 هرتز / 60 هرتز |
| وزن | أقل من 2 كجم | تيار الإدخال المقنن | ≤17A |
| وضع التبريد | تبريد الهواء القسري | معامل القدرة | ≥0.99 (حمولة 100%) |
| حماية من زيادة ضغط المدخلات | >300 فولت تيار متردد، نطاق الاستعادة: 290 فولت تيار متردد ~ 300 فولت تيار متردد | THD | ≤5% (حمل 50%~100%) |
| قم بإدخال حماية انخفاض الجهد | أقل من 80 فولت تيار متردد، نطاق الاستعادة: 80 فولت تيار متردد ~ 90 فولت تيار متردد | جهد الخرج | 42 فولت تيار مستمر ~ 58 فولت تيار مستمر، القيمة المقدرة: 53.5 فولت تيار مستمر |
| يتم توفير مخرج للحماية من قصر الدائرة | يمكن استعادة الدائرة القصيرة طويلة الأمد التي تختفي بعد حدوث قصر الدائرة. | دقة ضغط ثابتة | ≤±0.2%Vo |
| حماية من زيادة جهد الخرج | نطاق الجهد: 56 فولت تيار مستمر ~ 60 فولت تيار مستمر | طاقة الخرج | 3000 واط (176 فولت تيار متردد ~ 300 فولت تيار متردد) 1250 واط ~ 3000 واط (انخفاض خطي من 85 إلى 175 فولت تيار متردد) |
| وقت البدء | من 3 إلى 10 ثوانٍ | يحتوي الناتج على الوقت | >10 مللي ثانية |
| استهلاك الطاقة في وضع الاستعداد | ≤5 واط | متوسط الوقت بين الأعطال | أكثر من 500,000 ساعة (25 درجة مئوية) |

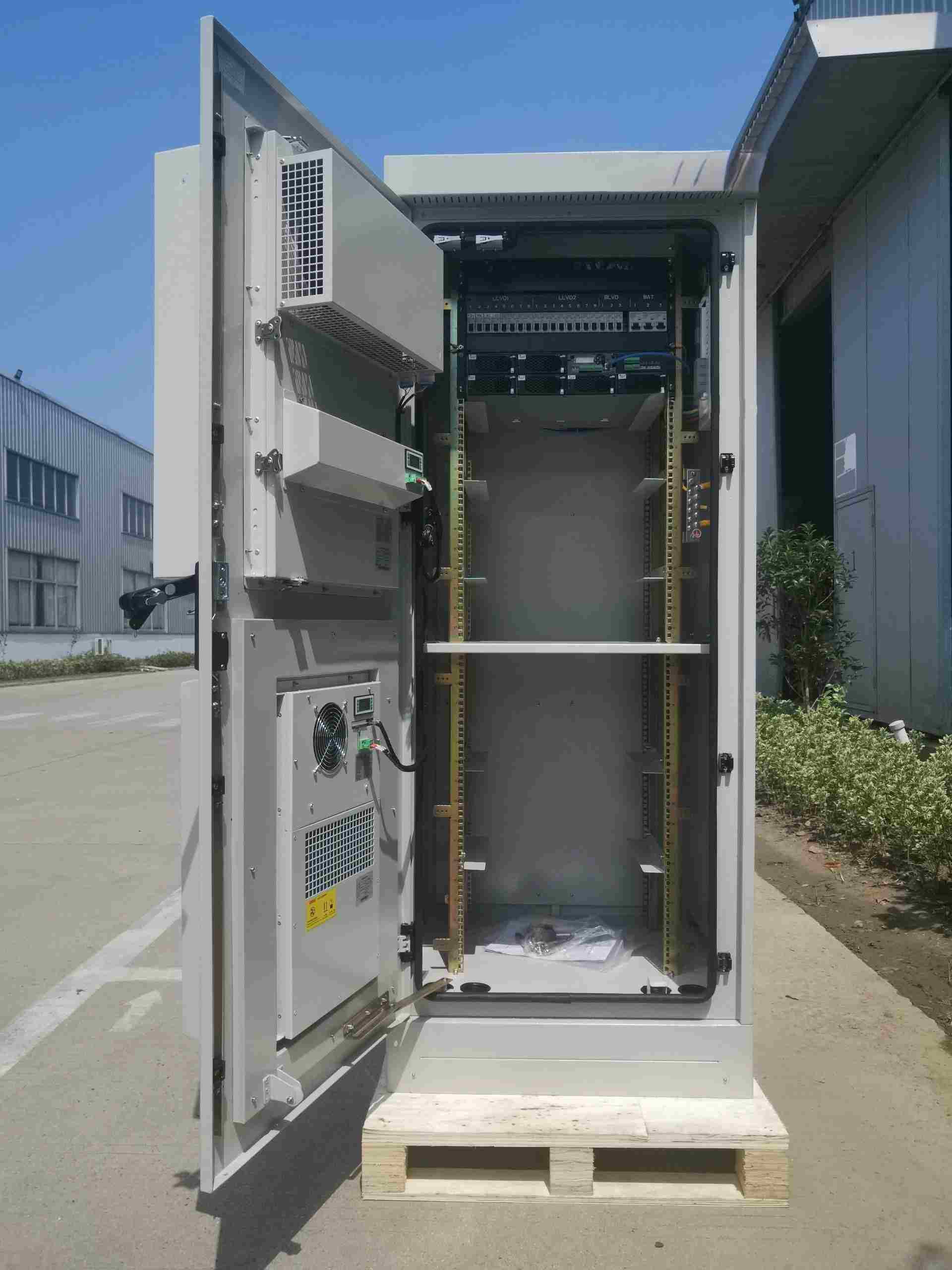

عرض واقعي لتكوين نظام الطاقة 5U داخل الخزانة الخارجية المتكاملة.

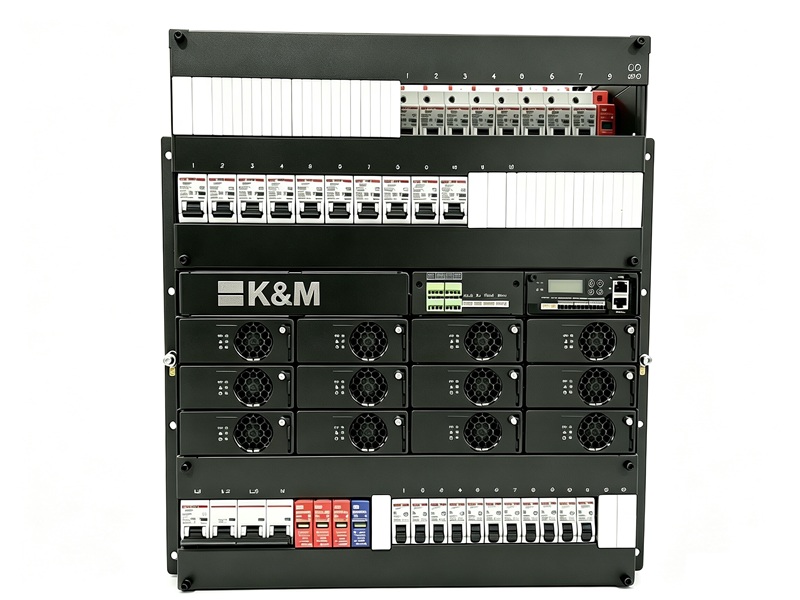

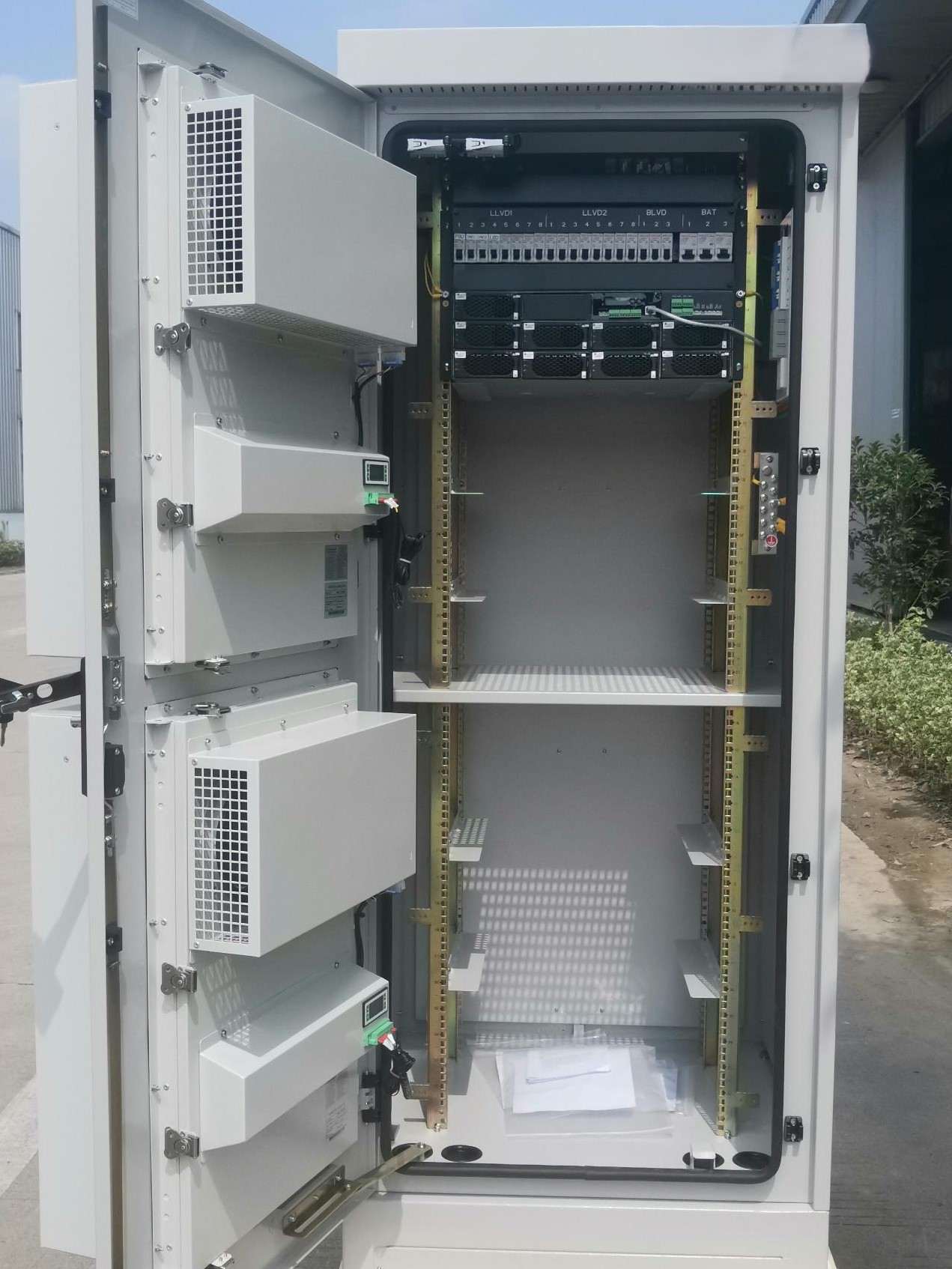

عرض لتكوين نظام الطاقة 6U، مما يوفر مساحة واسعة لدمج المعدات والبطاريات.

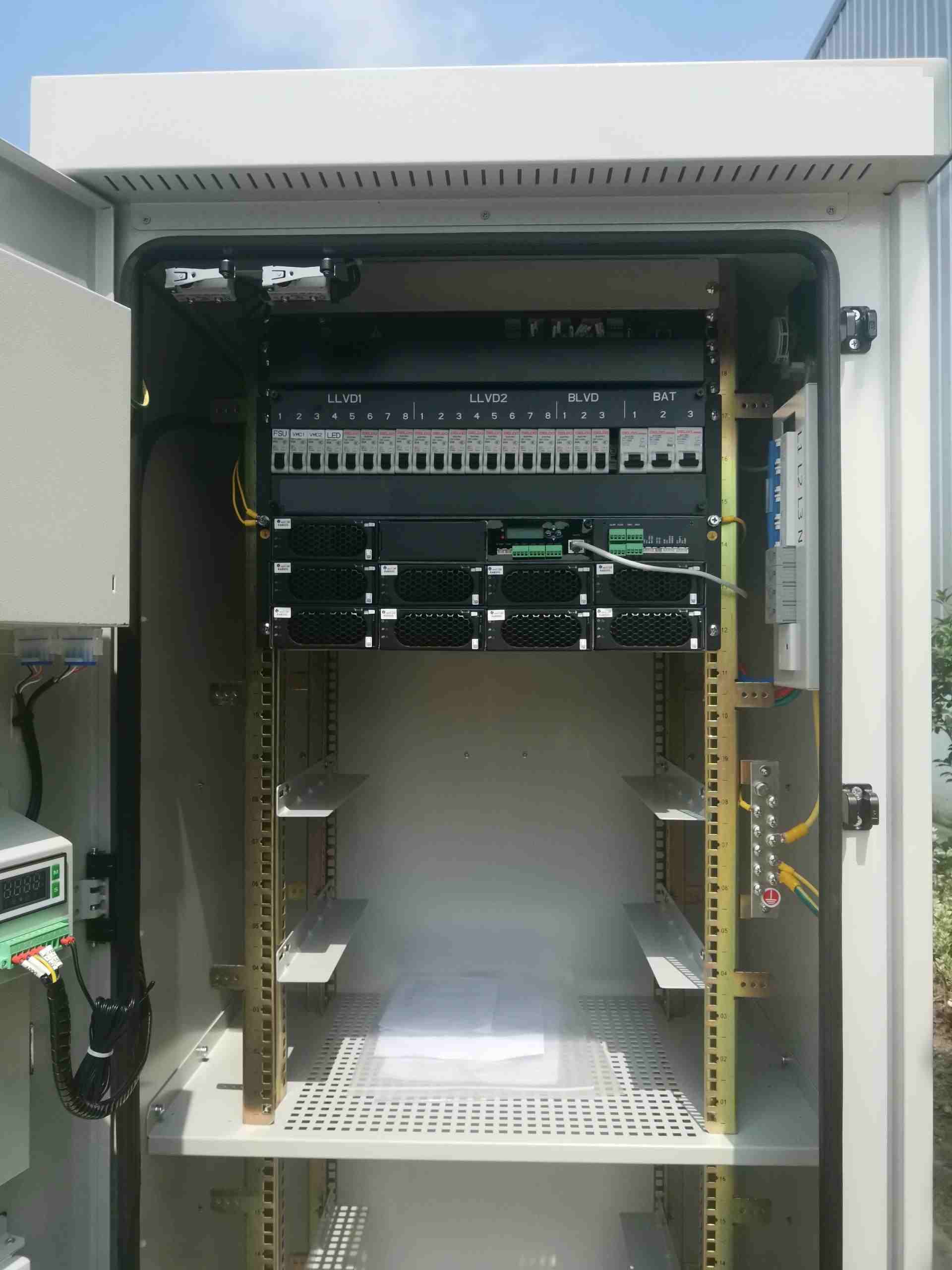

عرض تفصيلي لتصميم نشر 6U، مع تسليط الضوء على الهيكل الداخلي المعياري وإدارة المساحة المنظمة.
