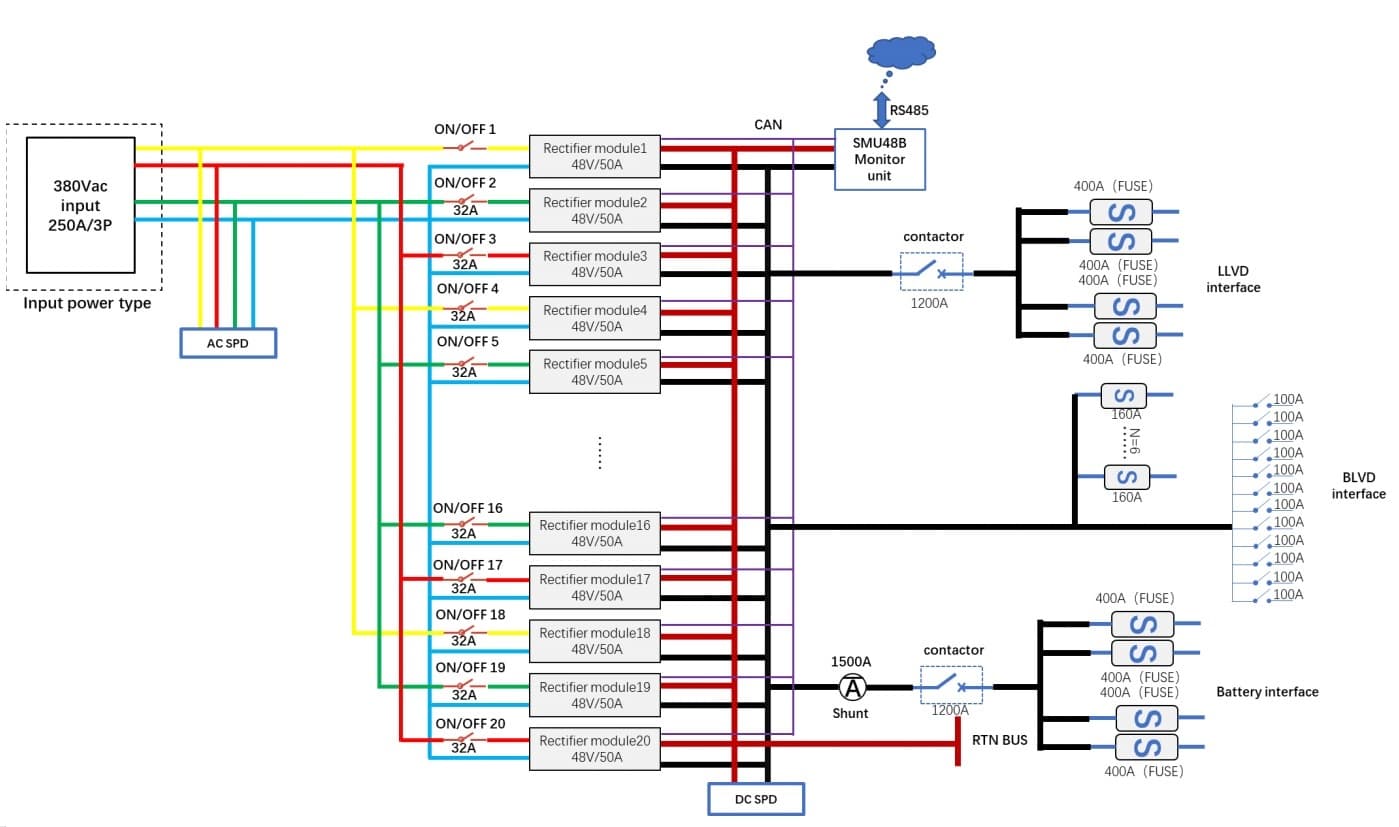

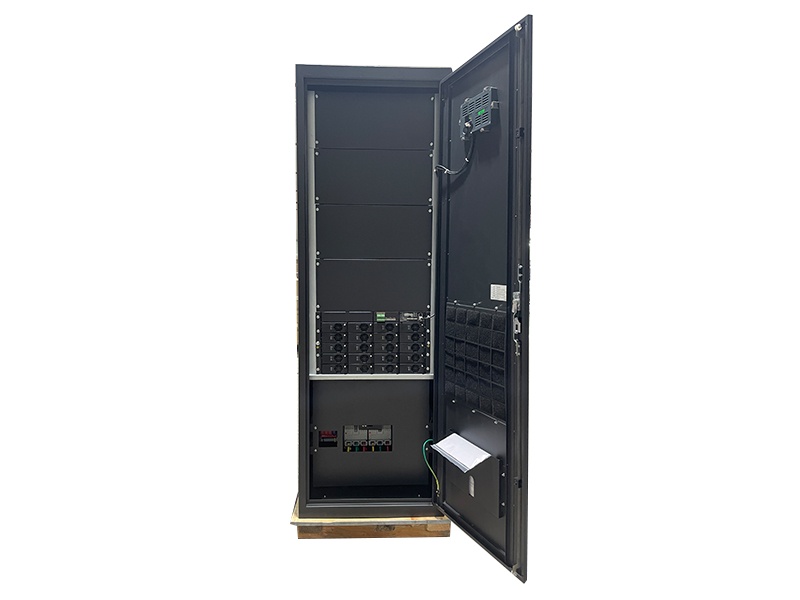

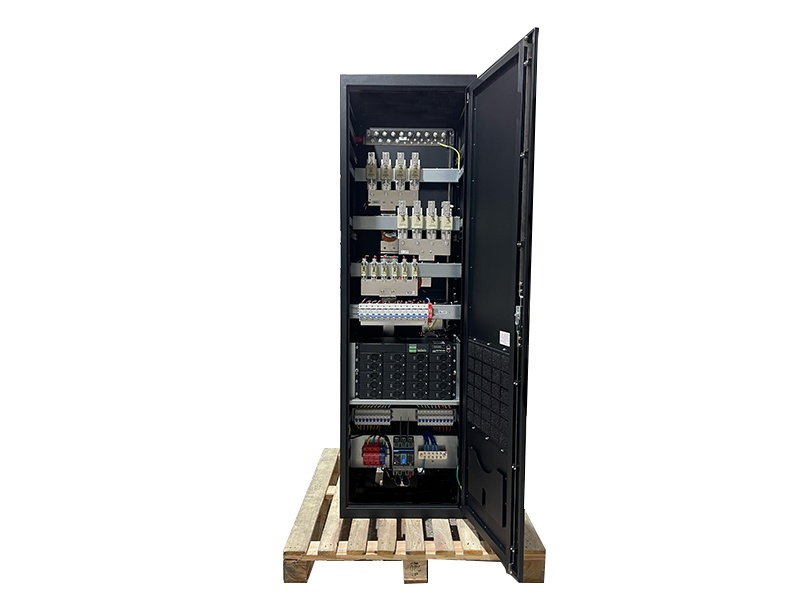

خزانة نظام الطاقة HRTP481000R عبارة عن وحدة تزويد طاقة داخلية متكاملة بسعة اسمية تبلغ 1000 أمبير. يمكن تركيب النظام مع
٢٠ وحدة تقويم تيار ١U ٤٨ فولت/٥٠ أمبير. يمكن استخدام هذا النظام على نطاق واسع في غرف الوصول للاتصالات ومواقع الشركات لتوفير
مصدر طاقة موثوق. إنه جهاز إمداد طاقة مركزي مصمم خصيصًا لبيئات مثل غرف معدات الاتصالات ومراكز البيانات.
يُعدّ جهاز HRTP 481000R وحدة تزويد طاقة داخلية متكاملة عالية الأداء بسعة 1000 أمبير. صُمّم هذا النظام خصيصًا لتوزيع الطاقة مركزيًا في بيئات تتطلب أداءً عاليًا، مثل غرف معدات الاتصالات ومراكز البيانات، ويدعم ما يصل إلى 20 وحدة تقويم تيار 1U بقدرة 48 فولت/50 أمبير. يُدار النظام بواسطة وحدة مراقبة ذكية، مما يوفر حلًا مستقرًا وموثوقًا للطاقة للبنية التحتية للشبكات على مستوى المؤسسات.

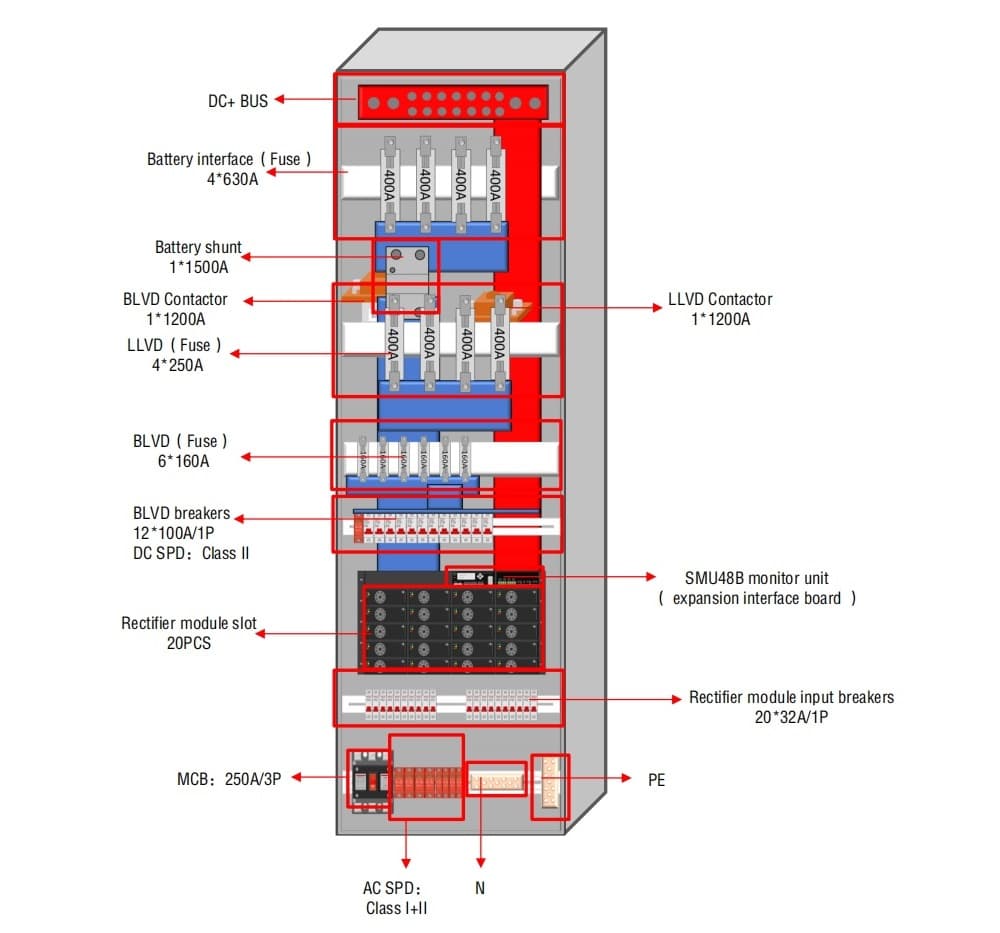

أبعاد الخزانة: 2000 × 600 × 600 مم
وضع الصيانة: خط وارد لأسفل، صيانة أمامية
| فئة | غرض | تحديد |
|---|---|---|
| نظام | أبعاد الخزانة | 600 مم × 600 مم × 2000 مم |
| وضع الصيانة | أمام | |
| وضع التثبيت | تركيب أرضي (قاعدة تثبيت 200 مم) | |
| تبريد | طبيعي | |
| طريقة التوصيل | من الأسفل إلى الداخل ومن الأسفل إلى الخارج (دعم من الأسفل إلى الداخل ومن الأعلى إلى الخارج) | |
| مدخل | وضع الإدخال | نظام ثلاثي الأطوار بأربعة أسلاك 380 فولت (مدخل تيار متردد مزدوج)؛ متوافق مع نظام أحادي الطور 220 فولت تيار متردد |
| تردد الإدخال | 45 هرتز ~ 65 هرتز، التقييم: 50 هرتز | |
| سعة الإدخال | قاطع دائرة مصغر واحد 250 أمبير/ثلاثي الأقطاب | |
| قواطع الإدخال (المقوم) | 20 * 32A/1P MCB | |
| جهاز الحماية من التيار المتردد | الصف الأول والثاني |
| الناتج | جهد الخرج | 43.2-58 فولت تيار مستمر، القيمة المقدرة: 53.5 فولت تيار مستمر |
| السعة القصوى | 60 كيلوواط لجهد 176~300 فولت تيار متردد؛ 30 كيلوواط ~ 60 كيلوواط (تخفيض خطي لجهد 90~175 فولت تيار متردد) | |
| ذروة الكفاءة | 96.2% | |
| التيار المقنن للخرج | 1000 أمبير كحد أقصى | |
| واجهة الإخراج | فيوزات البطارية: 4 × 400 أمبير؛ فيوزات الجهد المنخفض: 4 × 400 أمبير؛ فيوزات الجهد العالي: 6 × 160 أمبير، قواطع الدائرة: 12 × 100 أمبير/قطب واحد | |
| جهاز حماية التيار المستمر | الفئة الثانية |
| وحدة الشاشة (HM11B) | إدخال الإشارة | مدخل تناظري ثنائي الاتجاه (بطارية/درجة حرارة البيئة)؛ الحساسات: درجة الحرارة والرطوبة * 1، دخان * 1، ماء * 1، باب * 1؛ 6 مداخل تلامس جافة |
| منفذ الاتصال | RS485 / FE | |
| تخزين السجلات | ما يصل إلى 1000 سجل إنذار تاريخي | |
| وضع العرض | شاشة LCD 128 × 48 | |
| مخرج الإنذار | نقطة اتصال جافة ثمانية الاتجاهات | |
| بيئة | درجة حرارة التشغيل | من -25 درجة مئوية إلى +75 درجة مئوية (يمكن بدء التشغيل عند -40 درجة مئوية) |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +70 درجة مئوية | |
| رطوبة التشغيل | 5% - 95% (غير مكثف) | |
| ارتفاع | ≤ 3000 م (فوق 3000 م، تنخفض درجة الحرارة بمقدار 1 درجة مئوية لكل 200 م إضافية) |

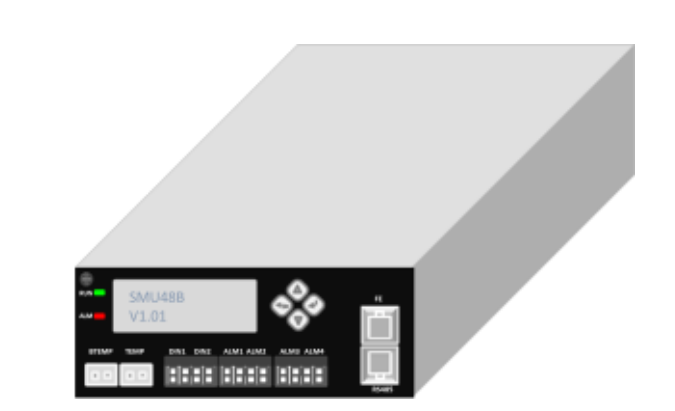

وحدة المراقبة SMU48B هي وحدة صغيرة الحجم لكنها قوية، مصممة لفحص حالة تشغيل أنظمة الطاقة والتحكم بها. توفر هذه الوحدة واجهات متعددة، تشمل واجهات أجهزة الاستشعار، ومنافذ CAN، وواجهات RS485، وموصلات إدخال/إخراج جافة، مما يتيح إدارة فعّالة لبيئة الموقع والإبلاغ عن الإنذارات. بالإضافة إلى ذلك، تدعم الوحدة الاتصال عن بُعد مع أنظمة إدارة الشبكات الخارجية عبر بروتوكولات عامة.
فئة | تحديد | غرض | تحديد |
|---|---|---|---|
| ميزات الكشف | الكشف عن معلومات التيار المتردد والتيار المستمر | ميزات الإدارة | إدارة شحن البطارية والشحن العائم |
| الكشف عن المقوم ووحدة الطاقة الشمسية | تعويض درجة حرارة البطارية | ||
| الكشف عن معلومات البطارية | منبه ارتفاع/انخفاض درجة حرارة البطارية | ||
| مستشعرات البيئة: درجة الحرارة، الرطوبة، الدخان، الماء، الباب | إدارة شحن البطارية وتحديد التيار | ||
| كشف إشارة دخل التلامس الجاف ذو 6 اتجاهات | حماية البطارية من انخفاض الجهد أثناء التشغيل | ||
| كشف عن فيوزات البطارية والحمل | إدارة اختبار البطارية | ||
| إدارة التحذيرات | 8 نقاط توصيل جافة للإخراج (مفتوحة/مغلقة عادةً) | الكشف عن السعة المتبقية للبطارية | |
| مستويات إنذار قابلة للضبط (طوارئ / إيقاف) | إدارة إيقاف التشغيل المستقلة من المستوى 5 | ||
| مؤشرات مرئية وصوتية (تمكين/حظر اختياري) | أوضاع إيقاف تشغيل المستخدم المزدوج (الوقت / الجهد) | ||
| 1000 سجل إنذار تاريخي | 4 عدادات طاقة المستخدم (طاقة الشحن) | ||
| واجهة ذكية | 1 واجهة FE الشمالية (بروتوكول SNMP/HTTPS) | توفير معلومات الطاقة المنتظم | |
| واجهة RS485 جنوبية واحدة للأجهزة المتصلة | - |

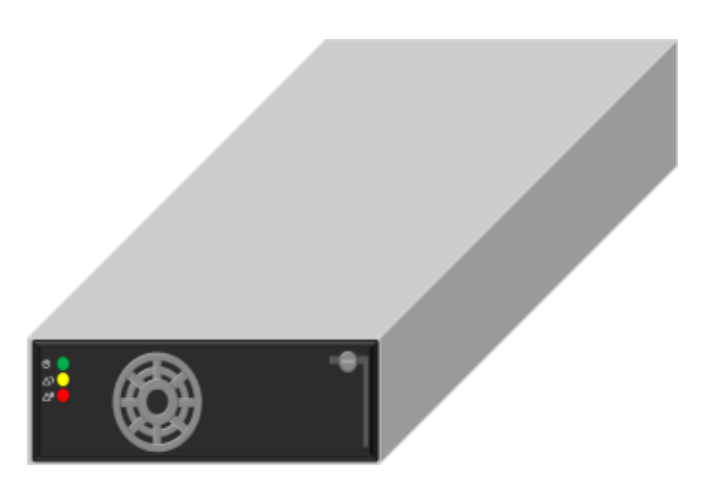

وحدة SR4850H-1U هي وحدة تقويم رقمية عالية الكفاءة وعالية الكثافة، مصممة لدعم نطاق واسع من مدخلات الجهد مع خرج افتراضي يبلغ 53.5 فولت تيار مستمر. تشمل مزاياها الرئيسية وظيفة بدء التشغيل التدريجي، وميزات حماية شاملة، وتشغيل منخفض الضوضاء، ودعم الاستخدام المتوازي. كما تتيح مراقبة مصدر الطاقة المدمجة تتبع حالة الوحدة، وظروف الحمل، وتنظيم جهد الخرج في الوقت الفعلي.
غرض | تحديد | غرض | تحديد |
|---|---|---|---|
| الإنتاجية | >96% (230 فولت تيار متردد، حمل 50%) | جهد التشغيل | 90 فولت تيار متردد ~ 300 فولت تيار متردد |
| الأبعاد | 40.5 مم × 105 مم × 281 مم | تكرار | 45 هرتز ~ 65 هرتز (التصنيف: 50 هرتز / 60 هرتز) |
| وزن | <1.8 كجم | تيار الإدخال المقنن | ≤19A |
| وضع التبريد | التبريد بالهواء القسري | معامل القدرة | ≥0.99 (حمل 100%) ≥0.98 (حمل 50%) ≥0.97 (حمل 30%) |
| حماية من زيادة ضغط الإدخال | >300 فولت تيار متردد (الاستعادة: 290 فولت تيار متردد ~ 300 فولت تيار متردد) | THD | ≤5% (حمولة 100%) ≤8% (حمل 50%) ≤12% (حمل 30%) |
| حماية من انخفاض جهد الإدخال | <80 فولت تيار متردد (الاستعادة: 80 فولت تيار متردد ~ 90 فولت تيار متردد) | جهد الخرج | 42 فولت تيار مستمر ~ 58 فولت تيار مستمر (الجهد المقنن: 53.5 فولت تيار مستمر) |
| حماية من قصر الدائرة | دائرة قصر طويلة الأمد (استعادة تلقائية) | دقة ضغط ثابتة | -0.5 / 0.5 (%) |
| حماية من زيادة جهد الخرج | المدى: 59.5 فولت تيار مستمر | طاقة الخرج | 3000 واط (176 فولت تيار متردد ~ 300 فولت تيار متردد) 1350 واط ~ 3000 واط (90 ~ 175 فولت تيار متردد، انخفاض خطي) |
| وقت البدء | <10 ثوانٍ | مدة الانتظار | >10 مللي ثانية |
| ضوضاء | <55 ديسيبل | متوسط الوقت بين الأعطال | 10^5 ساعة |
