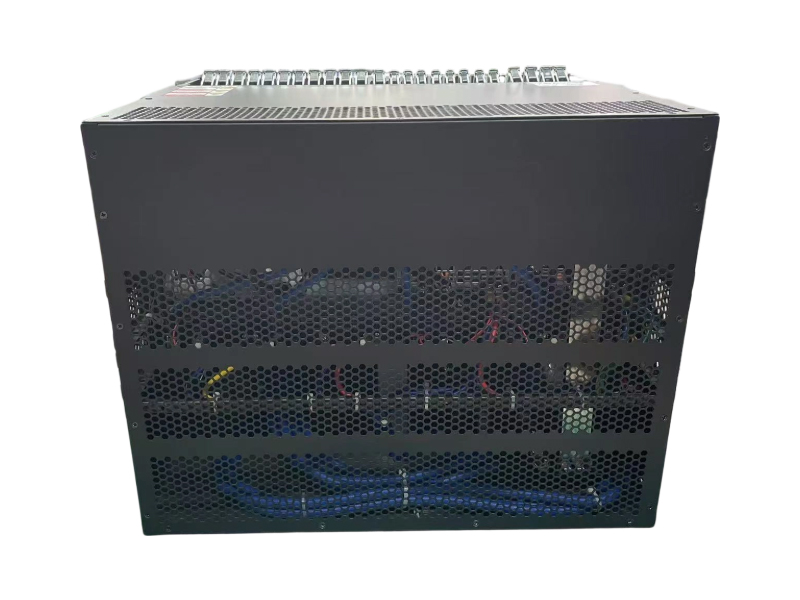

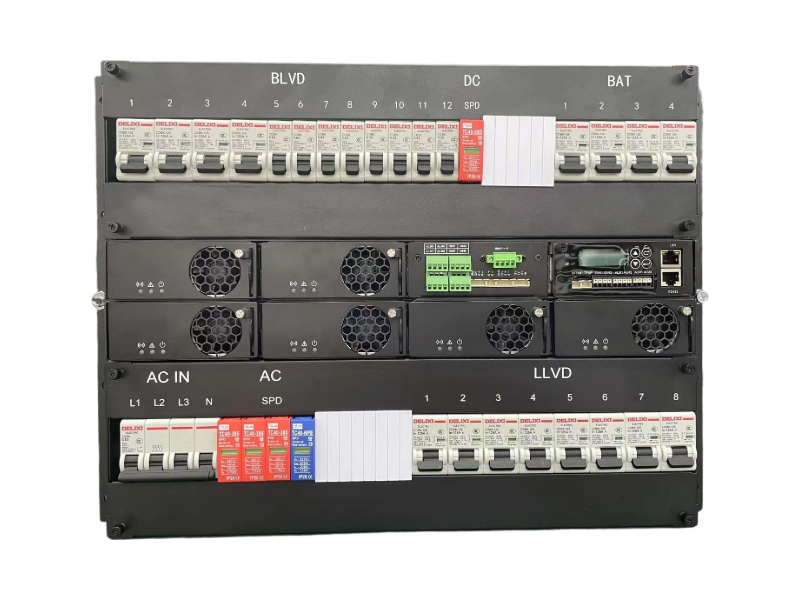

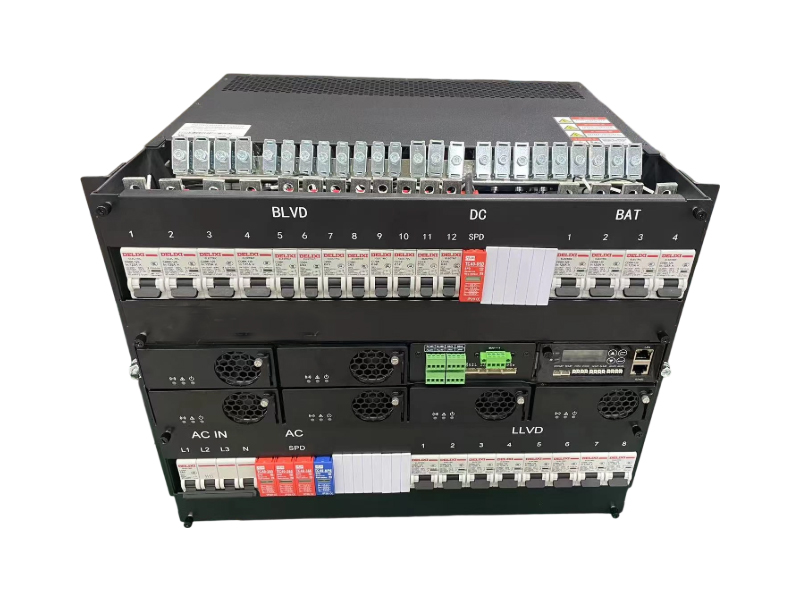

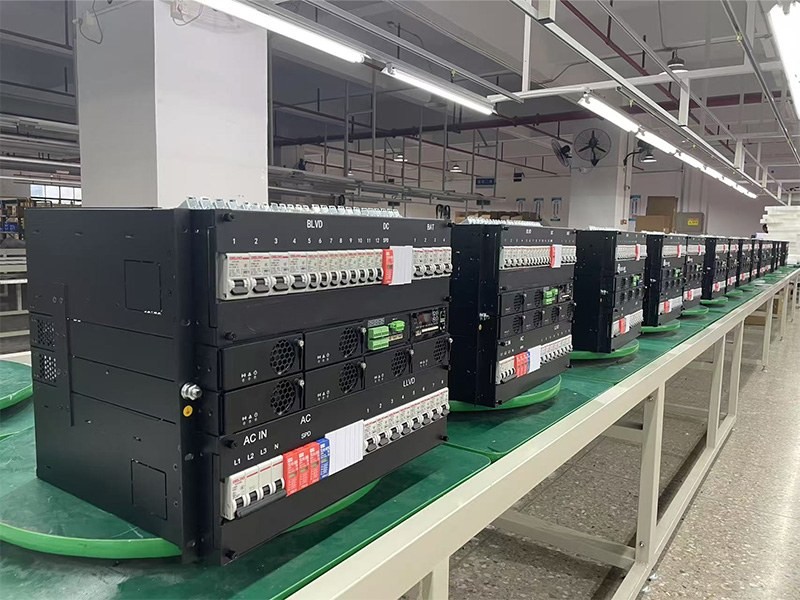

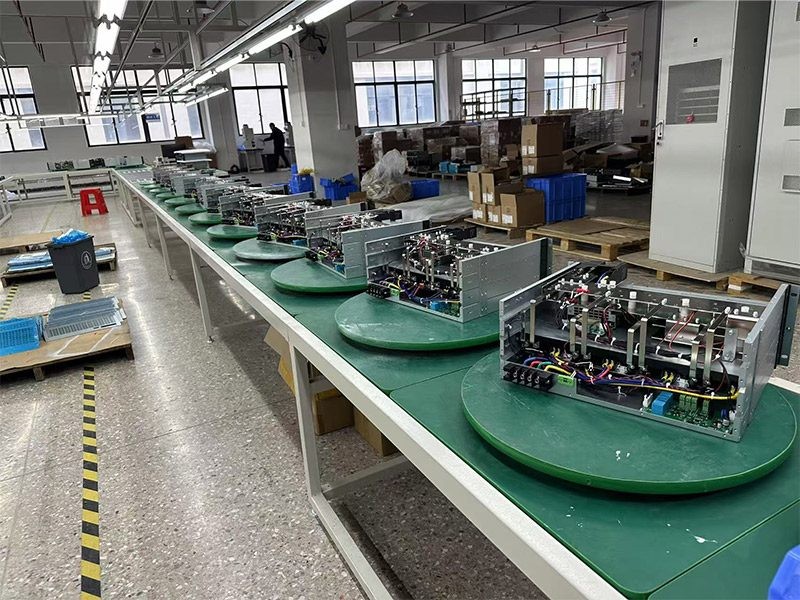

نظام طاقة تيار مستمر مدمج بقدرة 24 كيلوواط وتيار 450 أمبير، وحدة فرعية لمقوم الاتصالات مقاس 19 بوصة
ال HHY48400-H8A5KM هو جهاز متطور للغاية، نظام تزويد طاقة تيار مستمر مدمج مثبت على رف مقاس 19 بوصة صُممت هذه الوحدة خصيصاً لتطبيقات الاتصالات الحديثة ومحطات البث. توفر قدرة قصوى قوية تبلغ 24 كيلوواط وتيار خرج مقنن يصل إلى 450 أمبير، مما يضمن مصدر طاقة مستقر للغاية بجهد 53.5 فولت تيار مستمر للبنية التحتية الحيوية للشبكة في ظل ظروف الشبكة المتنوعة.
تستوعب هذه الوحدة الفرعية المعيارية ما يصل إلى ستة مقومات HHY4875G1 بقدرة 4000 واط قابلة للاستبدال أثناء التشغيل، محققةً كفاءة قصوى استثنائية تبلغ 96.2% لخفض تكاليف الطاقة التشغيلية بشكل ملحوظ. وتتميز بنظام توزيع طاقة عالي الموثوقية، يشمل مدخلين للتيار المتردد (متوافقين مع 380 فولت ثلاثي الأطوار و220 فولت أحادي الطور)، وإدارة منفصلة للأحمال منخفضة الجهد ومنخفضة الجهد، وأجهزة حماية من الصواعق من المستوى C مدمجة على خطوط التيار المتردد والتيار المستمر لضمان أقصى درجات الأمان للمعدات.
يُعدّ HHY48400-H8A5KM حلاً متكاملاً للغاية لتزويد الطاقة، يُركّب في رفوف قياس 19 بوصة، وهو مصمم خصيصاً لشبكات الاتصالات عالية الكثافة. يوفر هذا النظام طاقة قصوى تصل إلى 24 كيلوواط (450 أمبير)، ويضمن استمرارية التيار المستمر بجهد 48 فولت للبنية التحتية الحيوية، ويدعم كلاً من مدخلات الشبكة والمولدات مع حماية متقدمة ضد ارتفاع التيار المفاجئ.

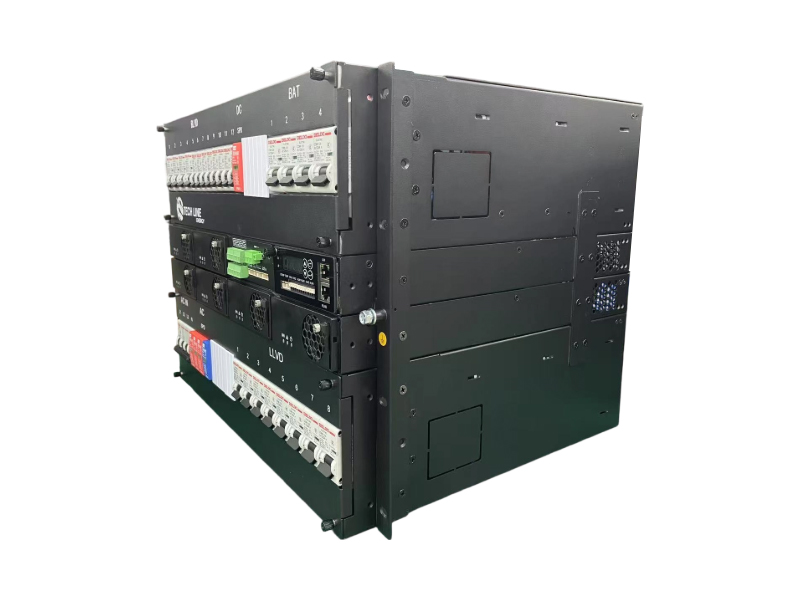

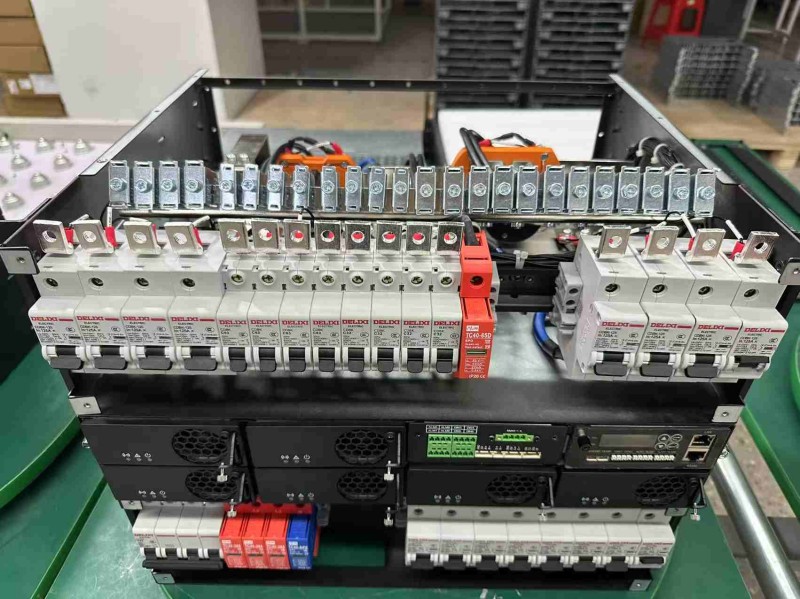

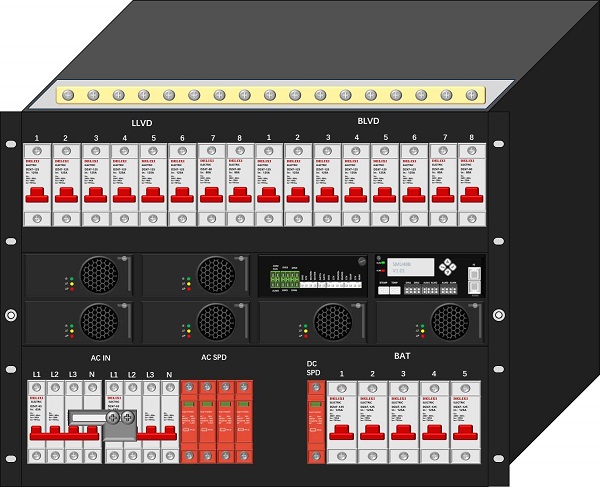

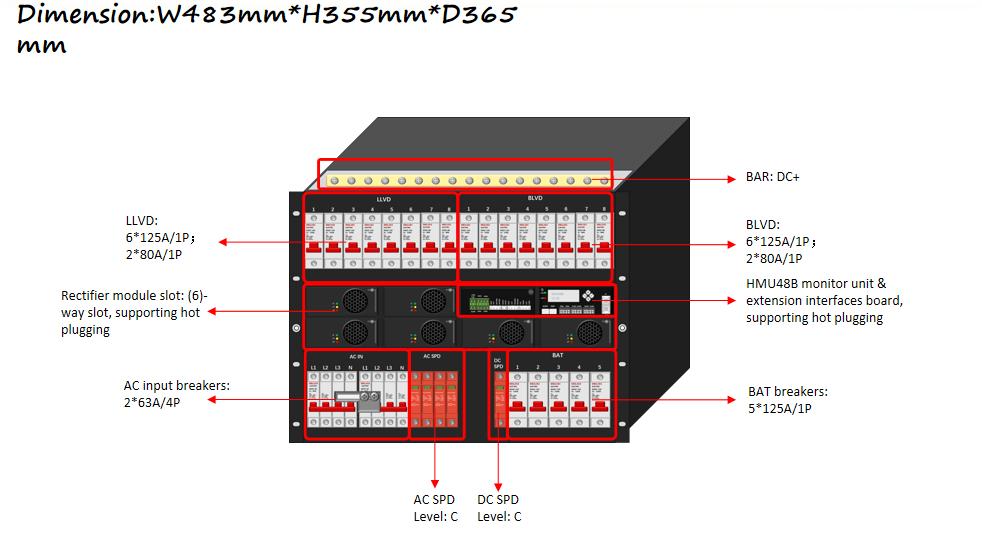

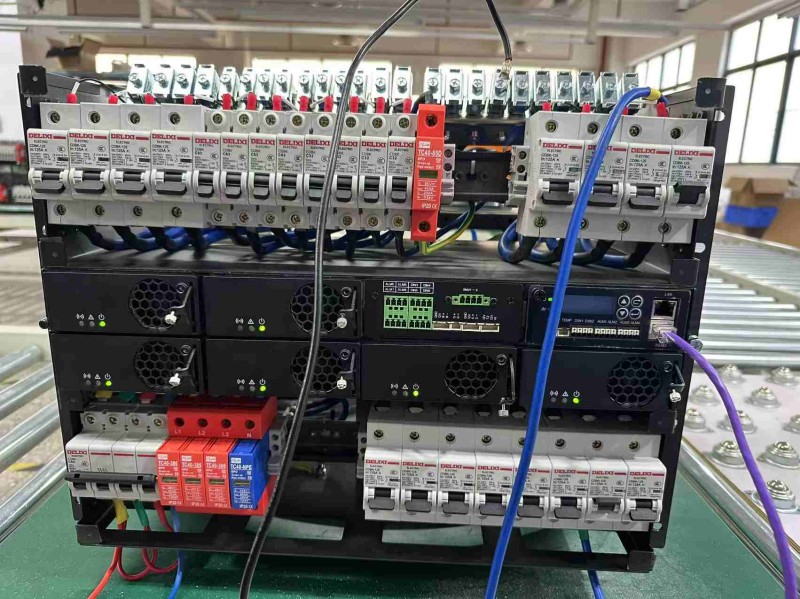

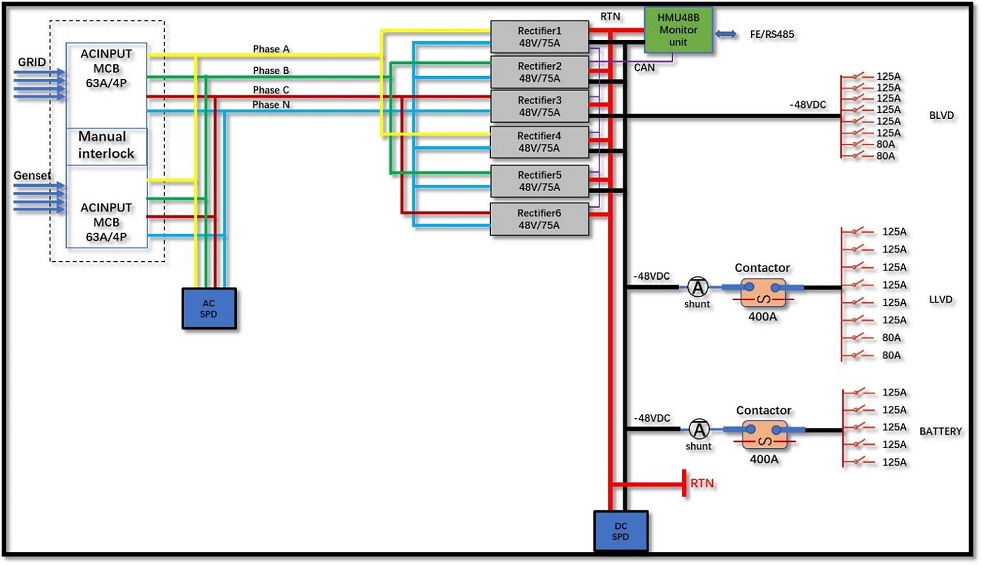

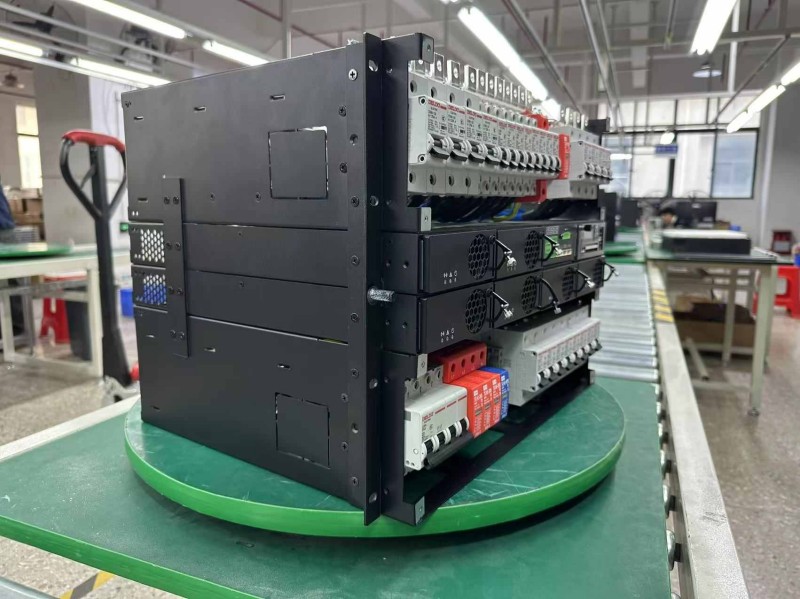

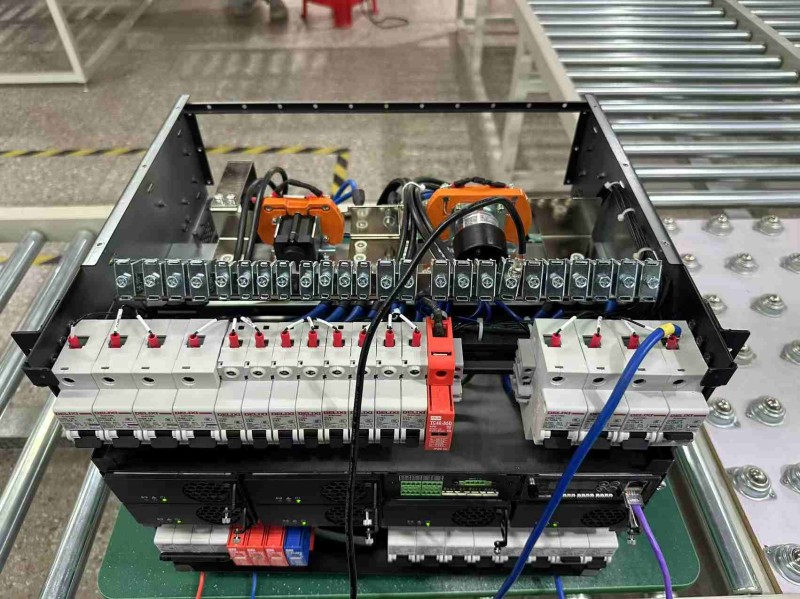

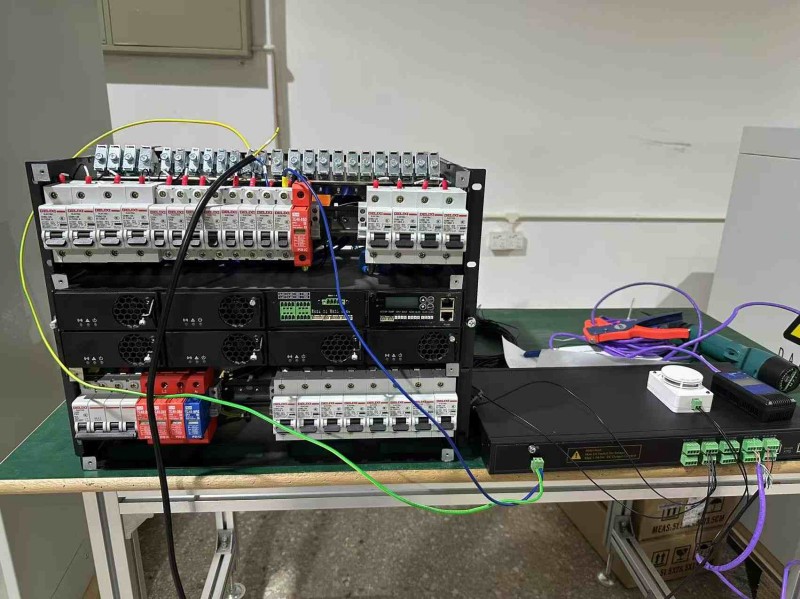

تم تقسيم الرف الفرعي بذكاء لفصل مدخلات التيار المتردد، وتوزيع التيار المستمر، وفتحات المقومات، ووحدة المراقبة الذكية. يتضمن النظام مخططًا كهربائيًا يوضح التوزيع الآمن من الشبكة/المولد، مرورًا بالمقومات، وصولًا إلى فواصل الأحمال متعددة المستويات (LLVD/BLVD).

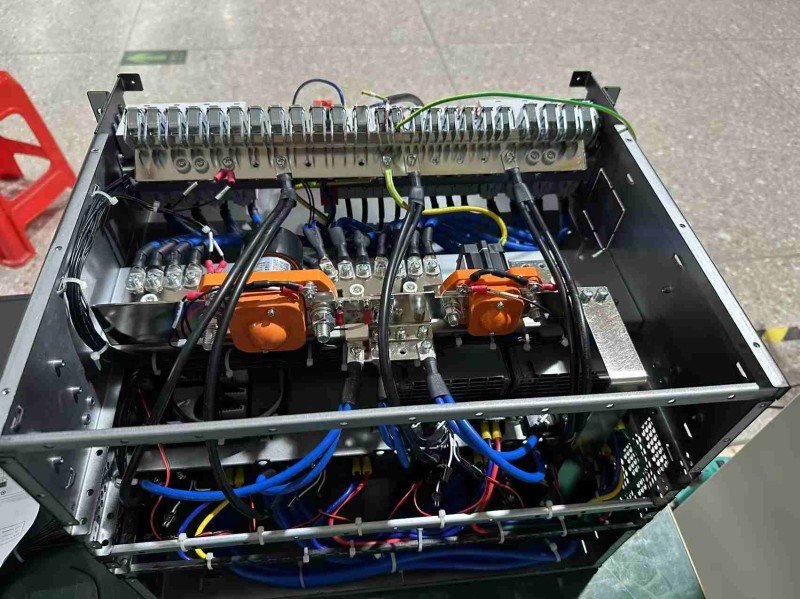

مخططات ومسارات كهربائية داخلية| نوع المنتج | HHY48400-H8A5KM | ||
|---|---|---|---|
HHY48400-H8A5KM | نظام | الأبعاد (العرض والعمق والارتفاع) | 483 مم (عرض) × 365 مم (عمق) × 355 مم (ارتفاع) |
| وضع التثبيت | يتم تركيبه على رف أو خزانة مقاس 19 بوصة | ||
| وضع الصيانة | أمام | ||
| وزن | 35 كجم (وحدة التقويم غير مشمولة) | ||
| مدخل | وضع الإدخال | نظام ثلاثي الأطوار بأربعة أسلاك 380 فولت (متوافق مع 220 فولت تيار متردد أحادي الطور) | |
| تردد الإدخال | 45-66 هرتز، القيمة المقدرة: 50/60 هرتز | ||
| سعة الإدخال | 2*63A/4P (قاطع دائرة مصغر) | ||
| SPD | المستوى ج | ||
| أقصى تيار دخل لوحدة التقويم | الحد الأقصى 23 أمبير للوحدة الواحدة | ||
| الناتج | جهد الخرج | 43.2-58 فولت تيار مستمر، القيمة المقدرة: 53.5 فولت تيار مستمر | |
| السعة القصوى | 24 كيلو واط (176 فولت تيار متردد ~ 300 فولت تيار متردد) 12~24 كيلوواط (85 فولت تيار متردد ~ 175 فولت تيار متردد، تخفيض خطي للقدرة) | ||
| ذروة الكفاءة | 96.2% | ||
| دقة تثبيت الجهد | ≤±0.6% | ||
| التيار المقنن الناتج | 450 أمبير (كحد أقصى) | ||
| واجهة الإخراج | قواطع البطارية: 5 × 125 أمبير LLVD:6*125A/1P; 2*80A/1P; بوليفارد: 6*125 أمبير/1 موقف؛ 2*80 أمبير/1 موقف | ||
| جهاز حماية التيار المستمر | المستوى ج |

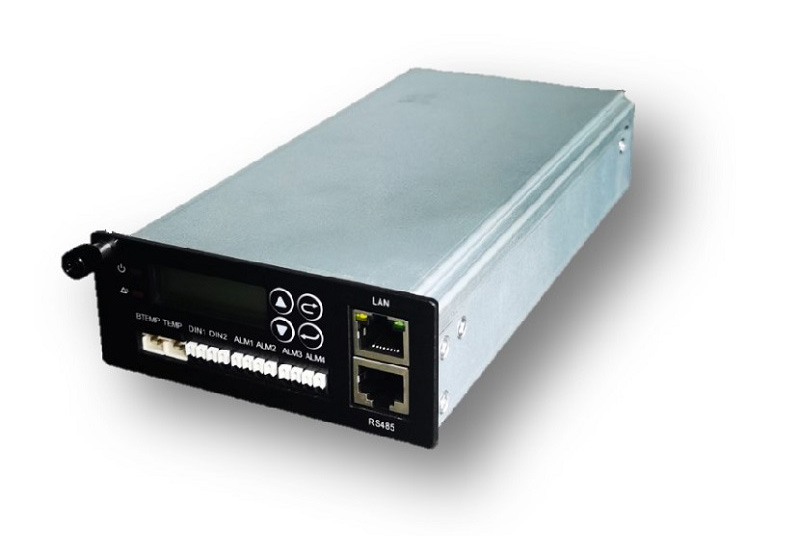

وحدة المراقبة HMU48B (المشار إليها فيما يلي باسم "HMU48B") هي وحدة مراقبة صغيرة، تستخدم بشكل أساسي لأنواع مختلفة من فحص حالة تشغيل نظام الطاقة والتحكم في تشغيل نظام الطاقة.
يوفر النظام واجهات متعددة، مثل واجهة المستشعرات، ومنفذ اتصال CAN، وواجهة RS 485، وواجهة توصيل جافة للإدخال/الإخراج، وغيرها، مما يتيح إدارة بيئة الموقع والإبلاغ عن الإنذارات. كما يوفر النظام إمكانية الاتصال عن بُعد بشبكات إدارة خارجية، ويدعم البروتوكولات العامة لإدارة نظام الطاقة عن بُعد.
| غرض | تحديد | غرض | تحديد |
|---|---|---|---|
| ميزات الكشف | الكشف عن معلومات التيار المتردد والتيار المستمر | ميزات الإدارة | إدارة شحن البطارية والشحن العائم |
| الكشف عن معلومات وحدة التقويم ووحدة الطاقة الشمسية | تعويض درجة حرارة البطارية | ||
| الكشف عن معلومات البطارية | منبه ارتفاع وانخفاض درجة حرارة البطارية | ||
| كشف درجة الحرارة والرطوبة المحيطة، ودرجة حرارة البطارية، والمغناطيسية الموجودة على الباب، والدخان، وفيضانات المياه، وغيرها من المعلومات البيئية. | إدارة شحن البطارية وتحديد التيار | ||
| كشف إشارة دخل التلامس الجاف ذو 6 اتجاهات | حماية البطارية من انخفاض الجهد أثناء التشغيل | ||
| كشف البطارية، وحمل الفيوز | إدارة اختبار البطارية | ||
| إدارة التحذيرات | يمكن ربط جهاز الإنذار بمخرج التلامس الجاف، ويدعم 8 مخارج تلامس جافة، ويمكن ضبطه على الفتح بشكل طبيعي. | الكشف عن السعة المتبقية للبطارية | |
| يمكن ضبط مستوى الإنذار (طوارئ / إيقاف) | المستوى 5 هو إدارة مستقلة لإيقاف التشغيل | ||
| تنبيه المستخدم من خلال ضوء المؤشر وصوت الإنذار (تمكين/منع اختياري) | وضعان لإيقاف تشغيل المستخدم (الوقت / الجهد) | ||
| 1000 سجل إنذار تاريخي | 4. قياس استهلاك الطاقة للمستخدم (قياس استهلاك الطاقة للشحن) | ||
| واجهة ذكية | واجهة FE الشمالية 1، البروتوكول الكامل | احفظ معلومات طاقة المستخدم بانتظام | |
| واجهة RS485 واحدة مواجهة للجنوب لإدارة المعدات المتصلة | |||

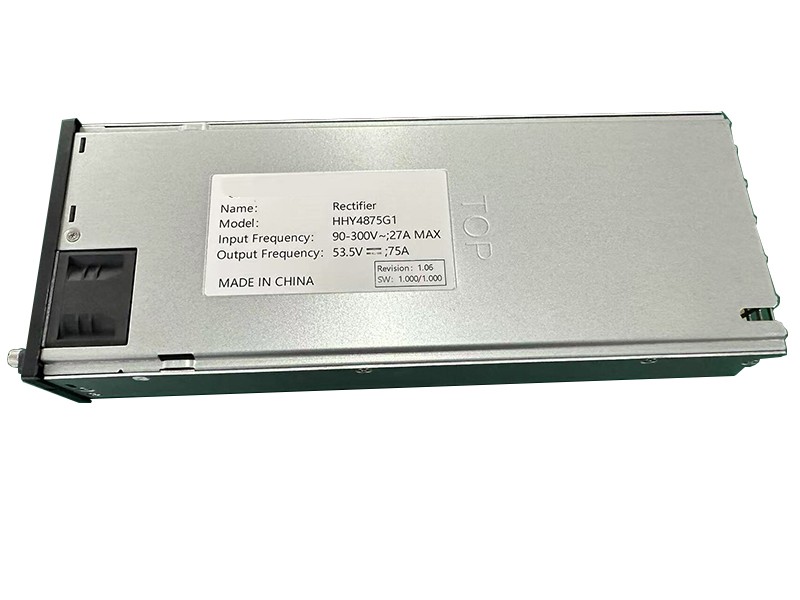

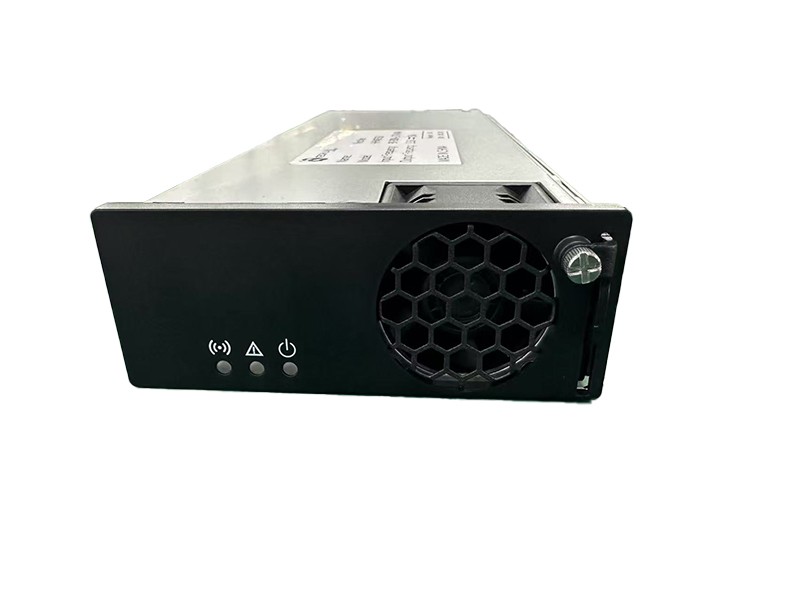

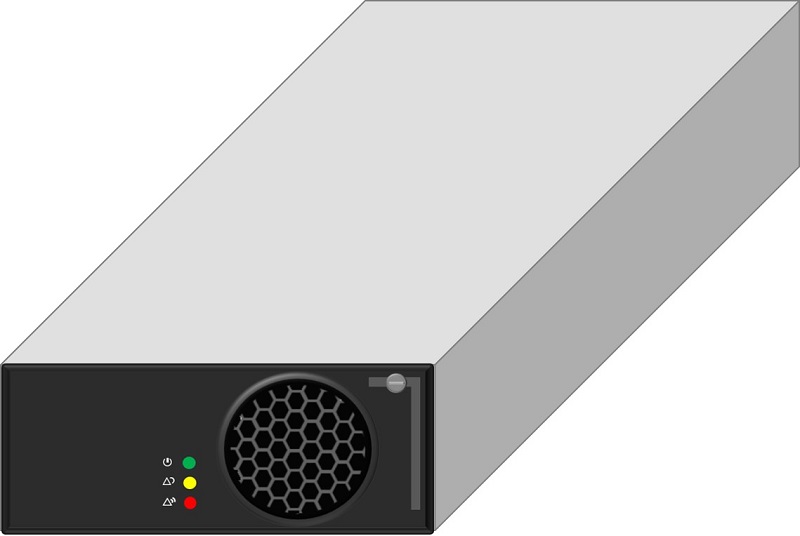

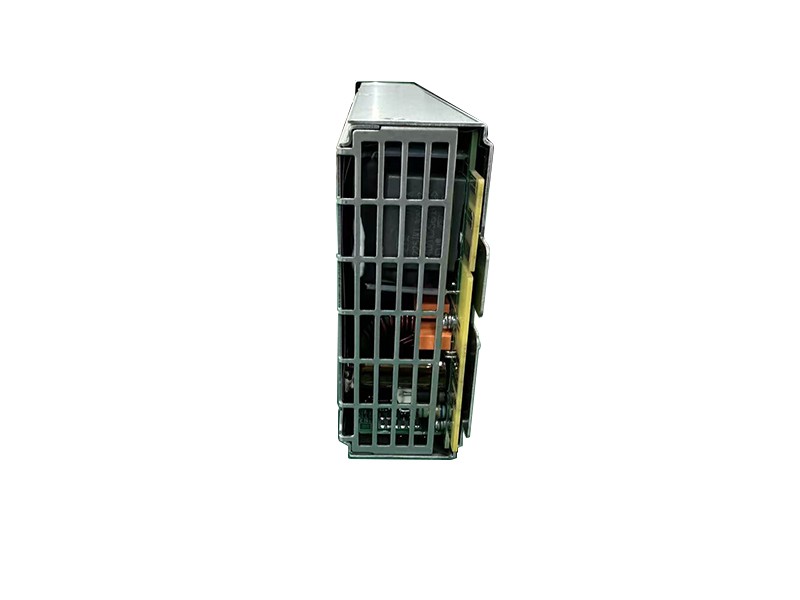

HHY4875G1 عبارة عن وحدة تقويم رقمية عالية الكفاءة وعالية الكثافة، لتحقيق نطاق واسع من جهد الإدخال، 53.5 فولت تيار مستمر هو خرج افتراضي.
يتميز هذا الجهاز بمزايا عديدة، منها وظيفة التشغيل التدريجي، ووظيفة الحماية الكاملة، وانخفاض مستوى الضوضاء، وإمكانية الاستخدام المتوازي. كما تتيح خاصية مراقبة مصدر الطاقة مراقبة حالة وحدة التقويم والحمل ووظيفة تنظيم جهد الخرج في الوقت الفعلي.
| غرض | تحديد | غرض | تحديد |
|---|---|---|---|
| الإنتاجية | > 96% (230 فولت تيار متردد، 50% حمل) | جهد التشغيل | 90 فولت تيار متردد ~ 300 فولت تيار متردد |
| الأبعاد | 40.5 مم × 105 مم × 281 مم | تكرار | 45 هرتز ~ 65 هرتز، القيمة المقدرة: 50 هرتز / 60 هرتز |
| وزن | < 2 كجم | تيار الإدخال المقنن | ≤23A |
| وضع التبريد | تبريد الهواء القسري | معامل القدرة | ≥0.99 (حمولة 100%) ≥0.98 (حمولة 50%) ≥0.97 (حمولة 30%) |
| حماية من زيادة ضغط المدخلات | > 300 فولت تيار متردد، نطاق الاستعادة: 290 فولت تيار متردد ~ 300 فولت تيار متردد | THD | ≤5% (حمولة 100%) ≤8% (حمولة 50%) ≤12% (حمولة 30%) |
| قم بإدخال حماية انخفاض الجهد | < 80 فولت تيار متردد، نطاق الاستعادة: 80 فولت تيار متردد ~ 90 فولت تيار متردد | جهد الخرج | 42 فولت تيار مستمر ~ 58 فولت تيار مستمر، القيمة المقدرة: 53.5 فولت تيار مستمر |
| يتم توفير مخرج للحماية من قصر الدائرة | يمكن استعادة الدائرة القصيرة طويلة الأمد التي تختفي بعد حدوث قصر الدائرة. | دقة ضغط ثابتة | -0.5/0.5(%) |
| حماية من زيادة جهد الخرج | المدى: 59.5 فولت تيار مستمر | طاقة الخرج | 4000 واط (176 فولت تيار متردد ~ 300 فولت تيار متردد) 2000 واط ~ 4000 واط (انخفاض خطي من 90 إلى 175 فولت تيار متردد) |
| وقت البدء | < 10 ثوانٍ | يحتوي الناتج على الوقت | > 10 مللي ثانية |
| ضوضاء | < 55 ديسيبل | متوسط الوقت بين الأعطال | 10^5 ساعة |
