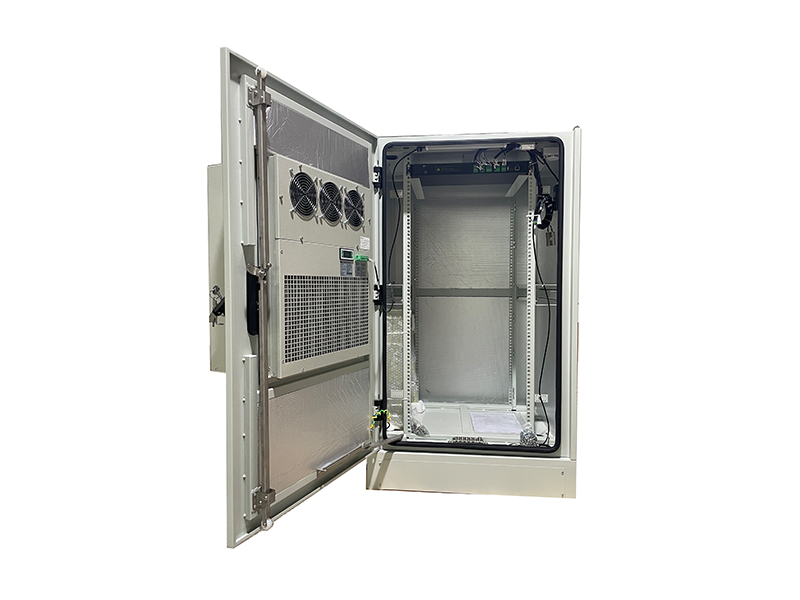

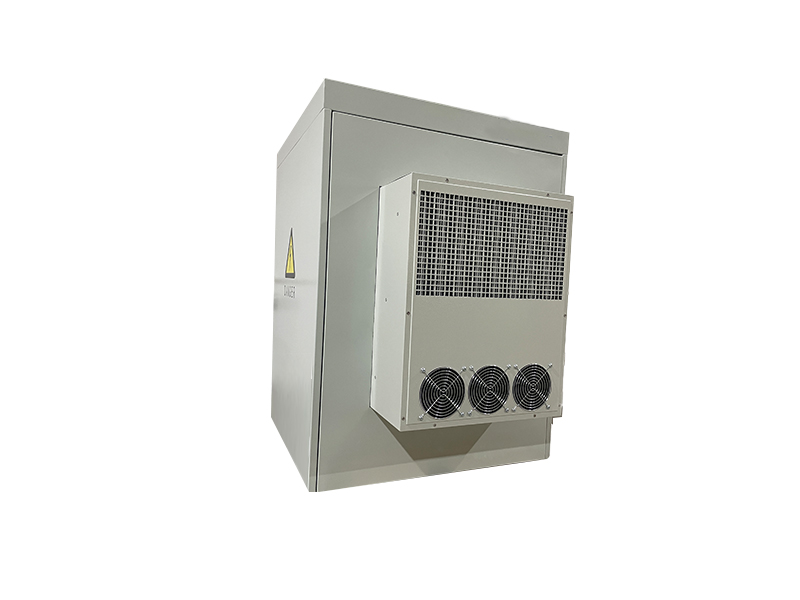

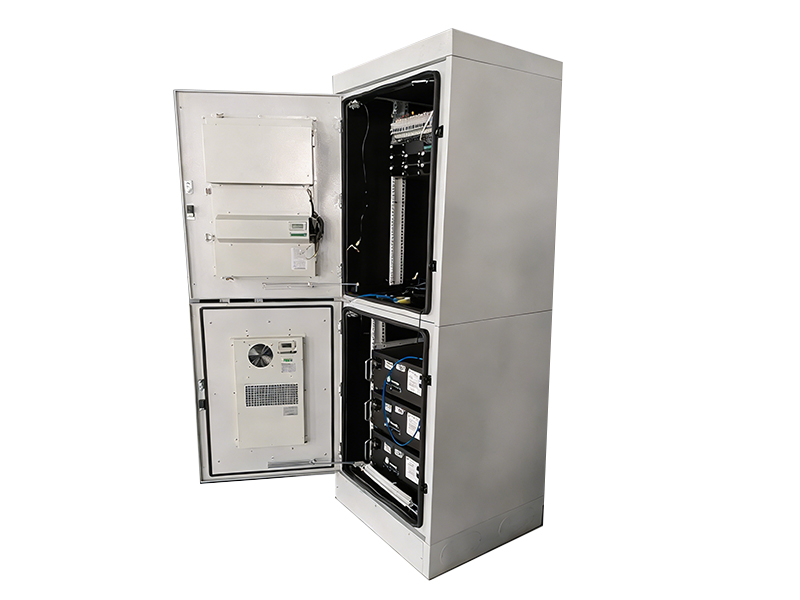

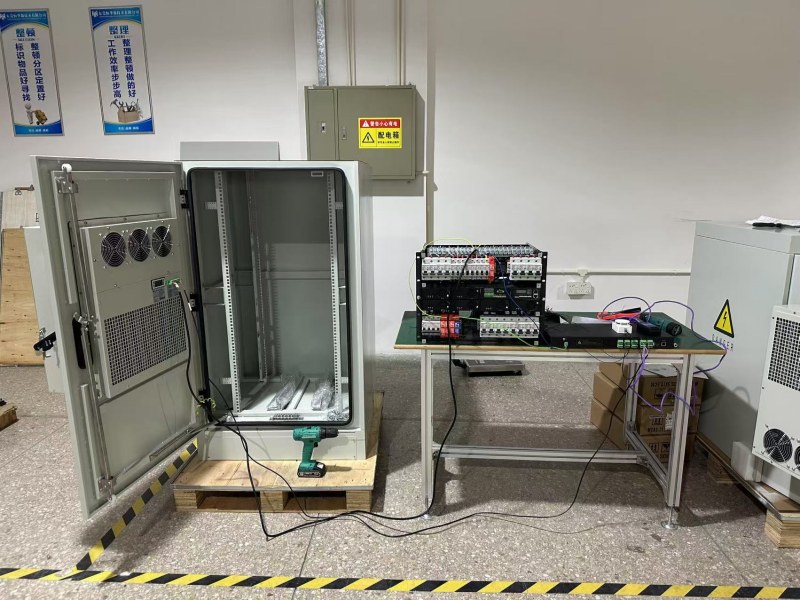

ال حلول زين القابلة للتكديس يمثل هذا نهجًا متطورًا للبنية التحتية المعيارية للاتصالات، ويتميز بـ خزانة طاقة تيار مستمر عالية الأداء (750 عرض × 750 عمق × 1000 ارتفاع مم) مُكدسة بإحكام فوق خزانة تخزين بطاريات مُخصصة (750 عرض × 750 عمق × 1300 ارتفاع مم). يوفر هذا التصميم ثنائي الطبقات ارتفاعًا إجماليًا للنظام يبلغ 2300 مم، مما يُوفر مساحة فعّالة لعمليات النشر عالية الكثافة في المواقع.
صُممت لتدوم طويلاً، خزانة التيار المستمر مصنوع من صفائح مجلفنة بسماكة 1.2 مم، بينما تستخدم قاعدة البطارية صفائح مجلفنة بالغمس الساخن بسماكة 1.5 مم لتوفير دعم هيكلي فائق. تم تصميم واجهة التكديس بدقة متناهية باستخدام شرائط مطاطية مقاومة للماء، ومثبتة بصواميل وبراغي شديدة التحمل لضمان إحكام الإغلاق ومنع تسرب الهواء. من الداخل، تم تبطين الخزانة بقطن عازل فضي مقاوم للحريق للحفاظ على الاستقرار الحراري وحماية المكونات الحساسة.
صُممت هذه البنية ثنائية الطبقات عالية المرونة لتلبية احتياجات التوسعات الكبيرة في مواقع الاتصالات والشبكات خارج الشبكة، حيث تفصل فعلياً بين معدات الطاقة وتخزين الطاقة. وتتميز بخزانة طاقة تيار مستمر متينة مثبتة بإحكام فوق خزانة قاعدة بطارية مخصصة عالية السعة.

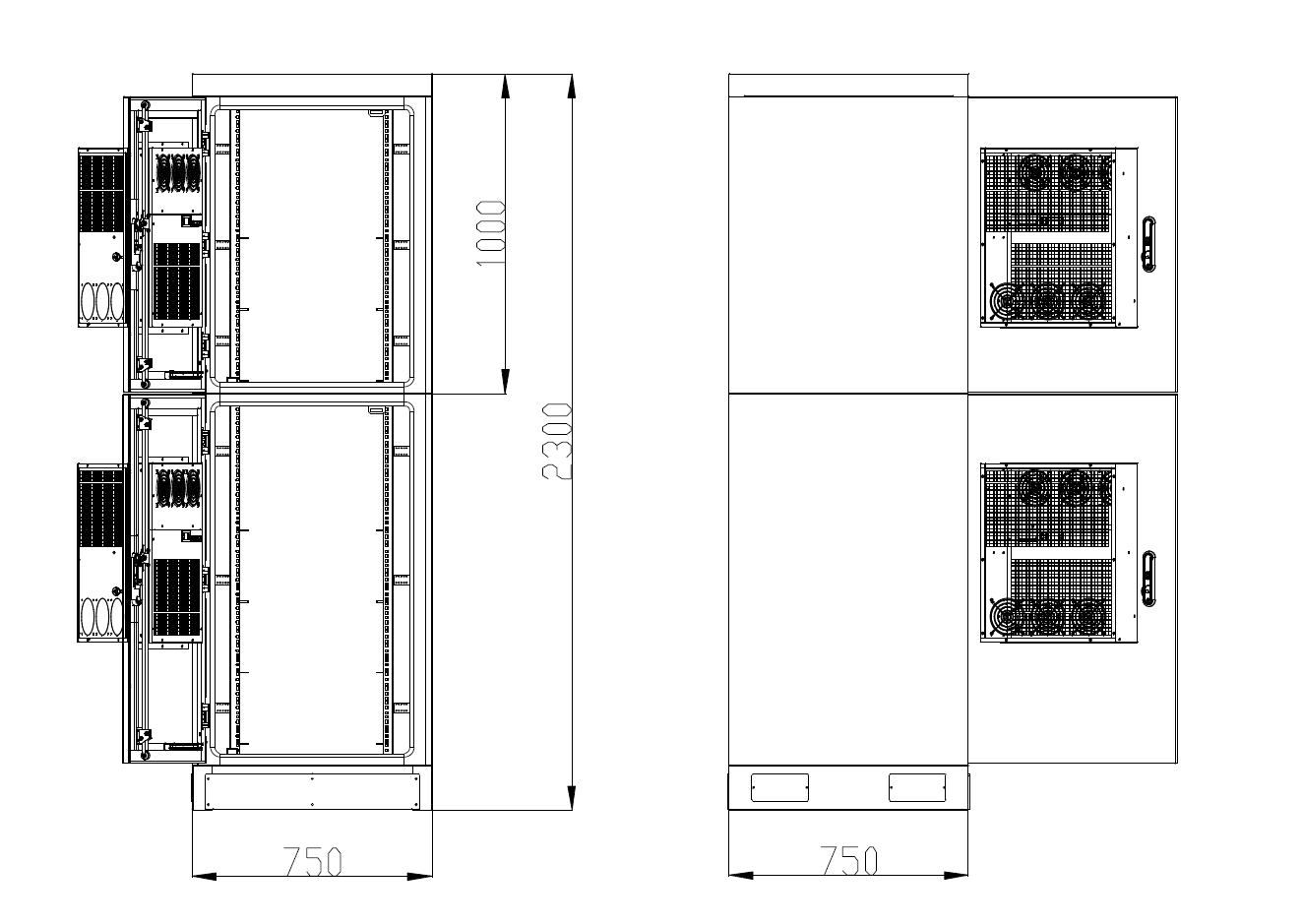

| الأبعاد الكلية للتكديس | العرض 750 مم × العمق 750 مم × الارتفاع 2300 مم (الارتفاع الكلي) |

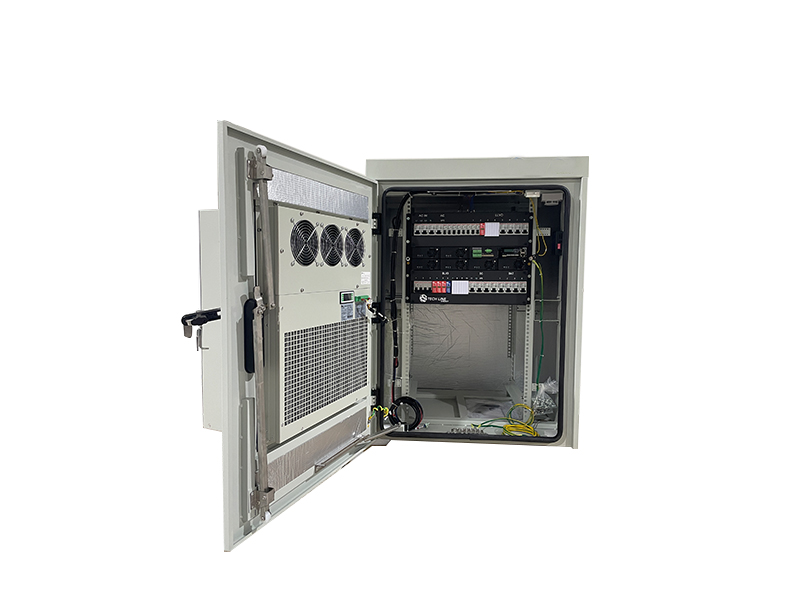

| خزانة معدات التيار المستمر | الأبعاد: عرض 750 مم × عمق 750 مم × ارتفاع 1000 مم. مصنوع من صفائح مجلفنة بسماكة 1.2 مم. مزود بإضاءة LED وقضيب نحاسي أرضي سفلي. |
| قاعدة خزانة البطاريات | الأبعاد: عرض ٧٥٠ مم × عمق ٧٥٠ مم × ارتفاع ١٣٠٠ مم (يشمل قاعدة ١٥٠ مم). مصنوع من صفائح مجلفنة بالغمس الساخن بسماكة ١.٥ مم. يتسع لأربعة أزواج من رفوف البطاريات. |
| تكامل البطارية | مصمم لبطاريات 4U 150Ah (ارتفاع 179 × عرض 486 × عمق 550 مم، ~60 كجم) مثبتة داخل رفوف قياسية بمسافة 1U. |

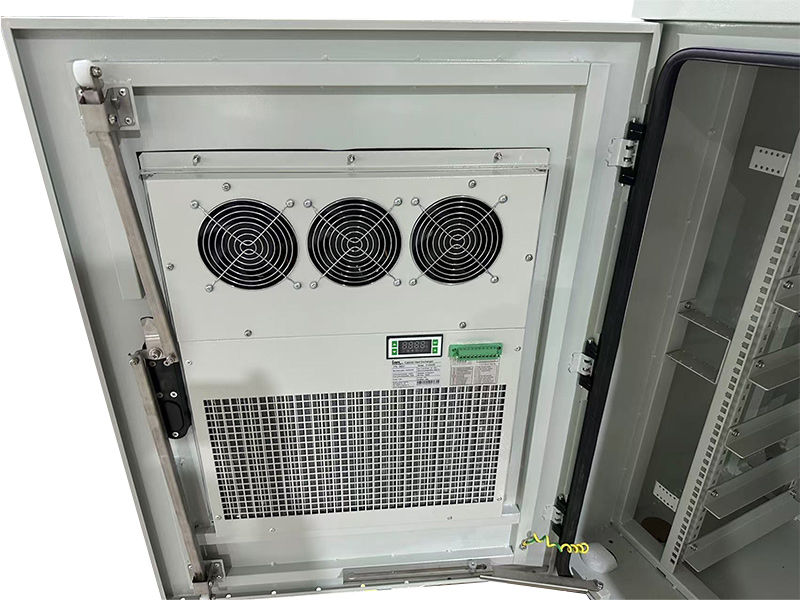

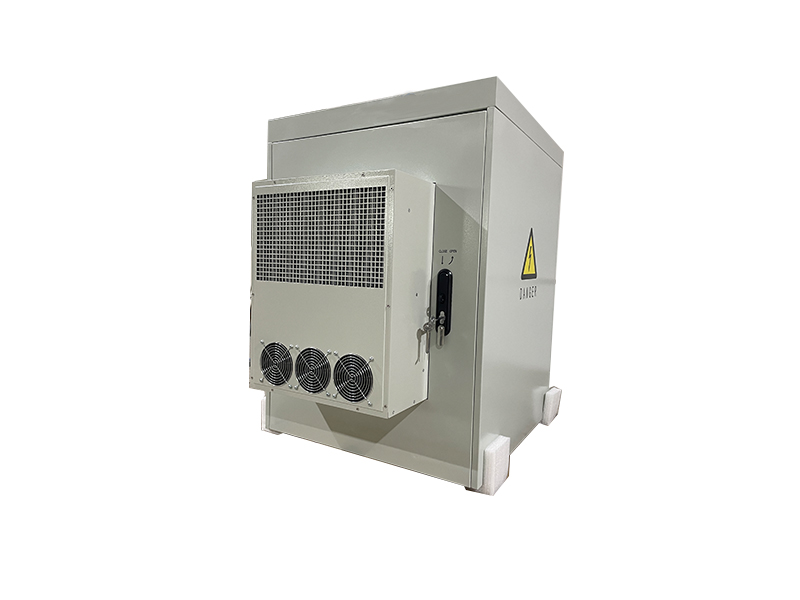

| إدارة الحرارة | يحتوي صندوق البطارية على مبادل حراري مخصص يعمل بتيار مستمر 48 فولت (150 واط/كلفن). الأبعاد: 450 × 560 × 250 مم. |
2. نظام إدخال الكابلات الدقيق

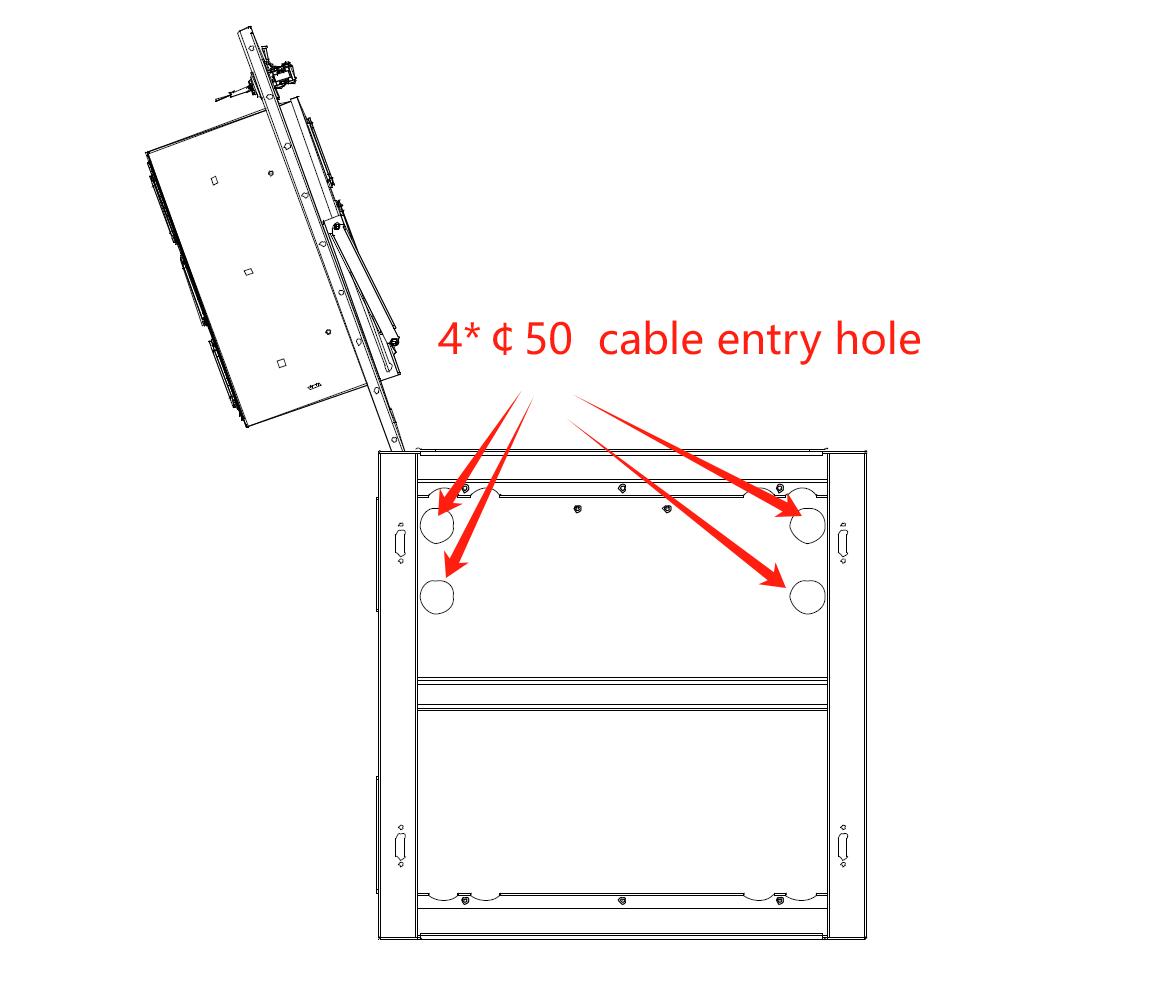

تتميز بفتحات دخول الكابلات الموضوعة بشكل استراتيجي (4*50) في الجانبين الأماميين الأيسر والأيمن من الجزء السفلي للخزانة لتبسيط الأسلاك الخارجية.

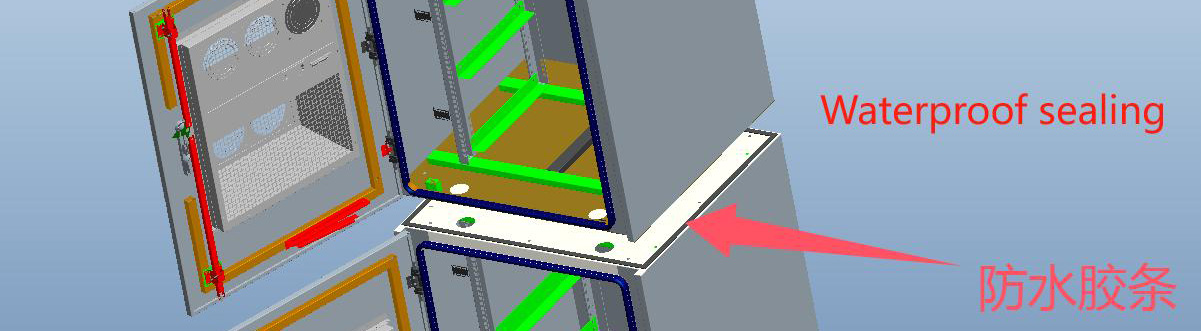

3. آلية تكديس مقاومة للماء

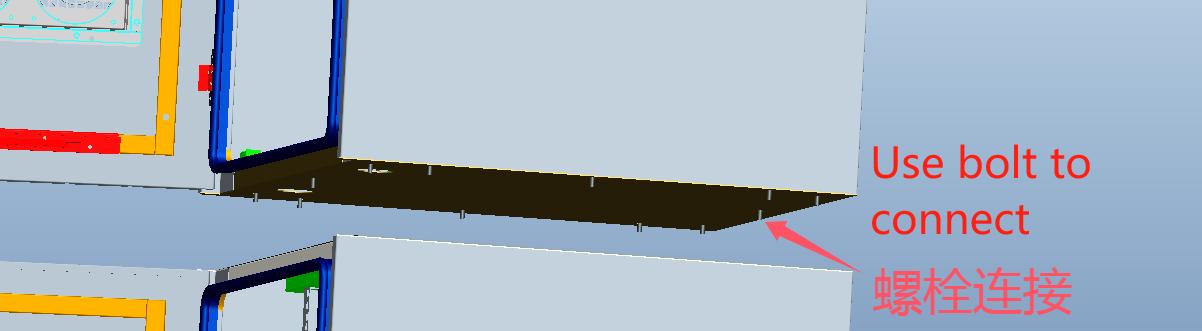

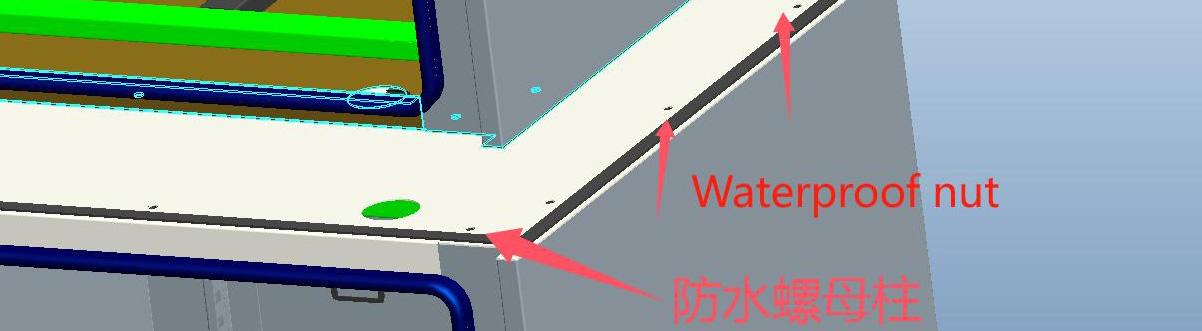

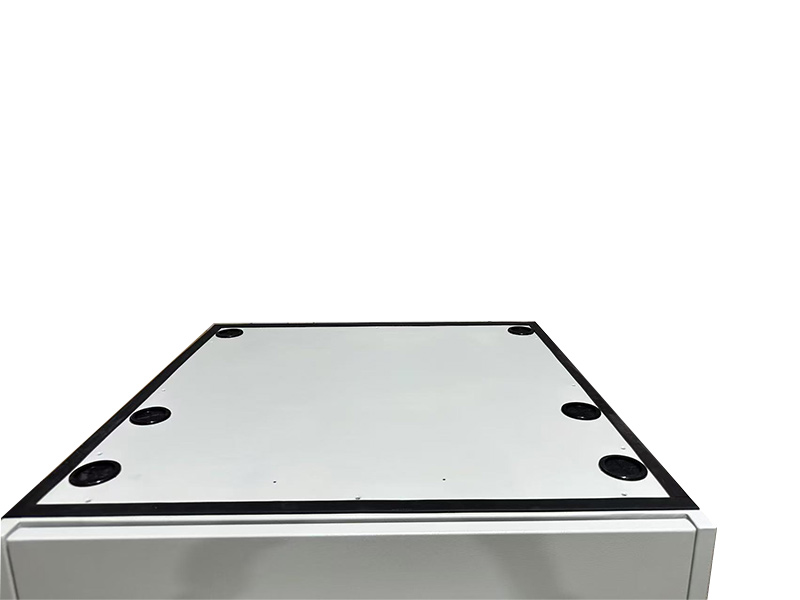

يتم تثبيت خزانة التيار المستمر العلوية بإحكام على قاعدة البطارية باستخدام صواميل وبراغي متينة. وقد عولجت الواجهة بدقة بشرائط مطاطية سميكة مقاومة للماء وصواميل مقاومة للماء متخصصة لضمان مقاومة عالية في جميع الأحوال الجوية.
4. التوجيه الداخلي والعزل

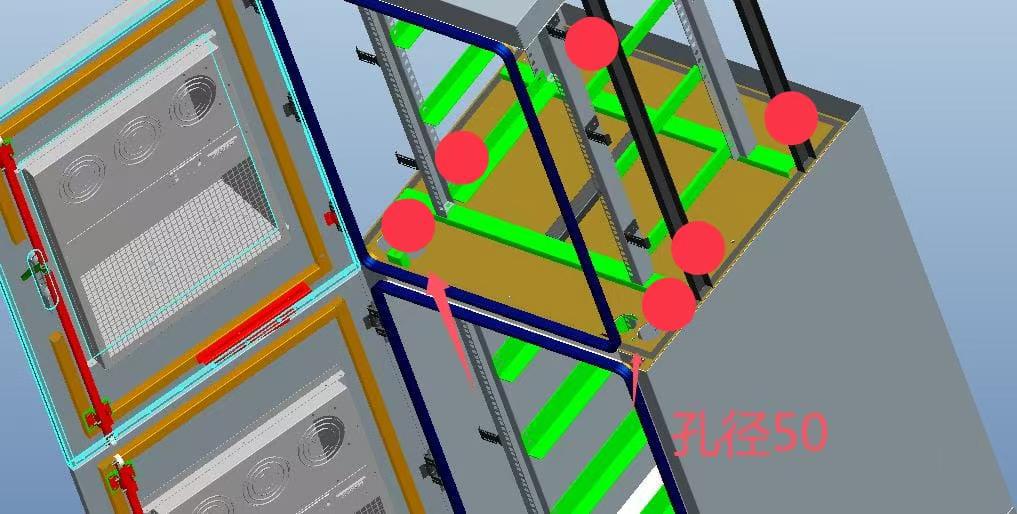

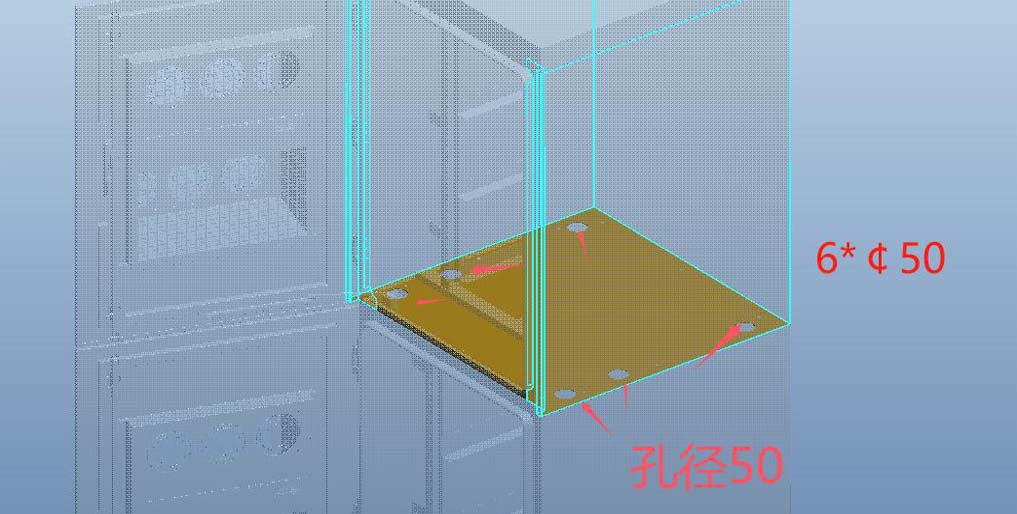

يُسهّل توجيه الكابلات الداخلية وجود فتحات متعددة بقطر 50 مم على طول قطاعات التثبيت مقاس 19 بوصة. علاوة على ذلك، فإن الجدران الداخلية مُبطّنة بالكامل بقطن عازل مقاوم للحريق ذي لون فضي للتحكم بدقة في درجات الحرارة الداخلية.

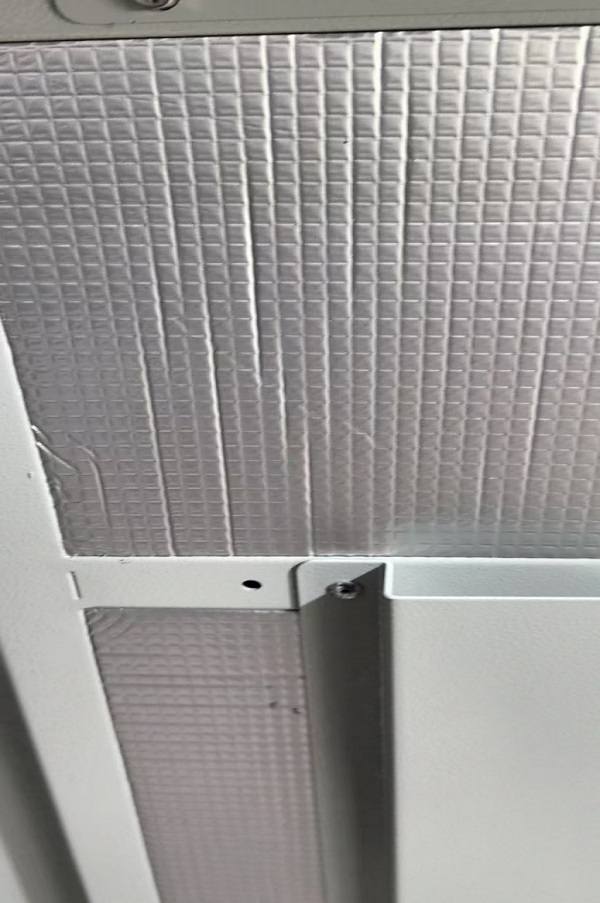

5. عازل الجدار الداخلي للخزانة مصنوع من القطن المقاوم للحريق ولونه فضي.
| فئة | المعايير التفصيلية |
|---|---|
| مواصفات الإدخال | مرحلة: متوافق مع التيار ثلاثي الأطوار والتيار أحادي الطور. |
| الجهد والتردد: مدخل المقوم: 85 فولت تيار متردد - 300 فولت تيار متردد (مُصنّف 220 فولت تيار متردد للطرف الأحادي و380 فولت تيار متردد للطرف الثلاثي). التردد: 45 هرتز - 65 هرتز (القيمة المُصنّفة: 50 هرتز/60 هرتز). | |
| سعة الإدخال والحماية: قاطع دائرة مصغر 1×63 أمبير/3 أقطاب. مانع الصواعق لمدخل التيار المتردد: النوع المفضل 1، أقصى تيار تفريغ 30-60 كيلو أمبير. | |
| الإنتاج والتوزيع | جهد التشغيل: 42 فولت تيار مستمر - 58 فولت تيار مستمر. |
| السعة القصوى: 24 كيلوواط (يدعم ما يصل إلى ستة مقومات بقدرة 4 كيلوواط). | |
| تفاصيل الفرع: البطارية: 4 قواطع دوائر مصغرة 125 أمبير. الجهد المنخفض: 4 قواطع دوائر 125 أمبير، 4 قواطع دوائر 80 أمبير. الجهد العالي: 4 قواطع دوائر 80 أمبير، 4 قواطع دوائر 63 أمبير، 4 قواطع دوائر 40 أمبير. | |
| حماية خرج التيار المستمر: SPD 20-40 KA أوضاع تفاضلية ومشتركة. | |
| وحدة التقويم | كفاءة: > 96% (230 فولت تيار متردد، معدل الحمل 20-80%). |
| القدرة المقدرة: 2000 - 4000 واط لكل وحدة. تبريد بالمروحة مع خاصية التشغيل التدريجي. | |
| ميزات ذكية: يتضمن وظيفة مشاركة الأحمال ومرحل الجهد المعاق. | |
| وحدة التحكم والبيئة | الواجهة: شاشة LCD، منافذ RS232، RS485، CAN، FE، LAN. |
| الإشارات: أجهزة إنذار داخلية (تناظري، رقمي)، 8 مخارج إنذار ذات اتصال جاف. يخزن ما يصل إلى 1000 سجل تاريخي. | |
| بيئة: درجة حرارة التشغيل: من -40 درجة مئوية إلى +45 درجة مئوية (مع مبادل حراري). الرطوبة: من 5% إلى 95% (بدون تكثيف). |

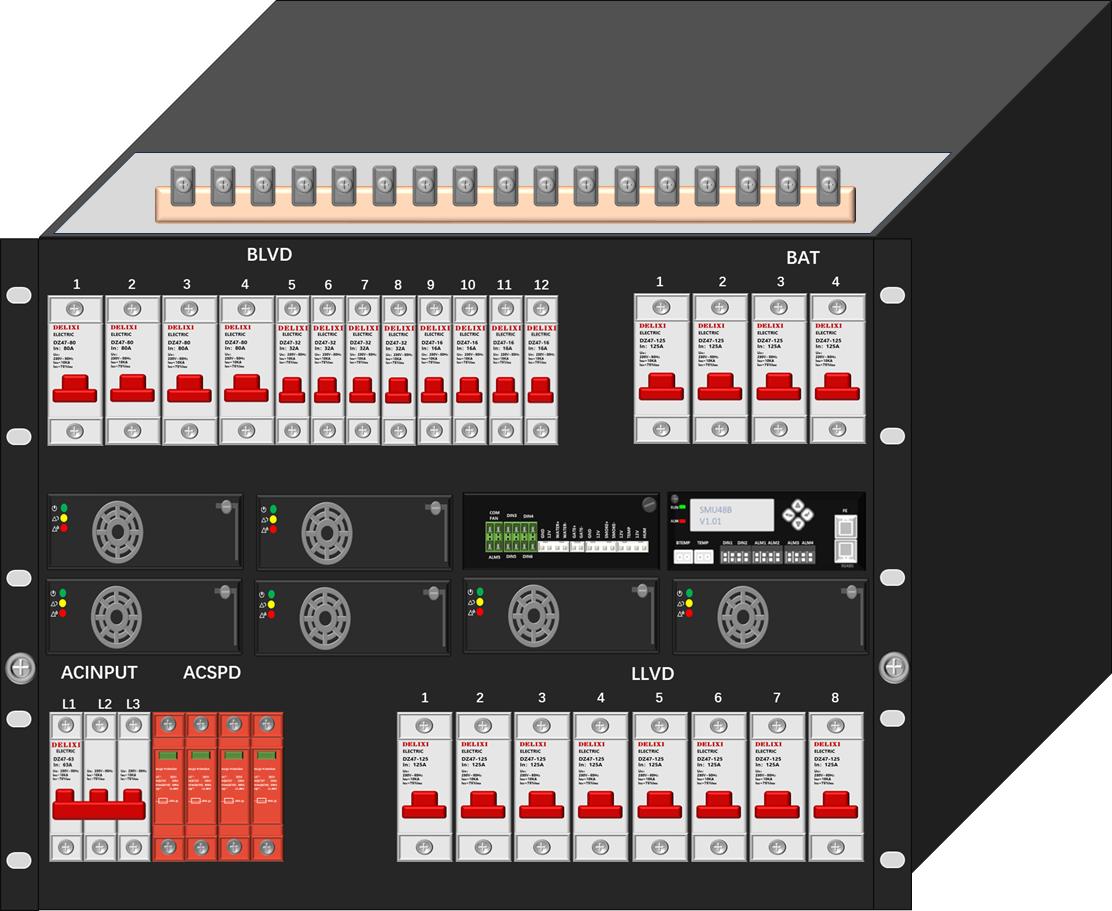

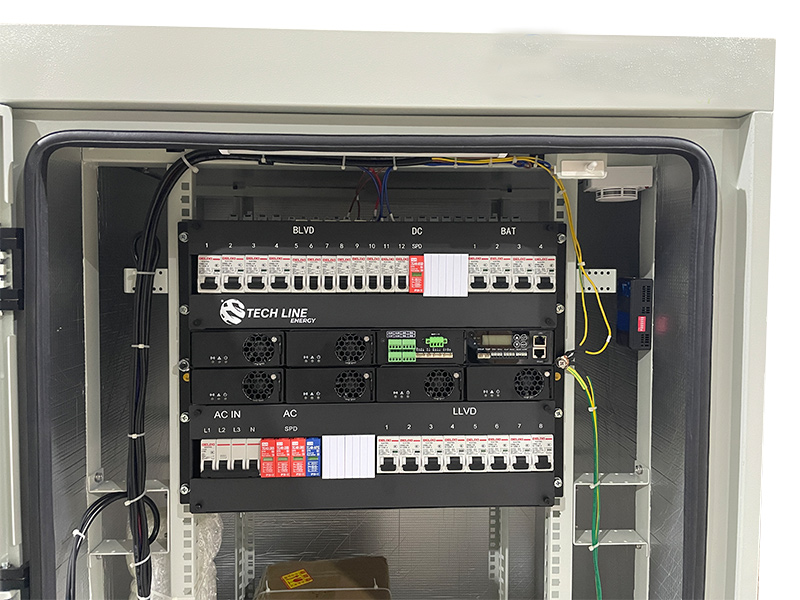

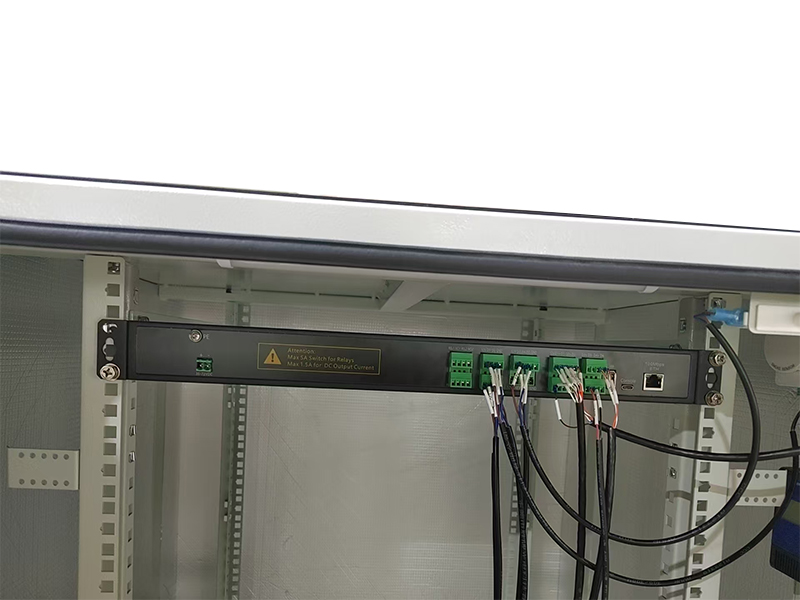

فيما يلي تصميم 8U مفصل يتميز بتخطيط MCB التقليدي. تم تصميم وحدة FSU كوحدة منفصلة بحجم 1U يمكن تركيبها بسلاسة في خزانة البطارية. ولتسهيل إدارة الأسلاك بكفاءة، تم تجهيز المخرج الموجب الخلفي بـ قضبان نحاسية للتمددبينما تتميز قواطع الدائرة المصغرة السالبة بخصائص فريدة أطراف على شكل مفتاح.

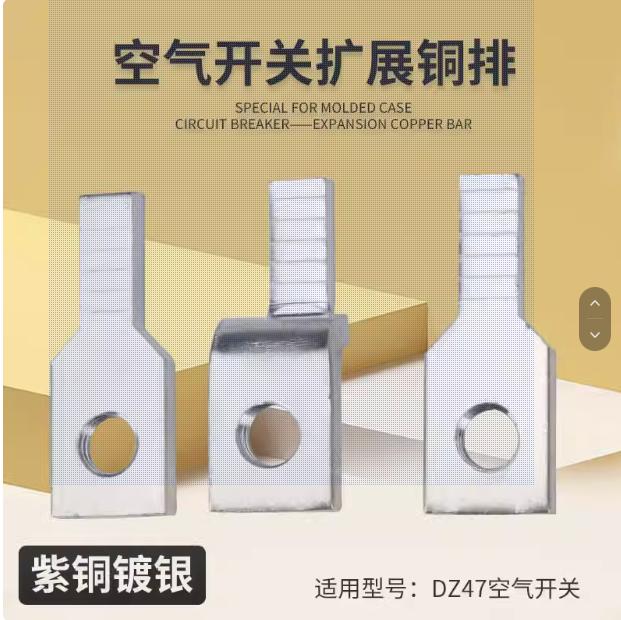

قضيب نحاسي خاص للتمدد

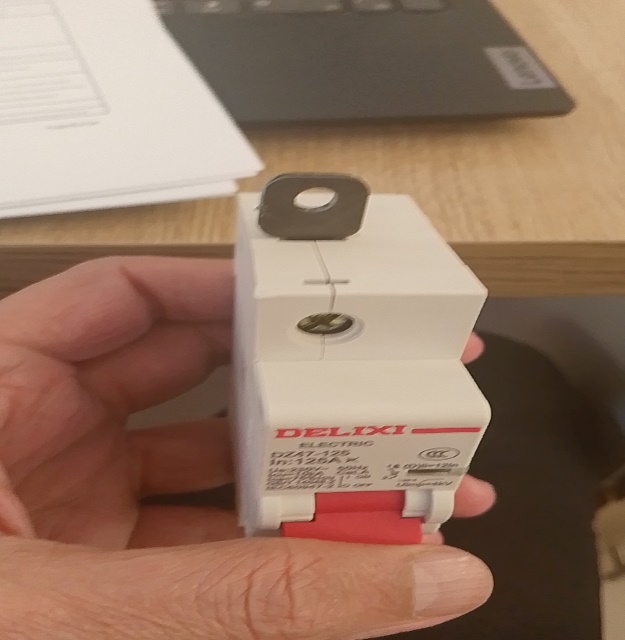

قاطع دائرة مصغر ذو طرف على شكل مفتاح
