لوحة محورية للتثبيت على رف 1U/2U، فتحة SCA 48FO/96FO يسارية

بيت منتجات 1. حلول توصيل الألياف الضوئية

لوحة محورية للتثبيت على رف 1U/2U، فتحة SCA 48FO/96FO يسارية

لوحة محورية للتثبيت على رف 1U/2U، فتحة SCA 48FO/96FO يسارية

Name: لوحة محورية للتثبيت على رف 1U/2U، فتحة SCA 48FO/96FO يسارية
Availability: InStock

تُستخدم لوحة توصيل الألياف الضوئية الدوارة القابلة للفتح لإنهاء كابلات الألياف الضوئية الرئيسية، بالإضافة إلى توصيلها بمعدات تبديل الشبكة المحلية (LAN). وتُستخدم بشكل أساسي لإتمام عمليات التثبيت والوصل وإدارة الكابلات في غرفة المعدات، وهي تدعم الألياف الضوئية أحادية النمط أو متعددة الأنماط. يُستخدم هذا المنتج بشكل رئيسي لتحقيق التوصيل والتوزيع والإرسال بين كابل الألياف الضوئية الخارجي ومعدات الإرسال الضوئي، مما يوفر إدارة آمنة وموثوقة ومرنة للألياف الضوئية، ويُستخدم على نطاق واسع في مشاريع شبكات الوصول ذات النطاق العريض.

Inquiry now

نظرة عامة على المنتج

يستخدم هذا المنتج بشكل أساسي لتحقيق الاتصال والتوزيع والإرسال بين الكابل البصري الخارجي ومعدات الإرسال البصري، ويوفر إدارة آمنة وموثوقة ومرنة للألياف البصرية، ويستخدم على نطاق واسع في مشاريع شبكات الوصول ذات النطاق العريض.

الميزات الرئيسية

■ مصنوع من صفائح فولاذية مدلفنة على البارد عالية الجودة ومطلية بالرش الكهروستاتيكي السطحي.
■ آلية دوارة قابلة للدوران للخارج، سهلة الاستخدام وموفرة للمساحة.
■ تركيب قياسي بمقاس 19 بوصة و21 بوصة.
■ تتوفر خيارات الفتح من اليمين واليسار.
■ متوفرة بمحولات من نوع SC أو FC أو LC على التوالي.
■ تبلغ السعة القصوى 48 ليفًا من نوع SC 1U و 96 ليفًا من نوع SC 2U.

التطبيقات

■ مشاريع شبكات الوصول إلى النطاق العريض (FTTX / PON)
■ إنهاء كابلات الألياف الضوئية الرئيسية
■ إدارة الكابلات في غرف المعدات وخزائن الاتصالات
■ الاتصال بمعدات تبديل الشبكة في الشبكات المحلية (LAN)

معرض المنتجات

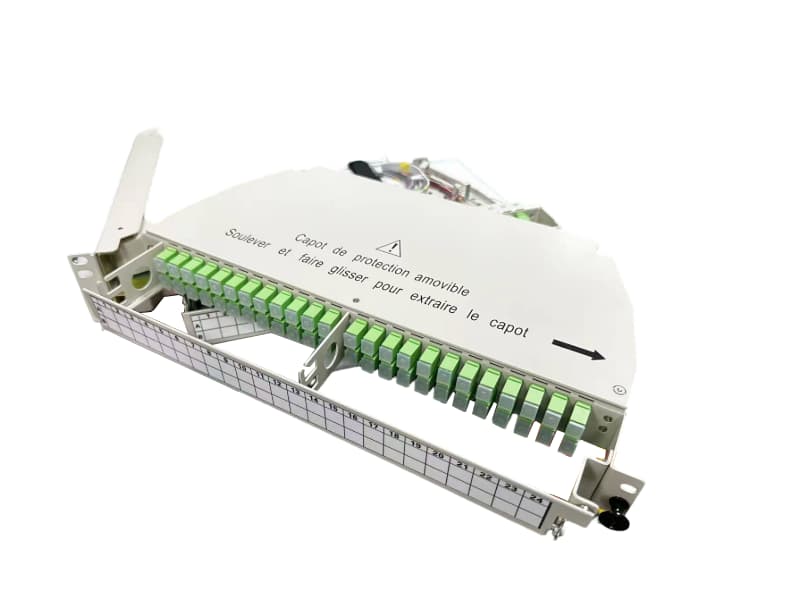

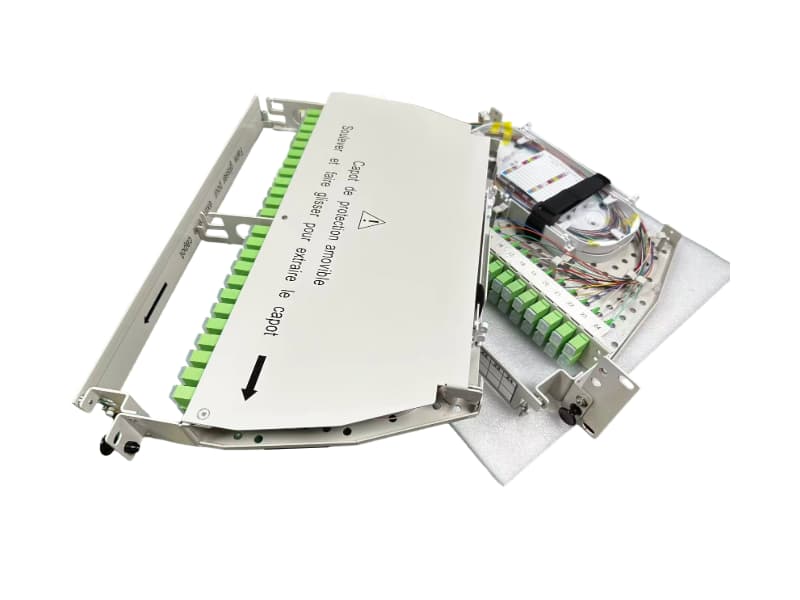

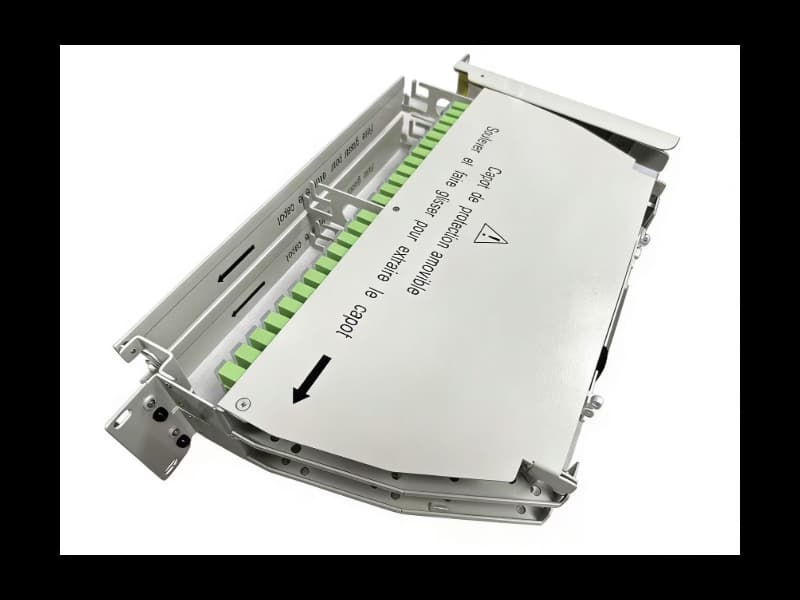

نظرة عامة 1

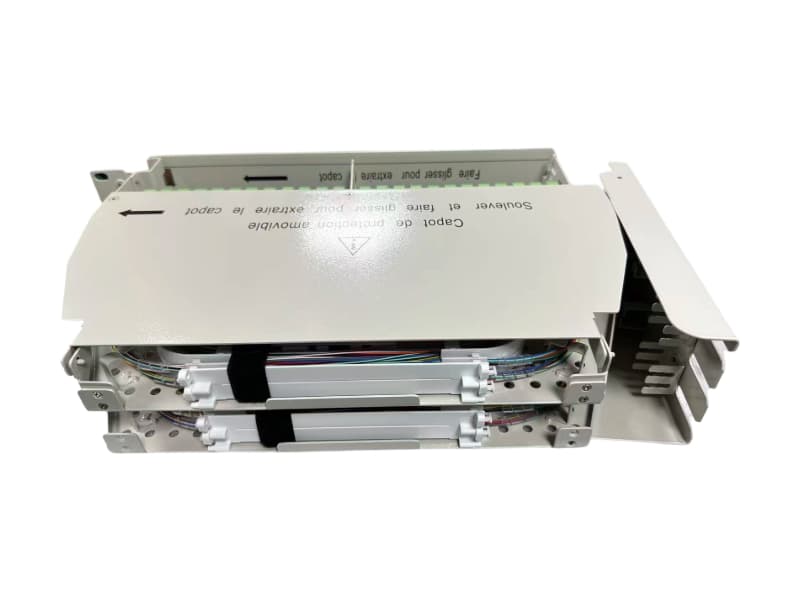

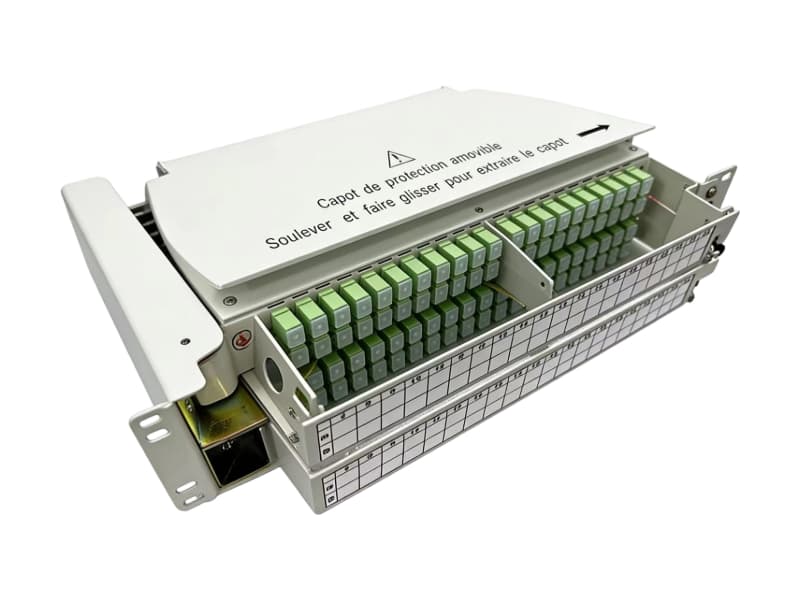

نظرة عامة 2

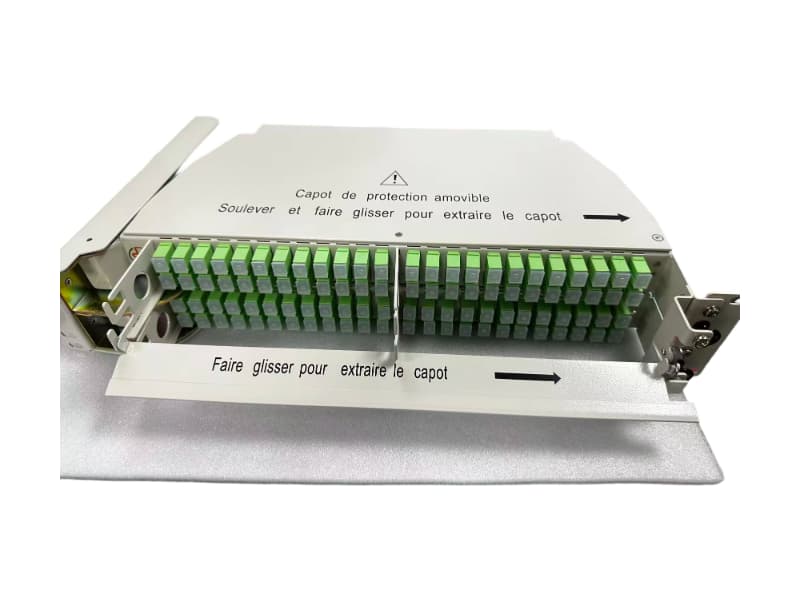

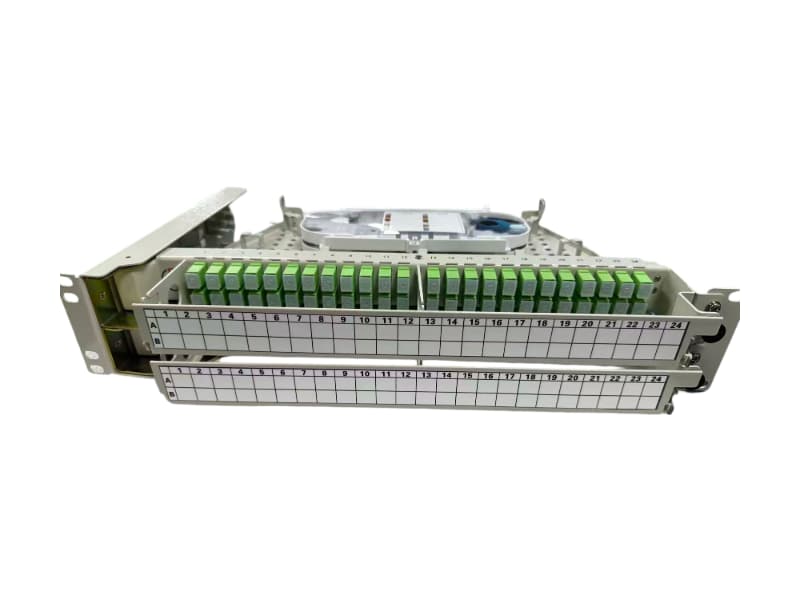

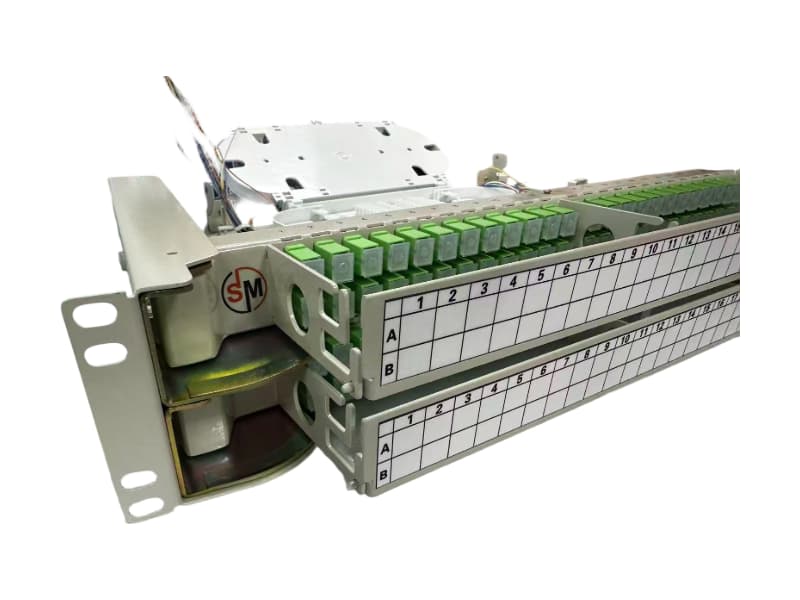

تفاصيل اللوحة الأمامية

تفاصيل المنفذ الخلفي

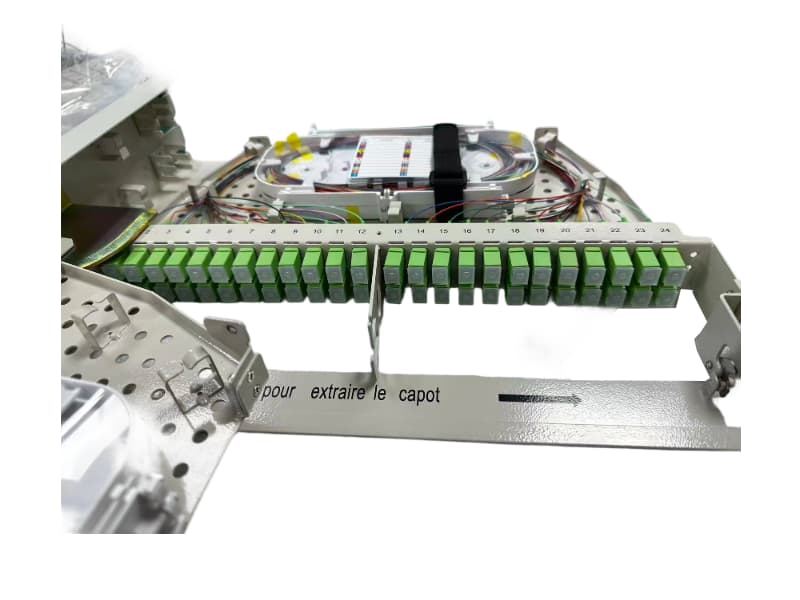

فتح الدرج المنزلق

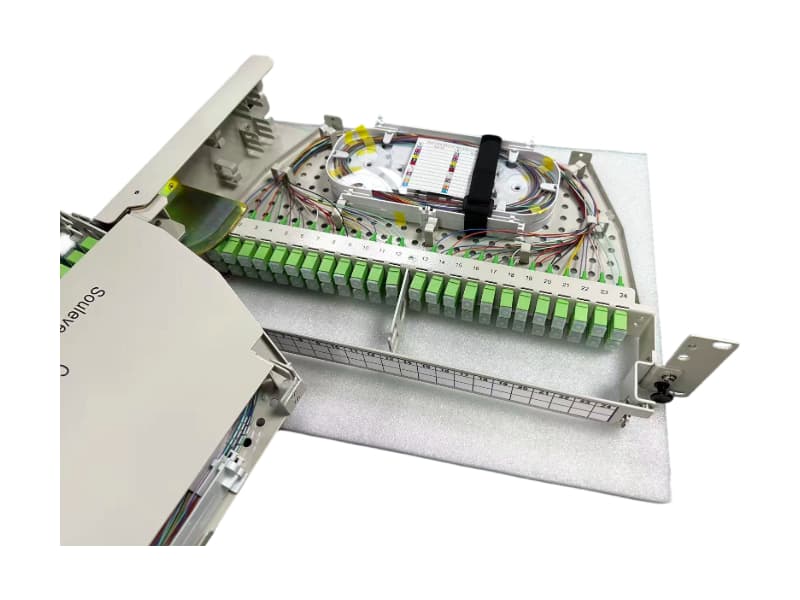

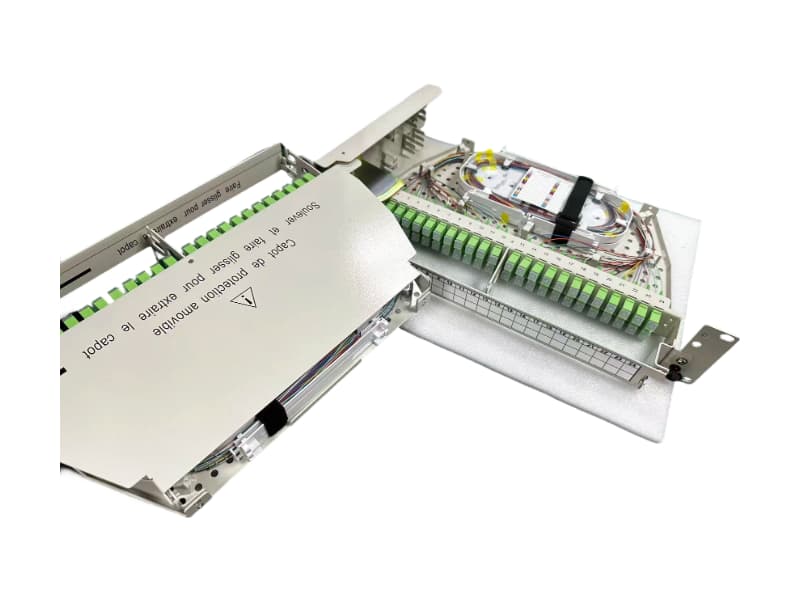

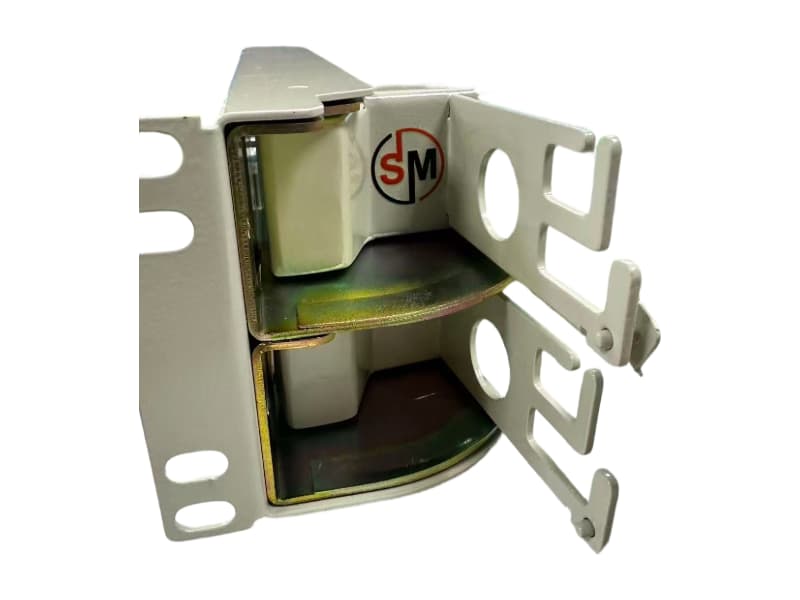

تأرجح دوار للخارج

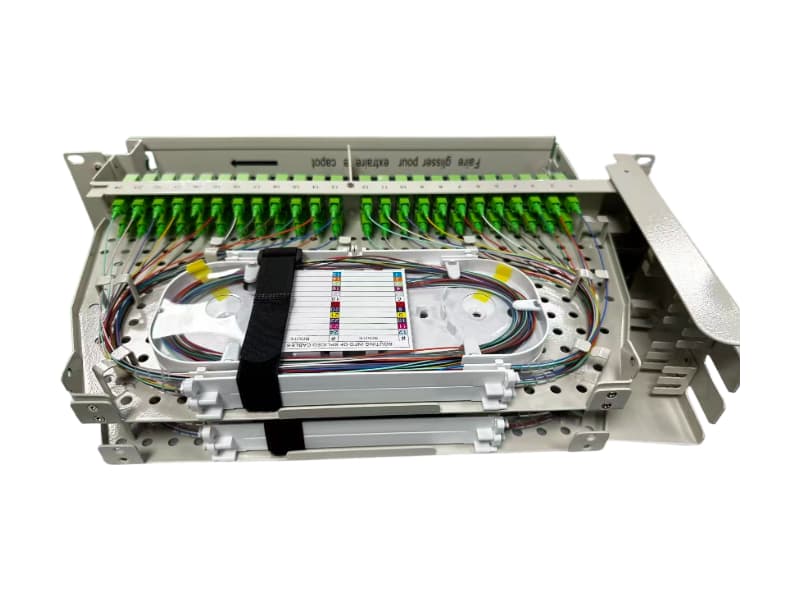

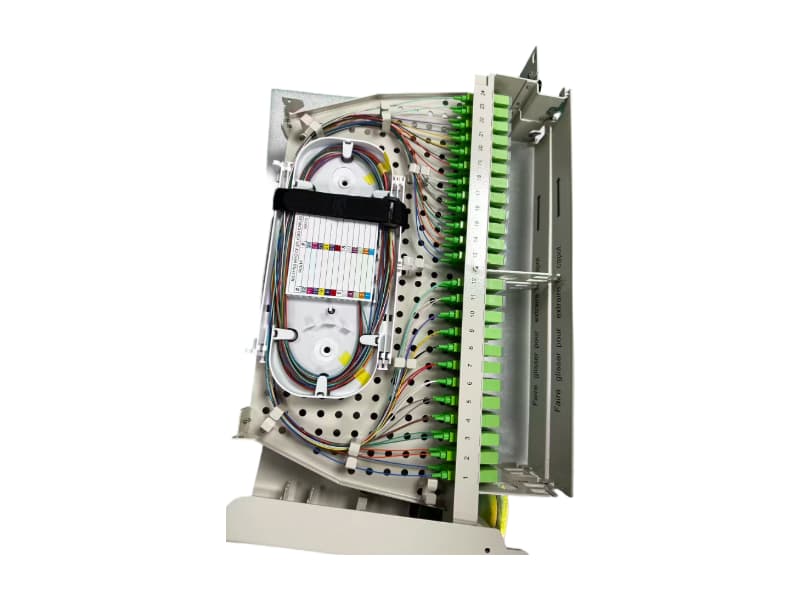

التوصيل الداخلي

تفاصيل صينية التوصيل

توجيه الألياف

مجموعة الملحقات

تحديد

نوع التركيب	19 بوصة ومتوافقة مع معيار ETSI 21 بوصة
نوع الفتح	تأرجح للخارج يمينًا أو يسارًا
الأبعاد	1U × 482.6 × 268.25 مم / 2U × 482.6 × 268.25 مم
لون الهيكل	مطلي باللون الرمادي الفاتح RAL9002
درجة حرارة التشغيل	-20 درجة مئوية ~ +60 درجة مئوية
درجة حرارة التخزين	-20 درجة مئوية ~ +55 درجة مئوية
الرطوبة النسبية للتخزين	≤75%
الرطوبة النسبية	≤85% (+30 درجة مئوية)
الضغط الجوي	70 كيلو باسكال ~ 106 كيلو باسكال

قائمة المواد

اسم	السماكة T (مم)	ألوان الرسم	مادة	الكمية
جسم ODF	T=1.5	رمادي	SPCC	قطعة واحدة
الغطاء العلوي	T=1.2	رمادي	الألومنيوم	قطعة واحدة
الباب الأمامي	T=1.5	رمادي	SPCC	قطعة واحدة
الباب الخلفي	T=1.5	رمادي	SPCC	قطعة واحدة
لوحة المحول	T=1.5	رمادي	SPCC	قطعة واحدة
قوس	T=2.0	رمادي	SPCC	قطعتان
لوحة الدعم	T=1.5	رمادي	SPCC	قطعة واحدة
درج	T=1.5	رمادي	SPCC	قطعة واحدة
مسمار الباب الأمامي	-	رمادي	مشبوه	قطعتان
قفل بلاستيكي	-	-	البلاستيك	قطعتان
ملصق	-	-	علامات ورقية / مطبوعة	قطعة واحدة

معلومات الطلب

► لوحة توصيل محورية 1U (بحد أقصى 48 ليفًا ضوئيًا)

اسم المنتج	رقم المنتج	الكمية	الأبعاد (الارتفاع × العرض × العمق) (مم)	ملاحظات
لوحة توصيل محورية	FGA067000	1	1U × 482.6 × 268.25 مم	48 ليفًا
صينية التوصيل	300982120	2	11.9 × 225.1 × 108	24 ليفًا
محول	300226320	48	-	SC/APC SM SX
ضفائر شعر 12 لونًا	291200380	4	1.0 متر	نوع SC/APC
غلاف واقٍ لوصل الألياف	RBG-1	48	1.5 × 45 مم	-
غلاف واقٍ للألياف المجردة	LBG-φ3.3	1	60 سم	-

► لوحة توصيل محورية 2U (بحد أقصى 96 ليفًا ضوئيًا)

اسم المنتج	رقم المنتج	الكمية	الأبعاد (الارتفاع × العرض × العمق) (مم)	ملاحظات
لوحة توصيل محورية	FGA076000	1	2U × 482.6 × 268.25 مم	96 ليفًا
صينية التوصيل	300982120	4	11.9 × 225.1 × 108	24 ليفًا
محول	100170721	96	-	SC/APC SM SX
ضفائر شعر 12 لونًا	301837181	8	1.0 متر	نوع SC/APC
غلاف واقٍ لوصل الألياف	RBG-1	96	1.5 × 45 مم	-
غلاف واقٍ للألياف المجردة	LBG-φ3.3	1	60 سم	-

الأسئلة الشائعة

Q ما هي مزايا تصميم "التأرجح الدوار"؟

A: ال دوار قابل للفتح تسمح الآلية [مرجع: 8] للوحة بالدوران يسارًا أو يمينًا [مرجع: 10]، مما يوفر عملية سهلة وهام موفر للمساحة الفوائد داخل الرف[مرجع: 8]. فهو يُمكّن الفنيين من الوصول إلى صواني التوصيل الداخلية والكابلات دون إزالة الوحدة بأكملها، وهو أمر بالغ الأهمية للصيانة الفعالة في البيئات عالية الكثافة.

Q ما هي أقصى سعة للألياف الضوئية في إصداري 1U و 2U؟

A: ال لوحة محورية 1U يدعم سعة قصوى تبلغ 48 ليف SC [مرجع: 12]، بينما إصدار 2U يضاعف هذه القدرة إلى 96 ليف SC[مرجع: 12]. كلا النموذجين مصممان لإدارة الوضع الأحادي أو الوضع المتعدد الألياف البصرية بشكل فعال[مرجع: 4].

Q ما هي المواد المستخدمة في بناء لوحة التوصيل هذه؟

A: صُمم هذا المنتج ليدوم طويلاً باستخدام صفائح فولاذية مدرفلة على البارد عالية الجودة (SPCC) [مرجع: 7، 19] بسماكة 1.5 مم للهيكل والأبواب[مرجع: 19]. السطح مُشطّب بـ الرش الكهروستاتيكي [مرجع: 7] باللون الرمادي الفاتح RAL9002 اللون[مرجع: 17]. الغطاء العلوي مصنوع من الألومنيوم للحصول على حماية خفيفة الوزن ولكنها متينة [مرجع: 19].

Q هل هذه اللوحة متوافقة مع رفوف الخوادم القياسية؟

A: نعم. تم تصميم المعدات لـ مقاس 19 بوصة ومتوافق مع معيار ETSI 21 بوصة للتركيب[المصدر: 9، 17]. وهذا ما يجعله حلاً متعدد الاستخدامات لمجموعة واسعة من غرف معدات تبديل الشبكة و مشاريع شبكة الوصول إلى النطاق العريض[cite: 3, 5].
