وصلات ألياف ضوئية من النوع القُبّي GJS-SPM009، نوع ميكانيكي

بيت منتجات 1. حلول توصيل الألياف الضوئية

وصلات ألياف ضوئية من النوع القُبّي GJS-SPM009، نوع ميكانيكي

وصلات ألياف ضوئية من النوع القُبّي GJS-SPM009، نوع ميكانيكي

Name: وصلات ألياف ضوئية من النوع القُبّي GJS-SPM009، نوع ميكانيكي
Availability: InStock

صُممت هذه الوصلة لتحقيق الأداء الأمثل في شبكات PON، وهي الحل الأمثل لإنهاء وتوزيع كابلات الألياف الضوئية في اتجاه المصب. وهي مناسبة تمامًا لتطبيقات FTTX، حيث تتيح الوصول السلس إلى طرفيات A/B، وتدعم وصل الألياف المفردة ذات العدد القليل من الألياف، وتضمن تثبيتًا قويًا وتوصيلًا فعالًا لوصلات الألياف المتعددة.

Inquiry now

الميزات الرئيسية

■ وصلة توزيع قادرة على استيعاب أنواع وأقطار مختلفة من الكابلات (6-9 مم للكابلات الصغيرة و13-18 مم لكابلات القنوات).
■ Aيجب تضمين جميع الملحقات اللازمة لأعمدة الهوائياتيجب أن تحتوي المساحة بين الجانبين على مساحة للأنابيب غير المقطوعة.
■يجب تضمين غلاف الانكماش الحراري مع الوصلة، الكمية 288 إمكانية توجيه ألياف اللب داخل الوصلة من كاسيت إلى آخر
■طرق التركيب: مثبتة في الأعلى، مثبتة في الأرض، مثبتة على الحائط، مثبتة على العمود، مثبتة في فتحة التفتيش؛بلاستيك مقاوم للشيخوخة، ومكونات فرعية معدنية مقاومة للتآكل
■يعتمد الهيكل على بلاستيك هندسي عالي القوة معدل، يتميز بقوة عالية ومقاومة للتآكل، وعمر أطول وأداء إحكام ممتاز.
■يحتوي على 9 منافذ للكابلات إجمالاً، 8 منافذ دائرية للكابلات، ومنفذ بيضاوي واحد للكابلات بقطر 7-26 مم، وفتحتان كبيرتان ومنفذ بيضاوي واحد يمكن استخدامهما مع كابلات غير مقطوعة متوسطة المدى.
■إن الهيكل المتراكب لوصلات الكاسيت وجهاز التأريض العازل المستقل في القبة يجعل تكوين عدد النوى للألياف الضوئية وتوسيع وتأريض الكابلات الضوئية مرنًا ومريحًا وآمنًا.
■عمر الخدمة لا يقل عن 20 عامًا
■درجة الحماية من الماء والغبار: IP68

التطبيقات

■ شبكات PON: ينطبق على إنهاء كابلات الألياف الضوئية المتفرعة في شبكات الاتصالات الضوئية PON.
■ الوصول عبر FTTX: يستخدم عبر شبكات FTTX للوصول النهائي A/B للكابلات الضوئية.
■ وصل الألياف: مناسب لوصل الألياف المفردة ذات السعة المنخفضة.
■ إدارة الكابلات: مثالية لتمديد وتثبيت كابلات الوصول متعددة الألياف.
■ تركيب متعدد الاستخدامات: يدعم أوضاع تركيب متنوعة بما في ذلك التركيب العلوي، والتركيب المدفون (الدفن المباشر)، والتركيب على الحائط، والتركيب على العمود، والتركيب على فتحة التفتيش.

عرض المنتج والهيكل الداخلي

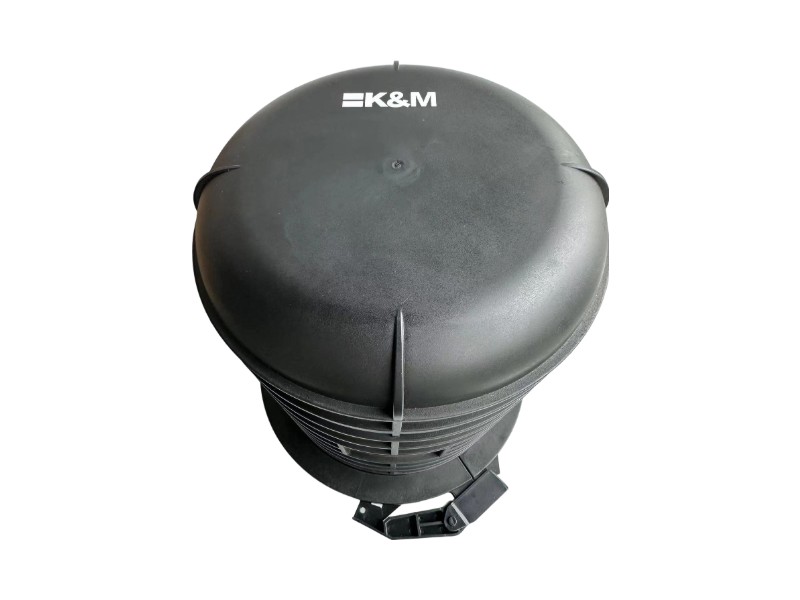

Exterior Top View of Dome Fiber Splice Closure

منظر خارجي علوي

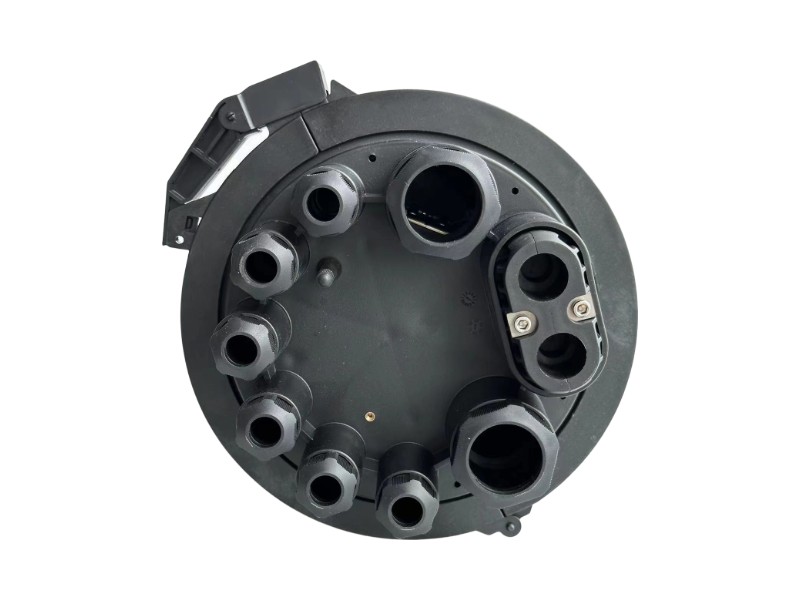

منظر خارجي سفلي

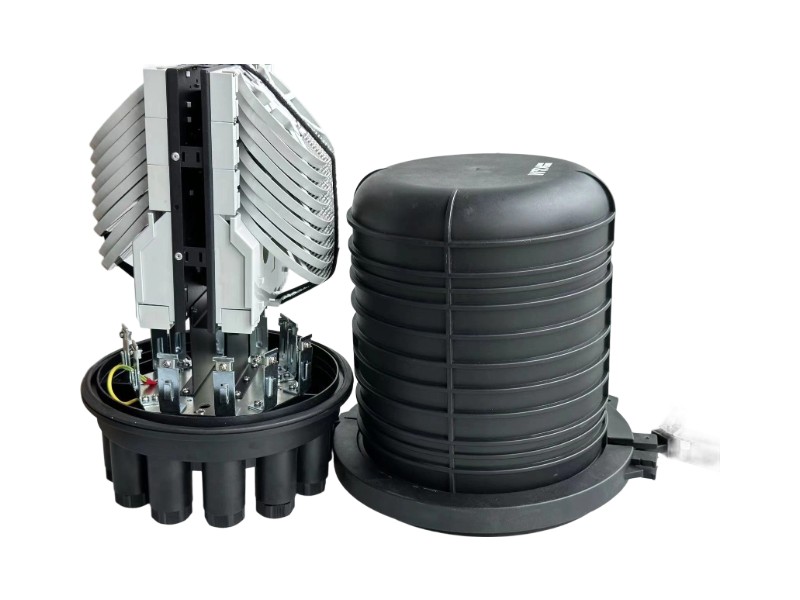

Disassembled View showing Internal Splice Trays

عرض البنية الداخلية

الأداء البدني

تحكم كامل في نصف قطر الانحناء	نصف قطر الانحناء > 30 مم
قابلية الاشتعال	GB5169.7 التجربة أ
الظروف المحيطة - درجة حرارة التشغيل	-40 درجة مئوية ~ +65 درجة مئوية
الظروف المحيطة - الرطوبة النسبية	≤ 85% (+30 درجة مئوية)
الظروف المحيطة - الضغط الجوي	70~106 كيلو باسكال
الظروف المحيطة - درجة حرارة التخزين	-25 درجة مئوية ~ +60 درجة مئوية
قوة الجهد	تحت تيار مباشر بجهد أقل من 15 كيلو فولت، دون حدوث انهيار أو ظاهرة وميض.
مقاومة العزل	≥2×104 ميجا أوم
قوة الشد	≥800 نيوتن
مقاومة التسرب	قم بنفخ الغطاء، مما يجعل الضغط الداخلي يصل إلى 100 كيلو باسكال، ثم ضع الغطاء في الماء لمدة تزيد عن 15 دقيقة، دون حدوث أي فقاعات أو انخفاض في الضغط.
قوة التأثير	يمكن أن يتحمل 20 نيوتن متر بعد 3 مرات من الصدمات؛ ولا يوجد أي تشقق في الهيكل.

البنية الداخلية لإغلاق وصلة الألياف الضوئية المضمنة

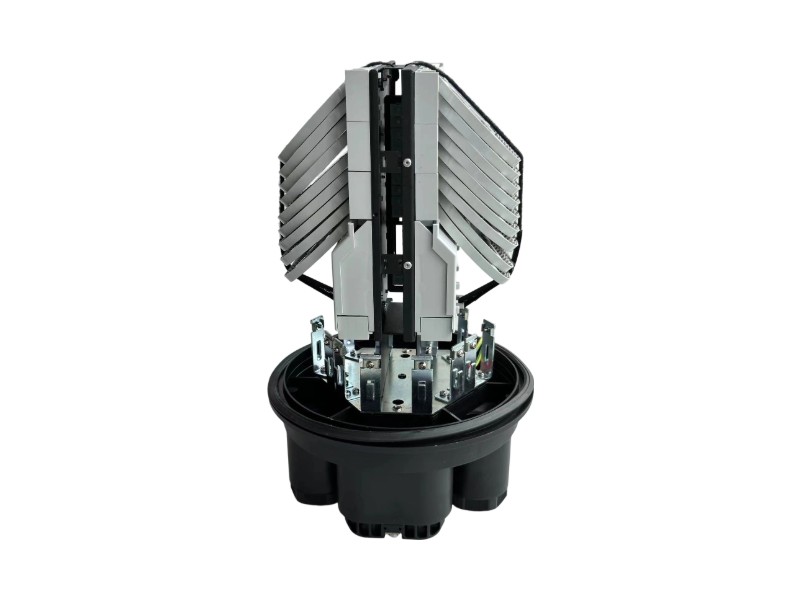

العرض الداخلي 1

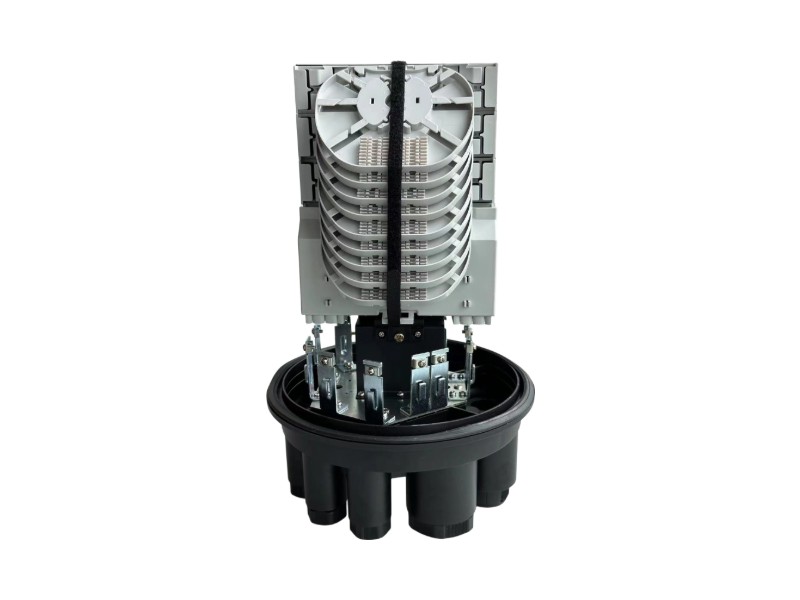

المنظر الداخلي 2

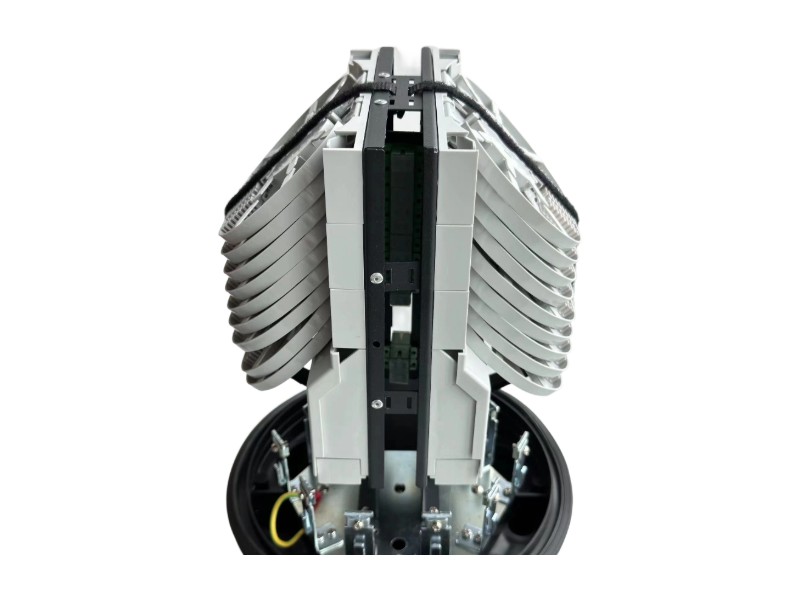

المنظر الداخلي 3

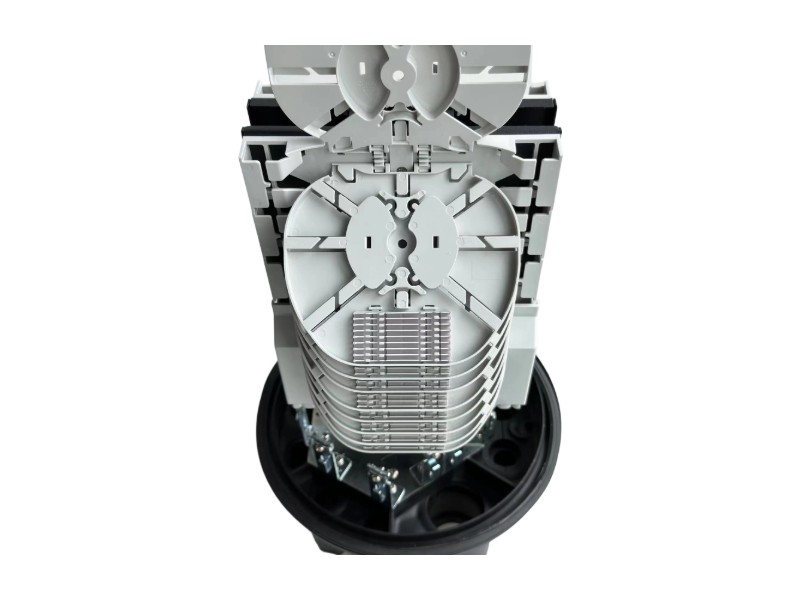

المنظر الداخلي 4

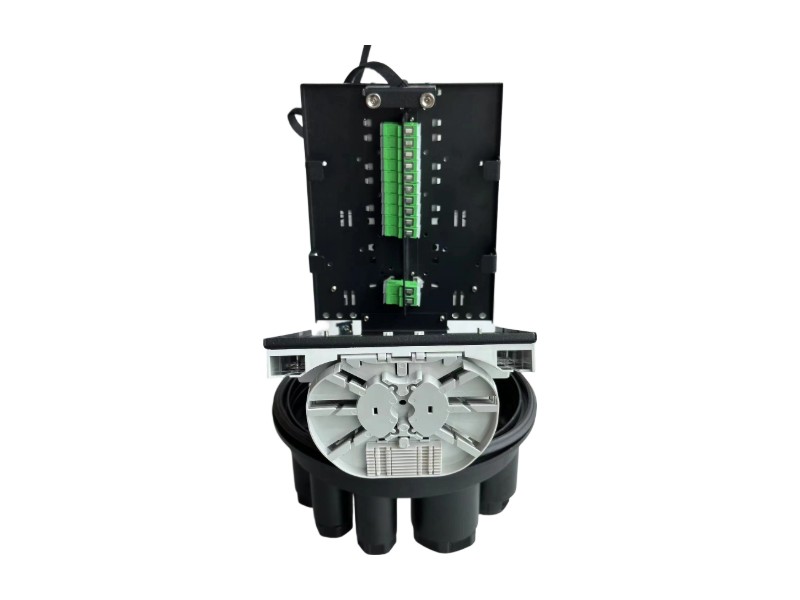

عرض داخلي 5

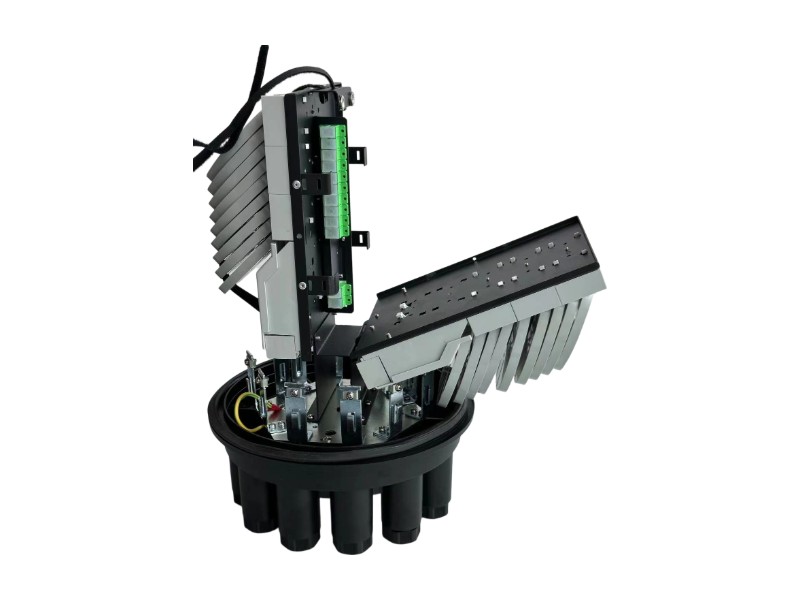

المنظر الداخلي 6

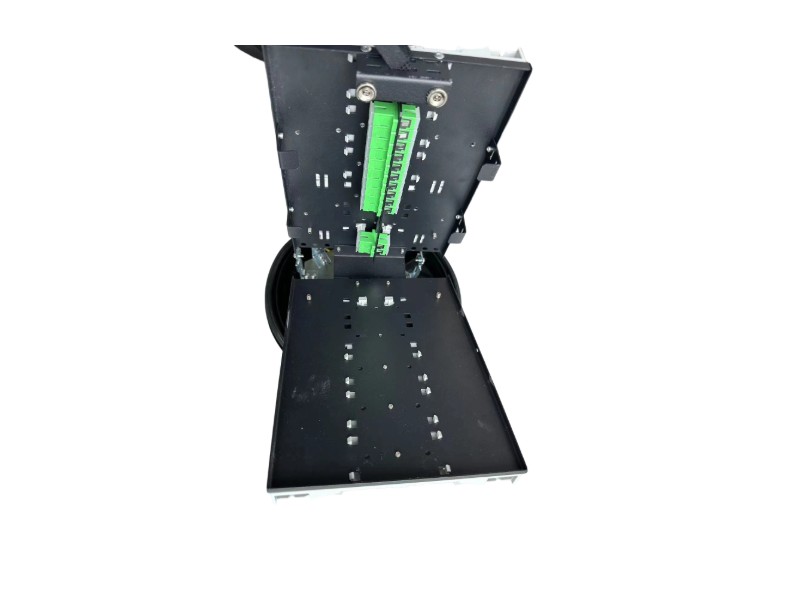

عرض التفاصيل 7

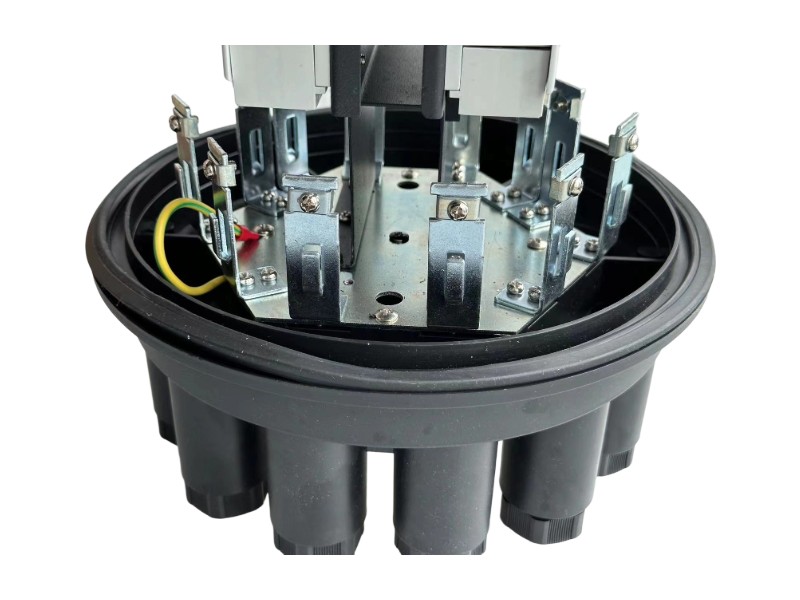

عرض التفاصيل8

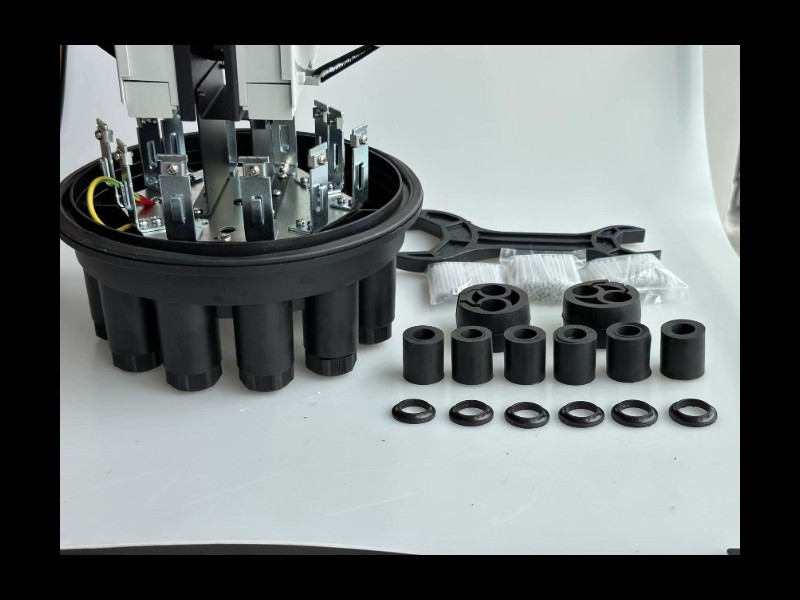

عرض التفاصيل 9

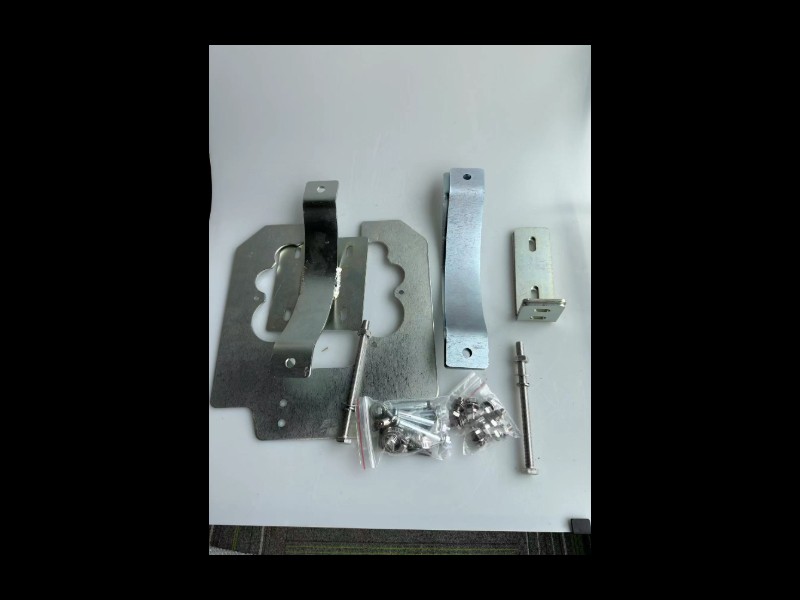

عرض التفاصيل10

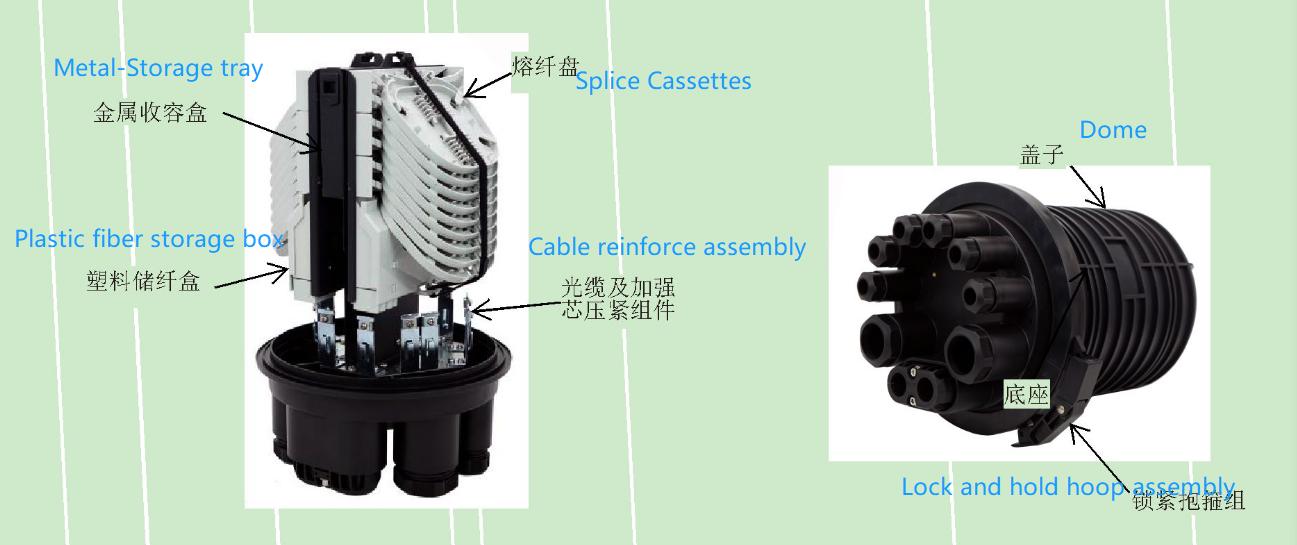

مخطط هيكلي لإغلاق وصلة الألياف الضوئية على شكل قبة

معلومات الطلب

نموذج المنتج	GJS-SPM009-8	GJS-SPM009-24
الأبعاد (مم)	Φ325×395	Φ325×395
قطر الكابل (مم)	Φ7-Φ26	Φ7-Φ26
سعة شريط التوصيل (اللب)	8	24
عدد الأشرطة (قطع)	36	18
سعة الوصلة (اللب)	288	432

قائمة التعبئة

اسم الصنف	كمية	اسم الصنف	كمية
إغلاق القبة	مجموعة واحدة	دليل التثبيت	قطعة واحدة
مفتاح سداسي	مجموعة واحدة	ملحقات مثبتة على الحائط	قطعة واحدة
أنبوب حماية الوصلات 12 قطعة/كيس	حسب السعة	ملحقات مثبتة على عمود	قطعة واحدة (اختياري)
مشبك الحلق Φ13-Φ19	10 قطع	برغي سداسي خارجي M8×20 (مع غسالة مسطحة، غسالة زنبركية، صامولة)	8 مجموعات
مشبك الحلق Φ19-Φ29	قطعتان	برغي سداسي خارجي M10×150 (يمر عبر السلك)	قطعتان (اختياري)
مكبس أقراص بقطر 15 بوصة	4 قطع	صامولة سداسية M10 + حلقة زنبركية + حلقة مسطحة	قطعتان (اختياري)
كتلة ضغط على شكل الرقم 8	4 قطع	براغي ذاتية التثبيت M5×16 + وسادة زنبركية مسطحة	4 مجموعات
مطاط مانع للتسرب بقطر 27	6 قطع	برغي التمدد المعدني	4 مجموعات
مطاط مانع للتسرب بقطر 51-17 مم	قطعتان	-	-
مفتاح ربط بلاستيكي	قطعة واحدة	-	-

محتويات العبوة وملحقاتها

الأسئلة الشائعة

Q ما هي أقصى سعة للألياف في غطاء القبة GJS-SPM009؟

A:صُممت وحدة إغلاق القبة GJS-SPM009 للشبكات عالية الكثافة، وتدعم سعة وصل قصوى تصل إلى 432 نواة. وبحسب متطلبات شبكتك، يمكن تهيئتها إما بـ 36 كاسيت (لـ 288 نواة) أو 18 كاسيت (لـ 432 نواة)، مما يوفر قابلية توسع ممتازة لتوسيع شبكة الألياف الضوئية لديك.

Q هل يدعم صندوق وصل الألياف هذا الكابلات غير المقطوعة في منتصف المسافة؟

A:نعم، يحتوي على 9 منافذ للكابلات، منها 8 منافذ دائرية ومنفذ بيضاوي واحد. صُمم المنفذ البيضاوي خصيصًا لاستيعاب الكابلات غير المقطوعة متوسطة المدى بأقطار تتراوح من 7 مم إلى 26 مم، مما يجعل توجيه الكابلات بشكل متواصل مرنًا ومريحًا للغاية دون الحاجة إلى وصل الكابل الرئيسي.

Q ما هي البيئات المناسبة لتركيب غطاء القبة هذا؟

A:بفضل درجة الحماية المتينة IP68 وهيكلها المصنوع من البلاستيك الهندسي عالي القوة، تعمل هذه الوحدة بكفاءة عالية في الظروف الخارجية القاسية. وهي تدعم طرق تركيب متعددة، تشمل التركيب العلوي (الهوائي)، والتركيب على الجدران، والتركيب على الأعمدة، والتركيب تحت الأرض (الدفن المباشر)، والتركيب في فتحات التفتيش.
