لوحة توصيل بصرية عالية الكثافة ذات 144 نواة لشبكات FTTX/PON

بيت منتجات 1. حلول توصيل الألياف الضوئية 1.1 توزيع الألياف الضوئية (ODF)

لوحة توصيل بصرية عالية الكثافة ذات 144 نواة لشبكات FTTX/PON

High Density 144 Fibers ODF Internal Splice Area

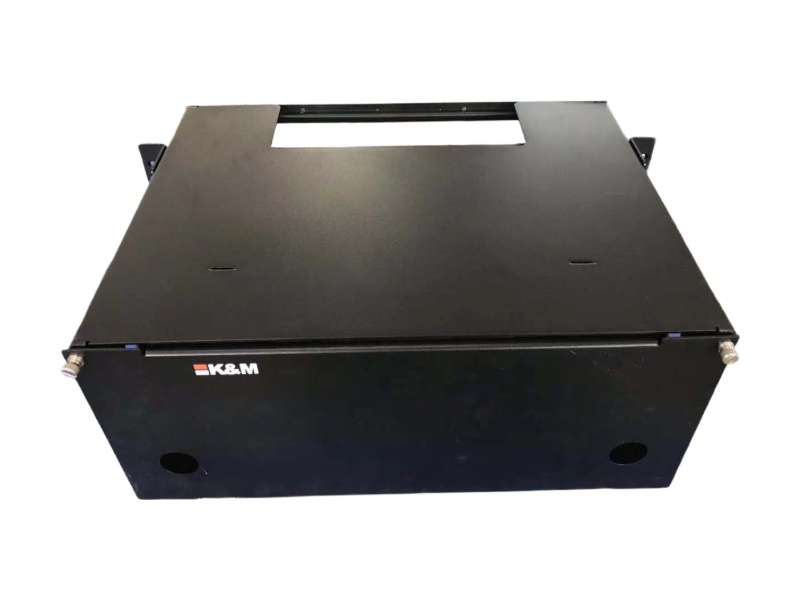

4U 144 Ports Fiber Optic Patch Panel ODF

19-Inch Sliding Rack Mount Optical Distribution Frame

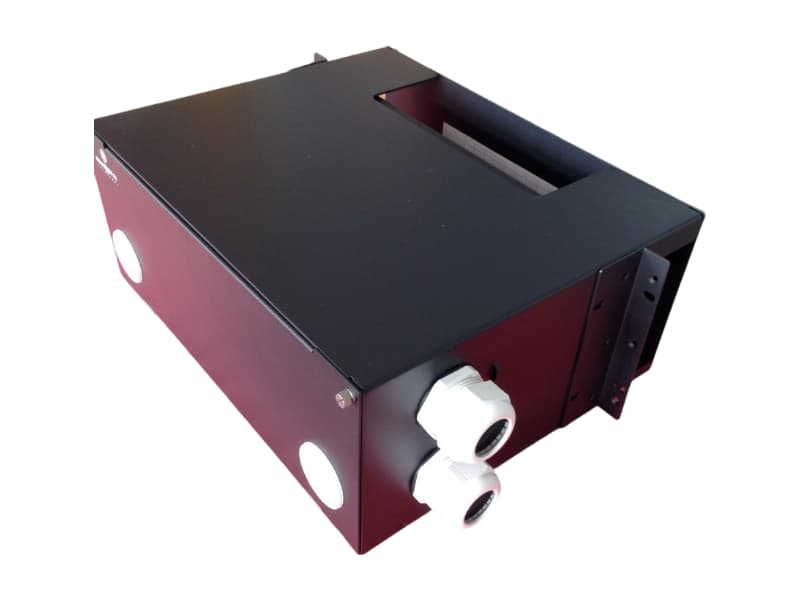

144 Port Fiber Patch Panel Rear Cable Entry

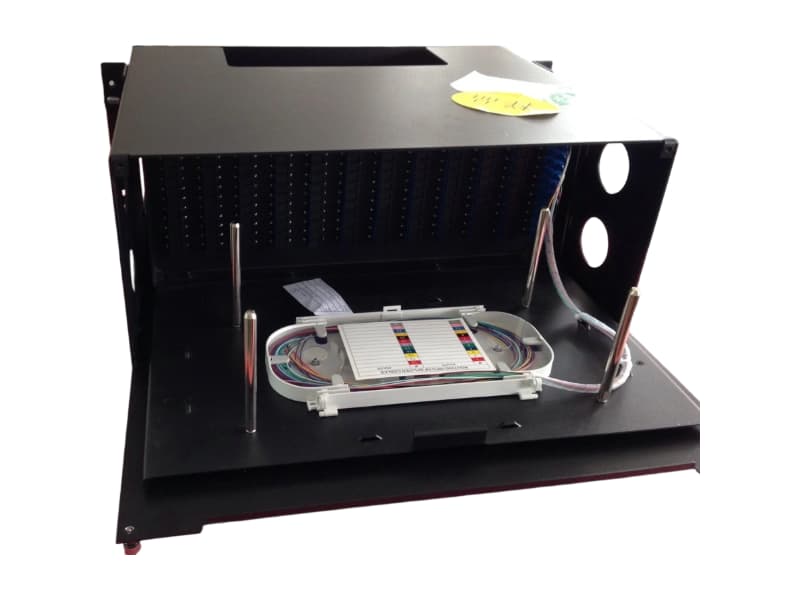

Modular 144 Core Fiber Optic Patch Panel

لوحة توصيل بصرية عالية الكثافة ذات 144 نواة لشبكات FTTX/PON

Name: لوحة توصيل بصرية عالية الكثافة ذات 144 نواة لشبكات FTTX/PON
Availability: InStock

لوحة توصيل الألياف الضوئية / إطار توزيع الألياف الضوئية من K&M (144 منفذًا) هي الحل الأمثل لتطبيقات الألياف الضوئية عالية السعة والكثافة. صُممت كوحدة تثبيت منزلقة بحجم 4U، وتدمج بسلاسة عمليات تجريد كابلات الألياف الضوئية، وتثبيتها، ووصلها، وإنهاءها، ولفها، وتخزينها في هيكل واحد متين. تتميز بلوحات محولات معيارية، ونظام إدارة أسلاك توصيل مدمج، وتوجيه كابلات مرن للغاية (مداخل على اليمين واليسار والخلف؛ ومخارج على الجانبين الأماميين)، مما يضمن سهولة التشغيل والصيانة. وهي مناسبة تمامًا للبيئات الصعبة مثل أنظمة FTTX، وشبكات PON، وشبكات LAN، ووصلات CATV.

Inquiry now

الميزات الرئيسية

■ لوحة توصيل منزلقة للتركيب على الرف مقاس 19 بوصة و21 بوصة (ارتفاع 4U)
■ سعة ألياف عالية تصل إلى 144 ليفًا/منفذًا
■ المادة: فولاذ مدلفن على البارد عالي الجودة وخفيف الوزن، مع سطح مطلي بالبلاستيك
■ كابلات الإدخال من اليمين واليسار والخلف؛ كابلات الإخراج من الجانبين الأماميين
■ لوحات محولات معيارية مزودة بنظام إدارة أسلاك التوصيل المدمج
■ وظائف متكاملة: تثبيت الكابلات، وصلها، وإنهاءها، ولفها، وتخزينها
■ تصميم مثالي لمسار الألياف لضمان أقل نصف قطر انحناء

التطبيقات

■ إنهاء الألياف الضوئية الداخلية
■ أنظمة FTTX وشبكات PON
■ وصلات شبكة محلية عالية الكثافة ووصلات تلفزيون الكابل
■ توزيع الإشارات الضوئية في مراكز البيانات

التفاصيل الفنية

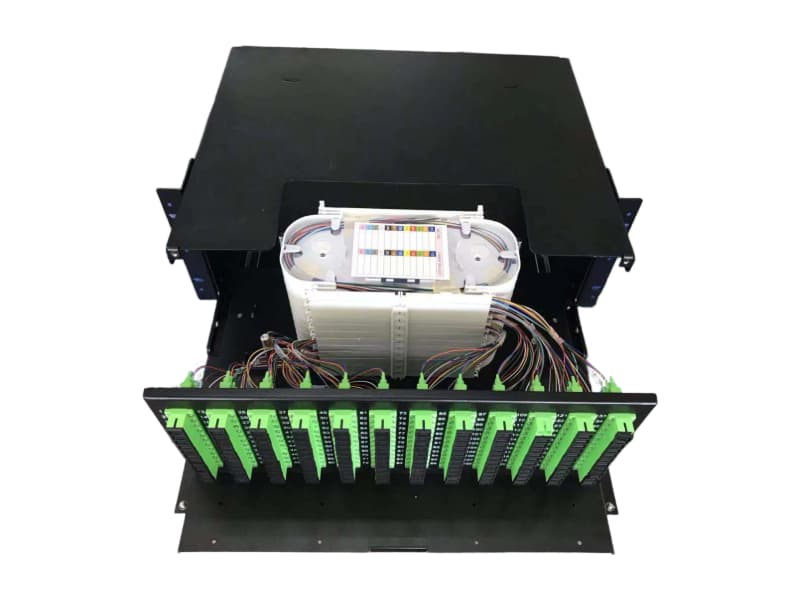

التصميم العام

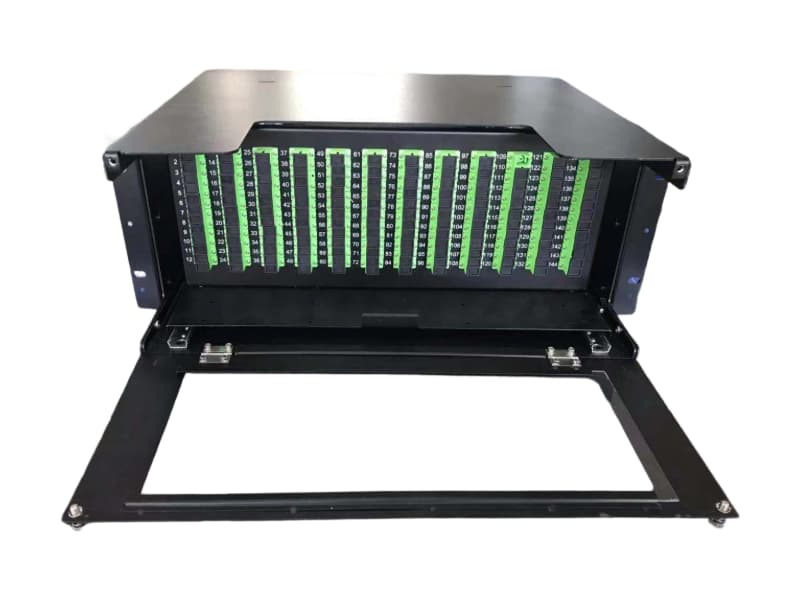

نظام التوصيل

لوحات محول

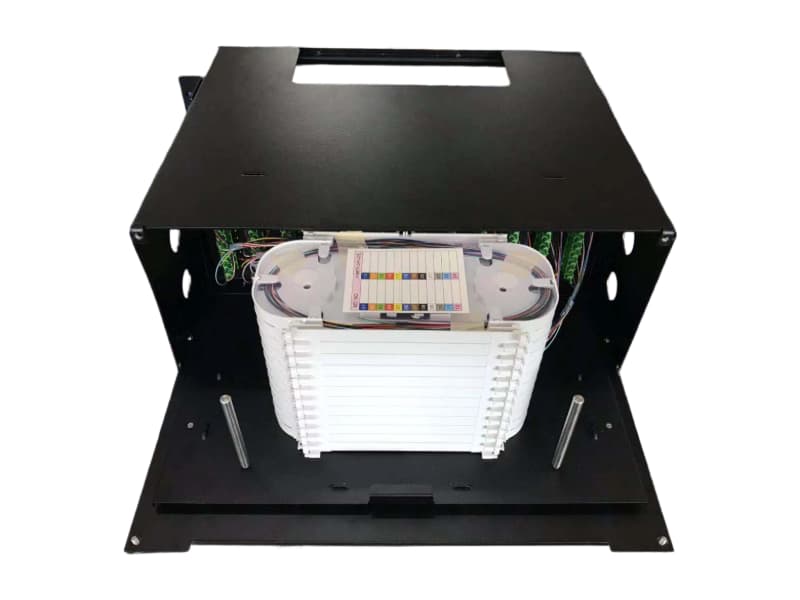

إدارة الأسلاك

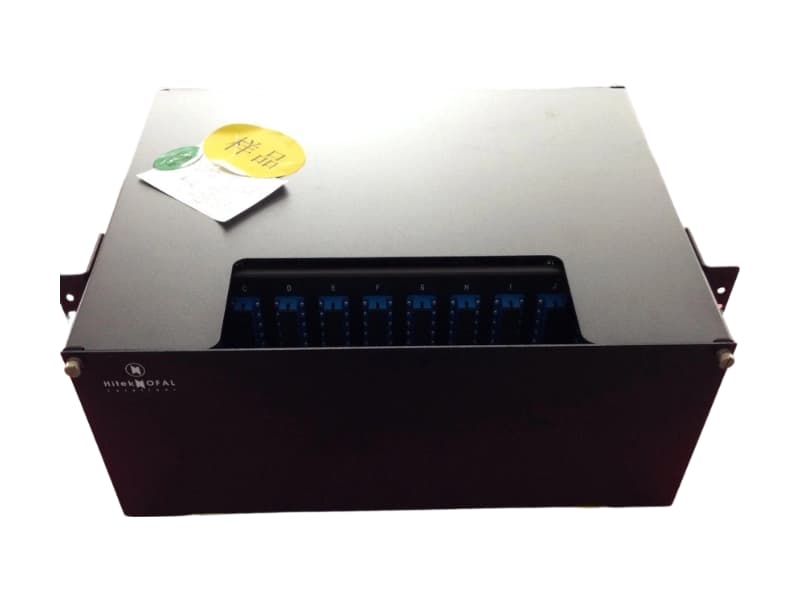

منافذ الإدخال/الإخراج الخلفية

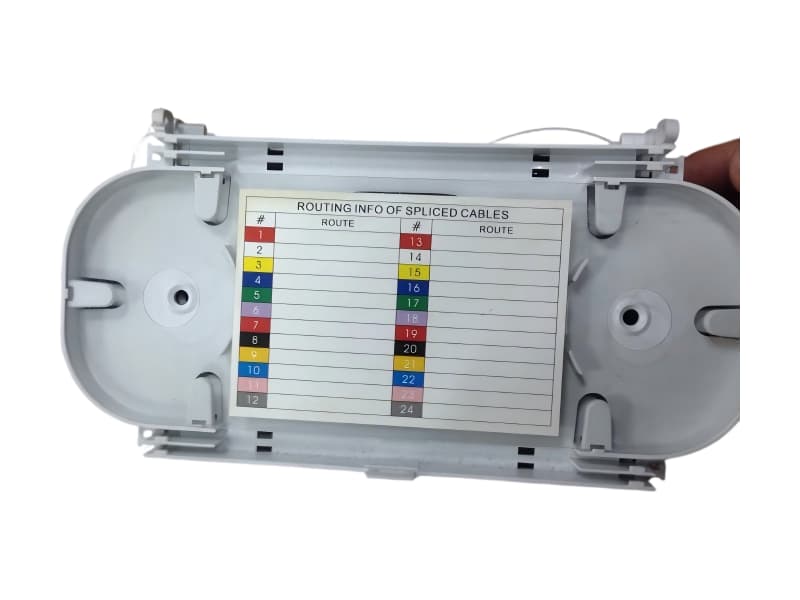

تأمين الكابلات

حامل رف

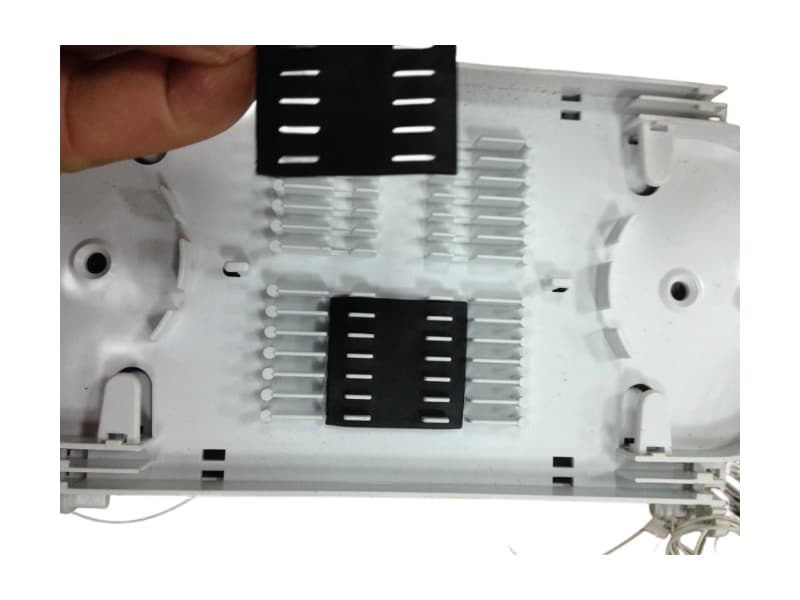

منطقة الوصل

مدخل الكابلات

اللوحة الأمامية

المواصفات الفنية

سعة الألياف	ما يصل إلى 144 ليفًا
نوع المحول	SC Simplex
نوع التركيب	حامل رف مقاس 19 بوصة (منزلق)
ارتفاع	4U (ينطبق على مقاس 21 بوصة و23 بوصة مع الأقواس)
مادة	صفائح فولاذية عالية الجودة مدرفلة على البارد
تشطيب السعر	بلاستيك مرشوش
الأبعاد (الارتفاع × العرض × العمق)	176 × 482 × 350 مم
الأداء البصري	التوهين ≤ 0.5 ديسيبل؛ فقدان العودة ≥ 40-60 ديسيبل
درجة حرارة التشغيل	من -20 درجة مئوية إلى +40 درجة مئوية

معلومات الطلب

اسم المنتج	رمز الطلب	نموذج	أقصى سعة	الأبعاد (مم)	طلب
وحدة توزيع ضوئية مثبتة على رف	KMODF144SCxxyz	144 منفذ SC أحادي الاتجاه	144 نواة	176 × 482 × 350	رف 19 بوصة (4U)

معلومات التغليف

التعبئة والتغليف	وحدة واحدة / كرتون
عبوة كرتونية	كرتون صلب قياسي للتصدير
الملحقات المرفقة	صواني التوصيل، أطقم تثبيت الكابلات، براغي الرفوف
التخصيص	متوفر عند الطلب (الشعار/اللون/السعة)

الأسئلة الشائعة

Q هل يمكن تركيب وحدة توزيع البيانات هذه في رفوف الخوادم القياسية مقاس 19 بوصة؟

A: نعم. خاصتنا لوحة توصيل الألياف الضوئية ذات 144 منفذًا هو معيار حامل رف مقاس 19 بوصة يتميز بتصميم بارتفاع 4U. بالإضافة إلى ذلك، يمكن تعديله ليناسب رفوفًا بقياس 21 بوصة أو 23 بوصة باستخدام أقواس التثبيت المناسبة، مما يجعله متعدد الاستخدامات للغاية لمختلف بيئات غرف الخوادم.

Q ما هي مزايا التصميم المنزلق؟

A: ال لوحة توصيل منزلقة يُتيح التصميم سهولة التشغيل والصيانة، كما يوفر سهولة الوصول إلى المكونات الداخلية. لوحات محولات معيارية و منطقة الوصل دون إزالة الوحدة بأكملها من الرف، مما يسهل عملية تجريد الكابلات وتثبيتها ولف الألياف بكفاءة.

Q كيف يضمن نظام توزيع الإشارات الضوئية (ODF) جودة توزيع الإشارات عالية الكثافة؟

A: تتميز الوحدة بـ تصميم مثالي لمسار الألياف وهذا يضمن الحد الأدنى نصف قطر انحناء الألياف يتم الحفاظ عليه لمنع فقدان الإشارة. بفضل تصميمه عالي الجودة، يوفر توهينًا منخفضًا للموصل (≤0.5 ديسيبل) وفقدانًا عاليًا للإشارة المرتدة (APC ≥60 ديسيبل، UPC ≥50 ديسيبل)، مما يلبي متطلبات شبكات PON و أنظمة FTTX.

Q هل يمكنني استخدام أنواع مختلفة من الألياف مع جهاز توزيع الألياف الضوئية ذي 144 منفذًا؟

A: نعم. يمكن استخدام ODF مع جميع أنواع الكابلات. بناءً على احتياجاتك الخاصة، يمكنك طلب تكوينات لـ أحادي الوضع (SM) أو متعدد الأوضاع (MM) الألياف، التي تدعم أنواعًا محددة من الألياف مثل G652D، G657A، أو OM1/OM2/OM3.
