علبة مانعة للتسرب ميكانيكياً لوصلات الألياف الضوئية المضمنة GJS-6814-C FTTX/PON

بيت منتجات 1. حلول توصيل الألياف الضوئية

علبة مانعة للتسرب ميكانيكياً لوصلات الألياف الضوئية المضمنة GJS-6814-C FTTX/PON

6-Port Mechanical Seal Fiber Optic Joint Box for FTTX Networks

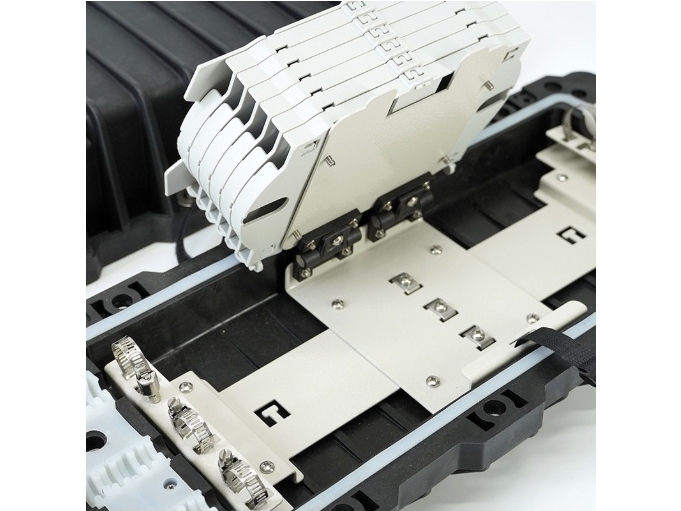

High-Density 1152 Core Ribbon Horizontal Fiber Splice Enclosure

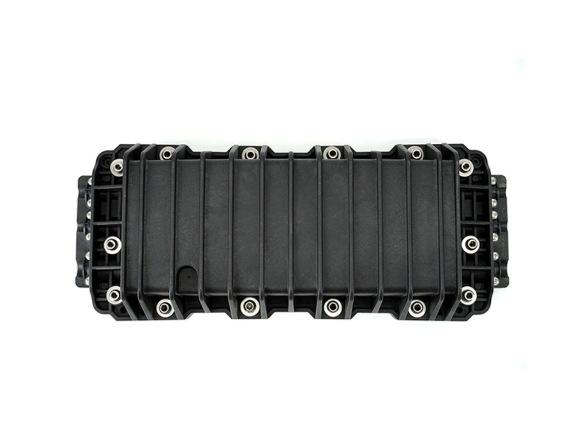

Stacked PC+ABS Splice Trays Inside GJS-6814-C Fiber Distribution Closure

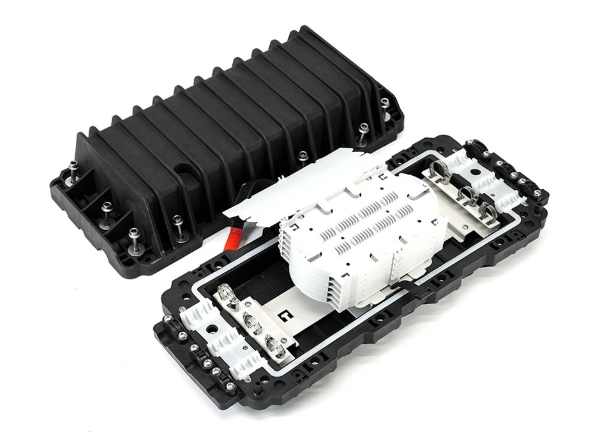

Aerial Mounted GJS-6814-C Inline Fiber Splice Case

علبة مانعة للتسرب ميكانيكياً لوصلات الألياف الضوئية المضمنة GJS-6814-C FTTX/PON

Name: علبة مانعة للتسرب ميكانيكياً لوصلات الألياف الضوئية المضمنة GJS-6814-C FTTX/PON
Availability: InStock

يُعدّ GJS-6814-C وصلة ألياف ضوئية متينة حاصلة على تصنيف IP68، مصممة خصيصًا للشبكات عالية الكثافة، وتدعم ما يصل إلى 1152 نواة شريطية مع مانع تسرب ميكانيكي آمن بستة منافذ. بفضل تصنيعها من مواد بوليمرية متينة، توفر هذه الوصلة حلاً متعدد الاستخدامات وموثوقًا للغاية لتوزيع تطبيقات FTTX/PON الهوائية والأرضية والمثبتة على الجدران.

Inquiry now

الميزات الرئيسية

■ تم تصميمها لتوزيعات الشبكات عالية الكثافة، وتدعم سعة هائلة تصل إلى 1152 نواة شريطية أو 288 نواة مجمعة عبر 6 صواني كحد أقصى.
■ مصنوع من بلاستيك معدل بالبوليمر متين، ويتميز بهيكل إغلاق من البولي كربونات والألياف الزجاجية، وصواني وصل داخلية من البولي كربونات والأكريلونيتريل بوتادين ستايرين من أجل مقاومة بيئية فائقة.
■ يتميز بهيكل إحكام ميكانيكي عالي الكفاءة يستخدم تكوينًا بستة منافذ (3 مداخل، 3 مخارج) لا يتطلب أدوات خاصة للتركيب.
■ يشتمل على تصميم مفصلي ذكي مزود بمسامير قوية، مما يضمن سهولة الفتح وإعادة الدخول الموثوقة لصيانة الشبكة الروتينية.
■ يحافظ بشكل صارم على سلامة الإشارة مع التحكم الكامل في نصف قطر الانحناء، مما يضمن أن نصف قطر انحناء الألياف يظل > 30 مم.
■ يوفر درجة حماية معتمدة IP68 ويستخدم مواد بلاستيكية مقاومة للشيخوخة إلى جانب تجميعات فرعية معدنية مقاومة للتآكل من أجل عمر خدمة يتجاوز 20 عامًا.

التطبيقات

■ يعمل كعقدة توزيع حيوية لإنهاء كابلات الألياف الضوئية المتفرعة في اتجاه المصب ضمن شبكات الاتصالات الضوئية المتقدمة PON.
■ يوفر وصولاً قوياً من الطرف A/B للكابلات الضوئية الثقيلة المنتشرة عبر بنى تحتية واسعة النطاق لتقنية FTTX.
■ مُصممة بشكل مثالي لتوصيل وتثبيت كابلات الوصول متعددة الألياف عالية السعة بشكل آمن، بالإضافة إلى وصل خطوط الألياف المفردة منخفضة السعة.
■ تدعم إمكانيات النشر متعددة الاستخدامات عمليات التركيب المعقدة بما في ذلك التركيب الهوائي، وتركيب خطوط الأنابيب الجدارية، وتركيب غرف التفتيش، والتركيب تحت الأرض.

عرض المنتج والهيكل الداخلي

GJS-6808-B product appearance with hinged buckle design

صواني التوصيل الداخلية مع فتح الغطاء

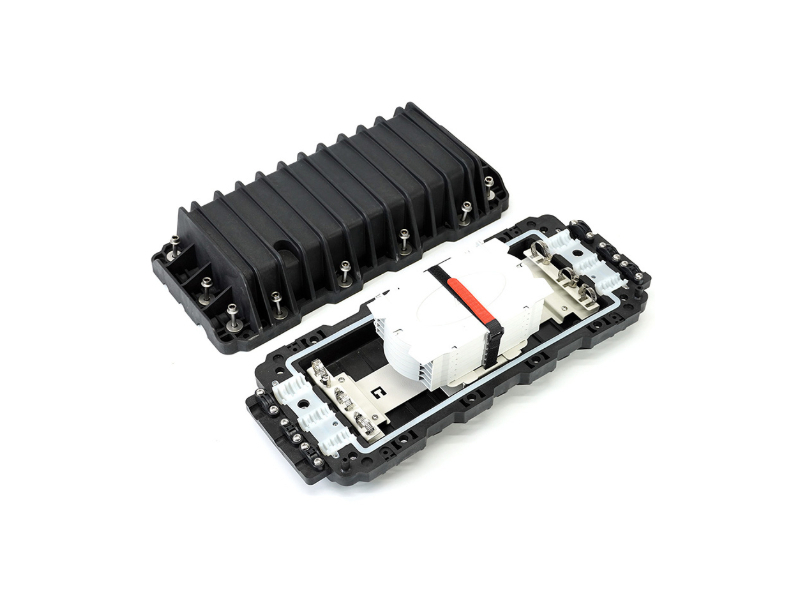

Internal PC+ABS splice tray showing fiber routing

تخطيط صواني التوصيل الآمنة

Structure drawing of GJS-6808 with dimensions

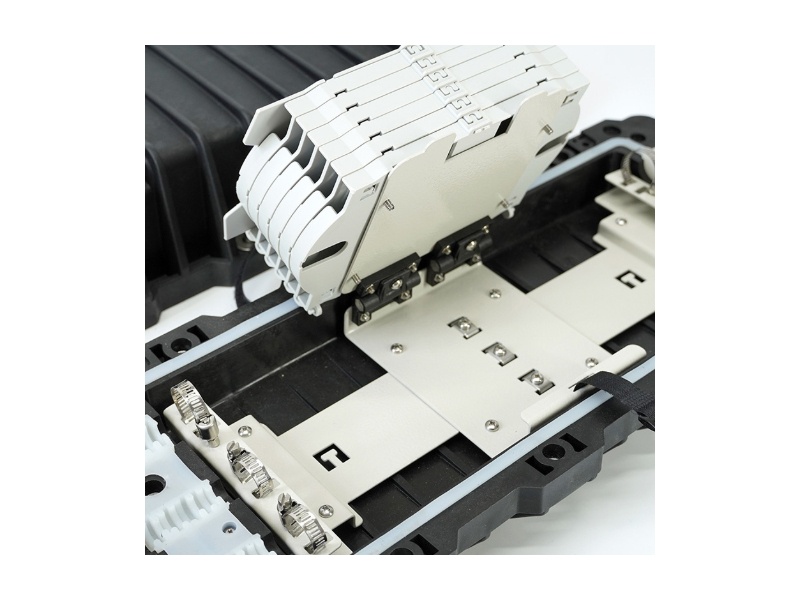

عرض آلية الدرج المفصلي

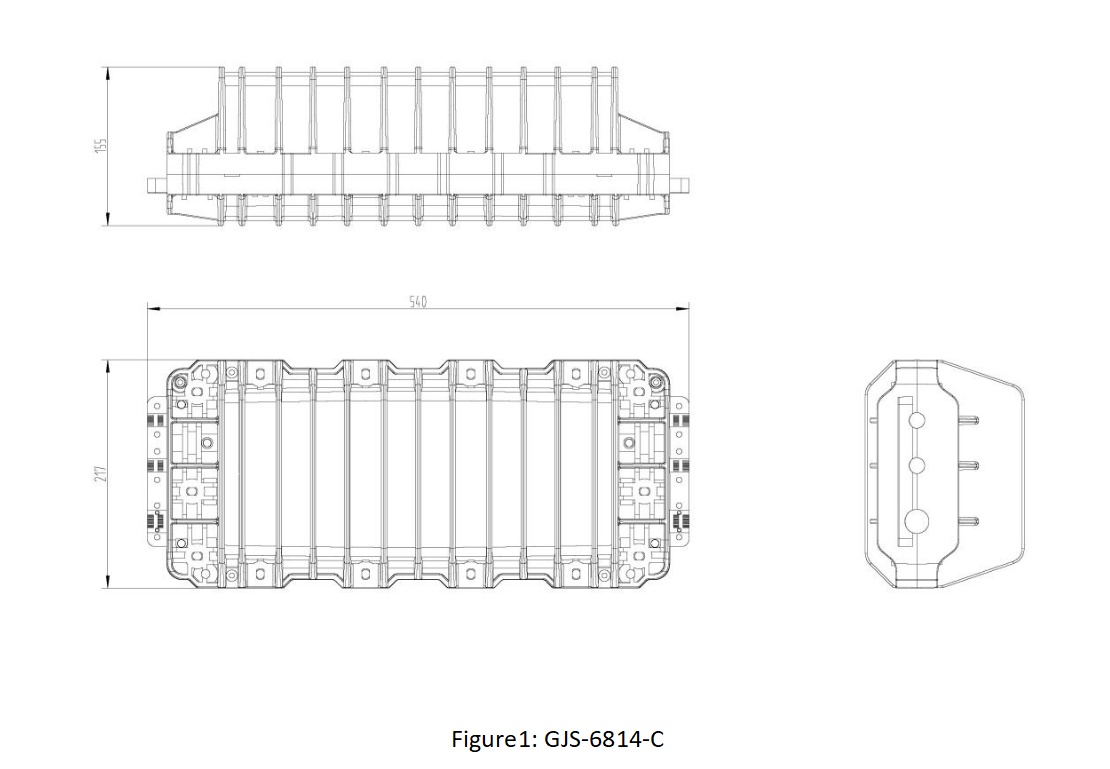

GJS-6814-C IP68 Inline Mechanical Fiber Optic Splice Closure

الأبعاد والسعة

رقم الموديل	GJS-6814-C
أسلوب	خطي/ أفقي
أبعاد	540 (طول) × 217 (عرض) × 155 (ارتفاع) ملم
الوزن (كجم)	4.0 - 4.5
مادة	البلاستيك المعدل بالبوليمر
نوع الختم	مانع تسرب ميكانيكي
درجة الحماية	IP68
منافذ الكابلات	3 مداخل و 3 مخارج
قطر الكابل	القطر 10-18 مم
سعة وصل الألياف	96/144/288 (حزمة)/ 576/1152 (شريط)
سعة الصينية	24/48 (حزمة)/ 6/12 (شريط)
عدد الصواني	6 كحد أقصى
طلب	تركيب هوائي/جداري/خط أنابيب/دفن مباشر/فتحة تفتيش

الأداء البدني

تحكم كامل في نصف قطر الانحناء	نصف قطر الانحناء > 30 مم
قابلية الاشتعال	GB5169.7 التجربة أ
الظروف المحيطة - درجة حرارة التشغيل	-40 درجة مئوية ~ +65 درجة مئوية
الظروف المحيطة - الرطوبة النسبية	≤ 85% (+30 درجة مئوية)
الظروف المحيطة - الضغط الجوي	70~106 كيلو باسكال
الظروف المحيطة - درجة حرارة التخزين	-25 درجة مئوية ~ +60 درجة مئوية
قوة الجهد	تحت تيار مباشر بجهد أقل من 15 كيلو فولت، دون حدوث انهيار أو ظاهرة وميض.
مقاومة العزل	≥2×104 ميجا أوم
قوة الشد	≥800 نيوتن
مقاومة التسرب	قم بنفخ الغطاء، مما يجعل الضغط الداخلي يصل إلى 100 كيلو باسكال، ثم ضع الغطاء في الماء لمدة تزيد عن 15 دقيقة، دون حدوث أي فقاعات أو انخفاض في الضغط.
قوة التأثير	يمكن أن يتحمل 16 نيوتن متر بعد 3 مرات من الصدمات؛ ولا يوجد أي تشقق في الهيكل.

تطبيقات التركيب

مثبتة جواً

تم تصميمها خصيصاً ليتم تثبيتها بشكل آمن في بيئات خطوط الاتصالات العلوية، لإدارة نقاط التوزيع عالية السعة.

مثبت على الحائط/خط الأنابيب

يوفر توافقًا استثنائيًا للتركيب على الجدران السطحية أو التكامل المباشر داخل خطوط أنابيب البنية التحتية الصعبة.

الدفن المباشر / فتحة التفتيش

تم تصميمها بشكل متين مع حماية IP68 وقوة تحمل للصدمات تصل إلى 16 نيوتن متر للتعامل مع الرطوبة والضغط الشديدين في غرف التفتيش والدفن المباشر تحت الأرض.

معلومات الطلب

يكتب	مقاس	حجم الكرتون الداخلي	حجم الكرتون الخارجي
GJS-6814-C	540×217×155 مم	570×235×180 مم (قطعة واحدة)	580×460×530 مم (6 قطع)

مُكَمِّلات

الملحقات القياسية

غرض	وصف	الكمية
1	صنبور عازل	لفة واحدة
2	أنبوب الحماية للوصلات	حقيبة واحدة
3	رباط كابل من النايلون	حقيبة واحدة
4	سدادة الخانق	قطعتان
5	دليل التثبيت	مجموعة واحدة
6	أنبوب EVA	لفة واحدة

ملحق اختياري

غرض	وصف	الكمية
1	صمام الهواء	مجموعة واحدة
2	تجهيزات تركيب هوائي	مجموعة واحدة
3	تجهيزات التثبيت على الحائط	مجموعة واحدة
4	سلك التأريض	مجموعة واحدة

الأسئلة الشائعة

Q كيف يعمل هذا الغطاء شديد التحمل في البيئات الرطبة أو تحت الأرض؟

A: ممتاز للغاية. يحافظ الغلاف على درجة حماية IP68، وقد تم التحقق بدقة من عدم وجود أي تسريب. يتحمل الغلاف بأمان ضغطًا داخليًا يصل إلى 100 كيلو باسكال عند غمره بالكامل في الماء لأكثر من 15 دقيقة، دون تسجيل أي فقاعات أو انخفاض في الضغط.

Q ما هو التركيب الهيكلي الذي يمنحه عمر خدمة يصل إلى 20 عامًا؟

A: يستخدم هذا المنتج بلاستيكًا معدلاً عالي المتانة مصنوعًا من البوليمر، ويتميز بهيكل إغلاق رئيسي من البولي كربونات والألياف الزجاجية، بالإضافة إلى صواني توصيل داخلية من البولي كربونات والأكريلونيتريل بوتادين ستايرين. ويُعزز هذا التصميم ببلاستيك مقاوم للتقادم وأجزاء معدنية مقاومة للتآكل، مما يضمن عمرًا افتراضيًا يتجاوز 20 عامًا.

Q ما هي أقصى سعة للألياف وتكوين المنافذ لجهاز GJS-6814-C؟

A: يتميز هذا الطراز المدمج بستة منافذ للكابلات (ثلاثة مداخل وثلاثة مخارج) تستوعب كابلات بقطر يتراوح بين 10 و18 مم. صُمم هذا الطراز لقابلية توسع هائلة، حيث يتسع لما يصل إلى ستة صوانٍ تدعم سعة قصوى تبلغ 288 ليفًا ضوئيًا (حزمة) أو ما يصل إلى 1152 ليفًا ضوئيًا (شريط).
