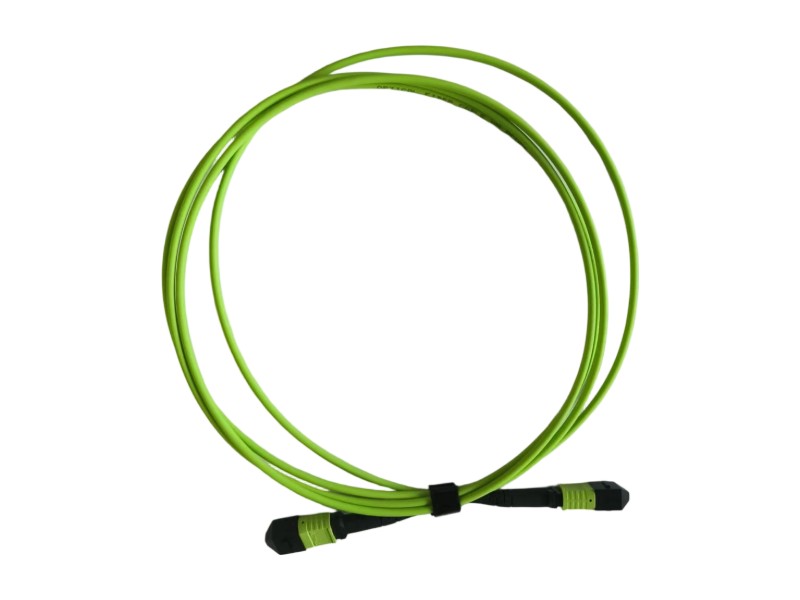

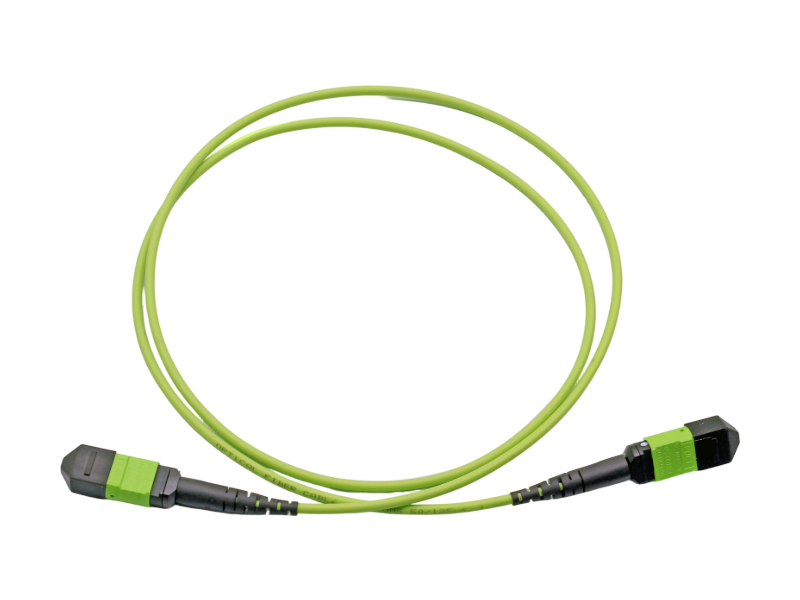

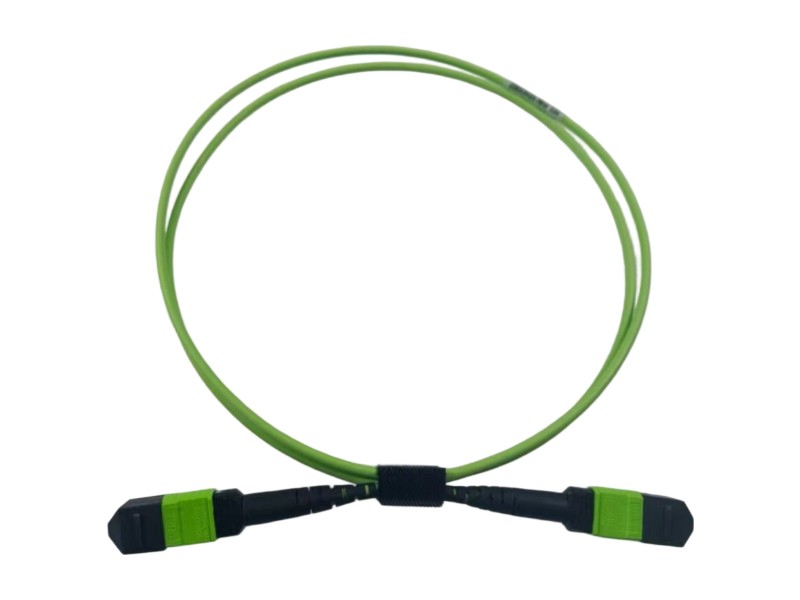

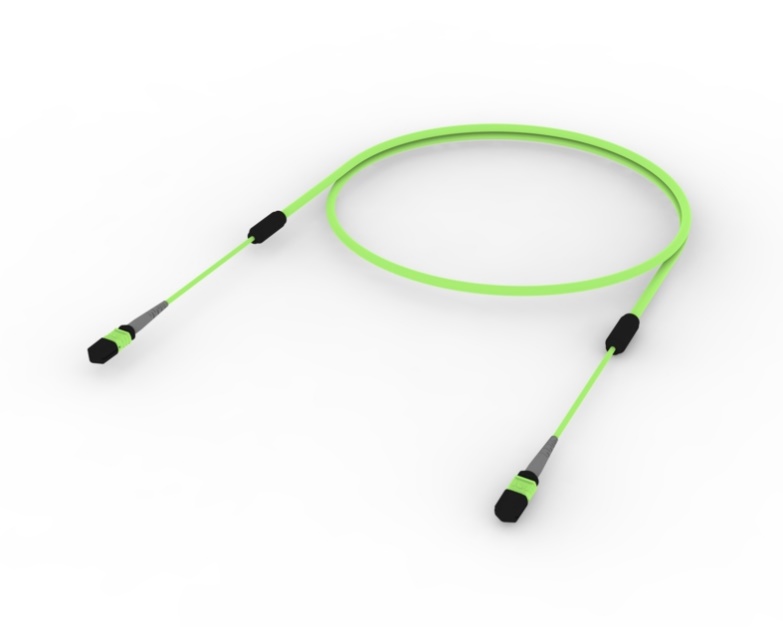

كابل توصيل ألياف ضوئية متعدد الأوضاع 8F OM5 MPO/PC إلى MPO/PC، لون أخضر ليموني

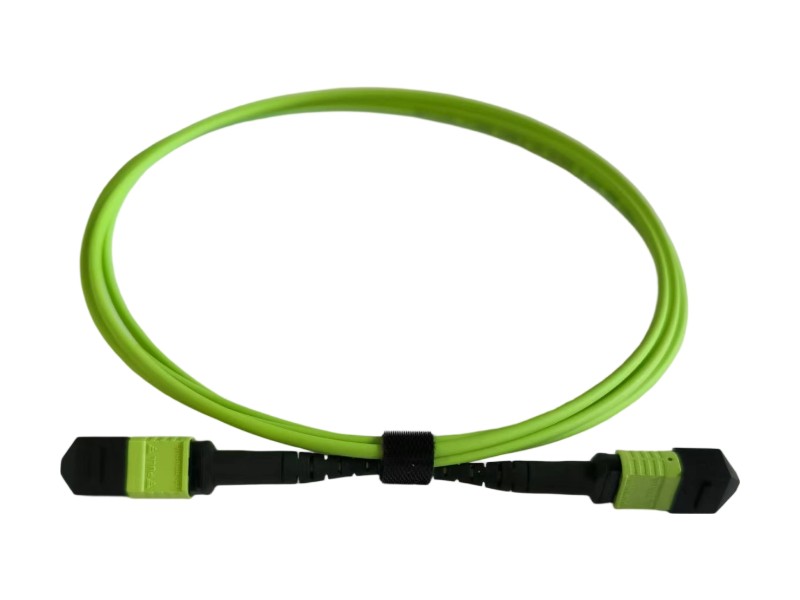

غالي كابل توصيل متعدد الأوضاع 8F OM5 MPO/PC إلى MPO/PC (أخضر ليموني) عزز إمكانيات مركز البيانات وشبكة التخزين (SAN) لديك باستخدام كابل التوصيل متعدد الأوضاع K&M OM5 ذو 8 ألياف من نوع MPO/PC إلى MPO/PC. صُمم هذا الكابل الأخضر الليموني OM5 خصيصًا لبنى الجيل التالي عالية الكثافة، وهو مُجهز مسبقًا بنسبة 100% ومُختبر في المصنع لضمان نقل ضوئي سلس. يتوافق مع معايير IEC-61754-7، ويدعم بروتوكولات فائقة السرعة 40G و100G.

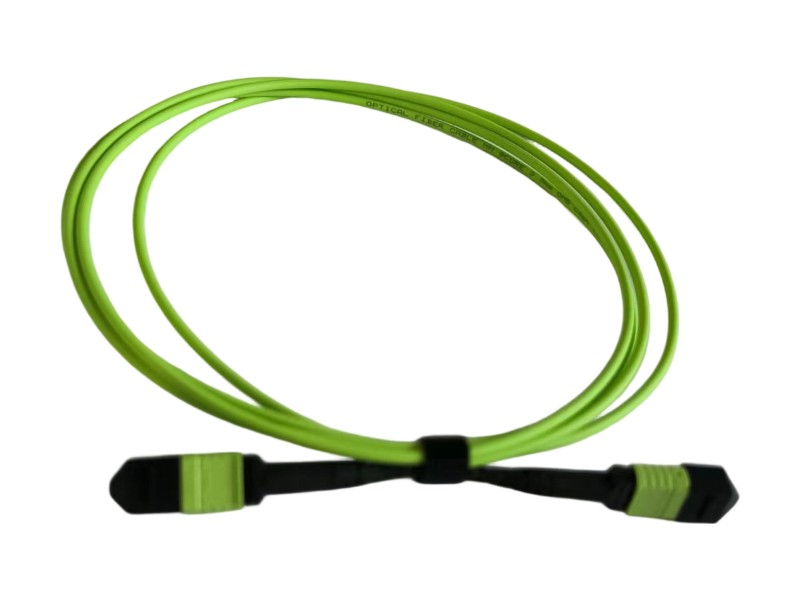

توفر ألياف OM5 متعددة الأنماط أداءً استثنائيًا في عرض النطاق الترددي عبر أطوال موجية 850 نانومتر و953 نانومتر و1300 نانومتر، وتتميز بنصف قطر انحناء صغير يبلغ 7.5 ملم فقط لمرونة فائقة في التوجيه. وبفضل غلافها المقاوم للهب LSZH، تضمن أقصى درجات الأمان والمتانة في البيئات بالغة الأهمية.

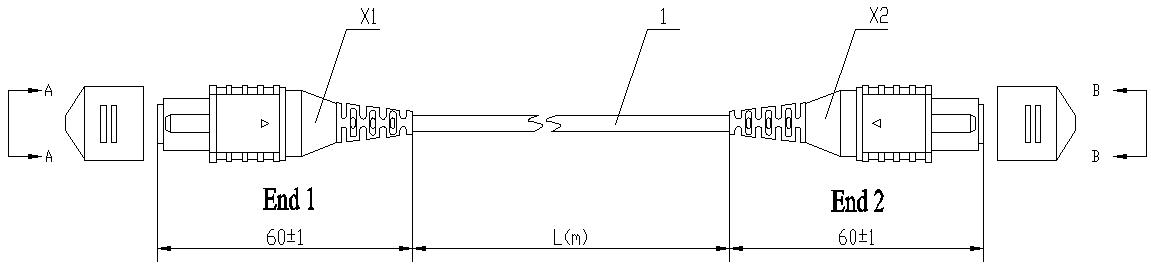

رسم تخطيطي لتجميع كابل الألياف الضوئية
| لا. | عنصر | متطلبات | لا. | عنصر | متطلبات |
|---|---|---|---|---|---|
| X1 | موصل MPO | 8 أنوية، | 1 | كابل بصري 3.0 مم | انظر الملحق أ |
| لا. | قائمة المواد | النوع والمواصفات | الطول (ل) |
|---|---|---|---|
| 1 | 1MPO/PC(8F) إلى 1MPO/PC (8F) أخضر ليموني النوع B OM5 الطول | **م |

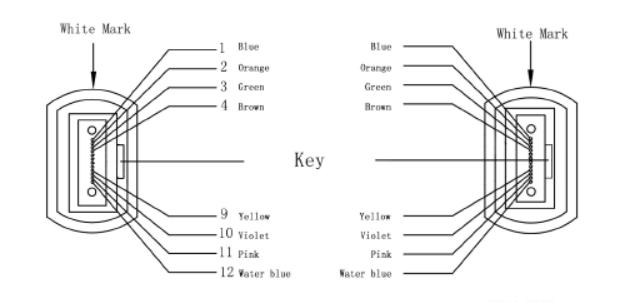

| الجزء الأول | لون | الجزء النهائي |
|---|---|---|
| X1-1 | أزرق | X2-1 |
| X1-2 | البرتقالي | X2-2 |
| X1-3 | أخضر | X2-3 |
| X1-4 | بني | X2-4 |
| X1- | X2- | |
| X1- | X2- | |
| X1- | X2- | |
| X1- | X2- | |
| X1-9 | أصفر | X2-9 |
| X1-10 | أرجواني | X2-10 |
| X1-11 | لون القرنفل | X2-11 |
| X1-12 | أكوا | X2-12 |
| موصل MPO | معيار حلقة تثبيت SM MT | خسارة منخفضة حلقة تثبيت SM MT | معيار حلقة تثبيت MM MT | خسارة منخفضة حلقة تثبيت MM MT | |||
|---|---|---|---|---|---|---|---|
| بولندي | شركة APC | PC | شركة APC | PC | PC | PC | |
| الإدخال الخسارة (ديسيبل) | عادي | 0.50 | 0.50 | 0.30 | 0.30 | 0.50 | 0.30 |
| الحد الأقصى | 0.70 | 0.70 | 0.50 | 0.50 | 0.70 | 0.50 | |
| فقدان الإشارة (ديسيبل) | 60 | 45 | 60 | 45 | 20 | 20 | |
| قابلية التبادل (ديسيبل) | ≤0.3 ديسيبل | ||||||
| المتانة (ديسيبل) | <0.2 ديسيبل (500 عملية تزاوج، وفقًا لمعيار EIA-455-21A) | ||||||
| قوة الشد (ديسيبل) | ≤0.3 ديسيبل (بحد أقصى 66 نيوتن) | ||||||
| درجة حرارة التشغيل (درجة مئوية) | -20 ~ +60 | ||||||
| درجة حرارة التخزين (درجة مئوية) | -40 ~ +80 | ||||||
| أغراض | مواصفة | ||
|---|---|---|---|
| عدد الألياف | 2-12 | 14-24 | |
| الألياف الضوئية | القطر (±5 ميكرومتر) | 250 | |
| لون | 1. أبيض 2. أزرق 3. برتقالي 4. أخضر 5. بني 6. رمادي 7. أحمر 8. أسود 9. أصفر 10. بنفسجي 11. وردي 12. أزرق مخضر | يتم فصل المجموعة الثانية المكونة من 12 ليفًا ذات الحلقات السوداء عن المجموعة الأولى المكونة من 12 ليفًا، ولون الليف رقم 20 طبيعي. | |
| تعزيز النواة | خيوط الأراميد | ||
| قماش السترة | LSZH | ||
| كابل | لون | الأصفر للألياف أحادية النمط؛ البرتقالي للألياف متعددة الأنماط؛ أو أي لون آخر متوفر عند الطلب | |
| القطر الخارجي (±0.5 مم) | 3.0 | 3.8 | |
| وزن الكابل (كجم/كم) | 8.3 تقريبًا | حوالي 10.8 | |
| نوع الألياف | أحادي النمط G652D (1310/1550 نانومتر) | أحادي النمط G657A1 (1310/1550 نانومتر) | أحادي النمط G657A2 (1310/1550 نانومتر) | |
|---|---|---|---|---|
| التوهين | عادي | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| الحد الأقصى | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | |
| ميل التشتت الصفري | ≤0.091 بيكو ثانية/كم·نانومتر مربع | ≤0.092 بيكو ثانية/كم·نانومتر مربع | ≤0.092 بيكو ثانية/كم·نانومتر مربع | |
| التشتت (1285~1340 نانومتر) | -3.5 – 3.5ps/(nm·km) | -3.5 – 3.5ps/(nm·km) | -3.5 – 3.5ps/(nm·km) | |
| قطر مجال الوضع (عند 1300 نانومتر) | 9.3±0.4 ميكرومتر | 8.8±0.4 ميكرومتر | 8.8±0.4 ميكرومتر | |
| كابل طول الموجة المقطوعة (نانومتر) | ≤1260 نانومتر | ≤1260 نانومتر | ≤1260 نانومتر | |
| نصف قطر الانحناء الأدنى (مم) | 16 مم | 10 مم | 7.5 مم | |
| قطر الغلاف (ميكرومتر) | 125±1.0 | 125±1.0 | 125±1.0 | |
| نوع الألياف | متعدد الأوضاع (62.5/125 ميكرومتر) (850/1300 نانومتر) | متعدد الأوضاع (50/125 ميكرومتر) (850/1300 نانومتر) | متعدد الأوضاع BIOM3 (850/1300 نانومتر) | متعدد الأوضاع BIOM4 (850/1300 نانومتر) | |
|---|---|---|---|---|---|
| التوهين (ديسيبل) | عادي | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| الحد الأقصى | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | |
| عرض النطاق الترددي (ميجاهرتز·كم) | ≥200/≥500 | ≥500/≥500 | ≥1500/≥500 | ≥3500/≥500 | |
| عرض النطاق الترددي الفعال للنمط | ----/---- | ----/---- | ≥2000/---- | ≥4700/---- | |
| 10 جيجابت إيثرنت SX (ميجاهرتز·كم) | ---- | ---- | ≤300/---- | ≤550/---- | |
| نصف قطر الانحناء الأدنى (مم) | 30 | 30 | 7.5 | 7.5 | |
| قطر الغلاف (ميكرومتر) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | |
| نوع الألياف | متعدد الأوضاع OM5 (850/953 نانومتر/1300 نانومتر) | |
|---|---|---|
| التوهين | عادي | 3.0/----/1.0 |
| الحد الأقصى | 3.5/----/1.5 | |
| عرض النطاق الترددي | عند 850 نانومتر | ≥3500 ميجاهرتز·كم |
| @953nm | ≥1850 ميجاهرتز·كم | |
| عند 1300 نانومتر | ≥500 ميجاهرتز·كم | |
| النموذج الفعال عرض النطاق الترددي | عند 850 نانومتر | ≥4700 ميجاهرتز·كم |
| @953nm | ≥2470 ميجاهرتز·كم | |
| إيثرنت 10 جيجابت SX @850 نانومتر | ≤600 ميجاهرتز·كم | |
| نصف قطر الانحناء الأدنى | 7.5 مم | |
| قطر الغلاف (ميكرومتر) | 125±1.0 | |
* يجب أن تتوافق الخصائص البصرية الأخرى مع المعايير الدولية IEC 60793/IEC60794 أو ITU-T.
| الخواص الميكانيكية | عدد الألياف من 2 إلى 4 | عدد الألياف من 6 إلى 12 | عدد الألياف 14-24 | |
|---|---|---|---|---|
| قوة الشد | تثبيت | 440 شمالاً | 660 شمالاً | 1320 شمالاً |
| عملية | 130 شمالاً | 200 نيوتن | 400 نيوتن | |
| نصف قطر الانحناء الأدنى (D: قطر الكابل) | تثبيت | 20D | 20D | 20D |
| عملية | 10D | 10D | 10D | |
| مقاومة السحق | 1000 نيوتن / 100 مم | 1000 نيوتن / 100 مم | 1000 نيوتن / 100 مم | |
* يجب أن تتوافق الخصائص الميكانيكية للألياف والكابلات البصرية الأخرى مع المعايير الدولية IEC 60794.
| درجة حرارة النقل | -20 درجة مئوية ~ +60 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية ~ +60 درجة مئوية |
| درجة حرارة التركيب | -20 درجة مئوية ~ +60 درجة مئوية |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية |
| مثبط للهب | IEC 60332-1 |
براميل خشبية أو من الخشب الرقائقي مزودة بحماية.
ضع علامة على الكابل كل متر بواسطة:
مدة التسليم القياسية هي 2 كم/أسطوانة.

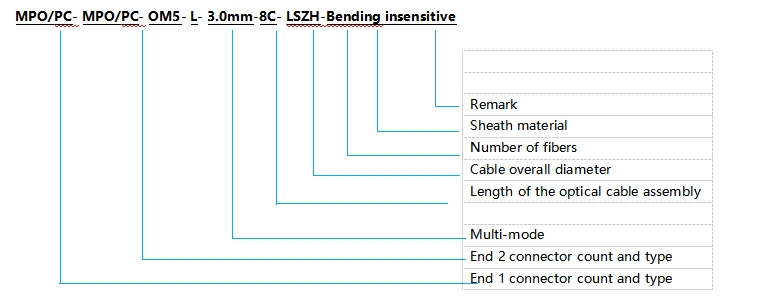

BOCS-G3D-2.0-FA00-2Z
| 1. مادة عازلة محكمة | 2. حدد لون الكابل | رقم الألياف 3 | 4. حدد نوع الألياف |
|---|---|---|---|
| Z=LSZH H=Hytrel | O=برتقالي Y=أصفر أ = أكوا تتوفر ألوان أخرى عند الطلب | 014~024 | B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125 ميكرومتر A1b=62.5/125 ميكرومتر BIOM3= غير حساس للانحناء - أقصى نطاق OM3 BIOM4 = غير حساس للانحناء - ماكس باند OM4 OM5 = غير حساس للانحناء - ماكس باند OM5 |
| من X إلى X | X | X | X | X | X | X | X | X |
|---|---|---|---|---|---|---|---|---|
| نوع الموصل | طلاء MPO | لون الهيكل | نوع الألياف | عدد الألياف | طول الكابل | طول ذيل الحصان | نوع الكابل | قطبية |
| 1 = أنثى MPO 2 = ذكر MPO 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = خاص | 1 = رمز المنتج العالمي (UPC) 2 = جهاز كمبيوتر 3 = APC 8 درجة | 1 = بيج 2 = أكوا 3 = أخضر 4 = أصفر 5 = أسود 6 = أحمر S = خاص | 1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62.5/125 (OM1) | 1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = خاص | 0 = 0.5 متر 1 = 1.0 متر 2 = 2.0 متر 3 = 3.0 متر S = خاص | 0 = 0 متر 1 = 0.5 متر 2 = 0.6 متر 3 = 1.0 متر 4 = 1.5 متر 5 = 2.5 متر 6 = 3.0 متر S = خاص | 1 = شريط مكشوف 2 = بيضاوي 3 = تقريب S = خاص | أ = القطبية أ ب = القطبية ب ج = القطبية ج |
