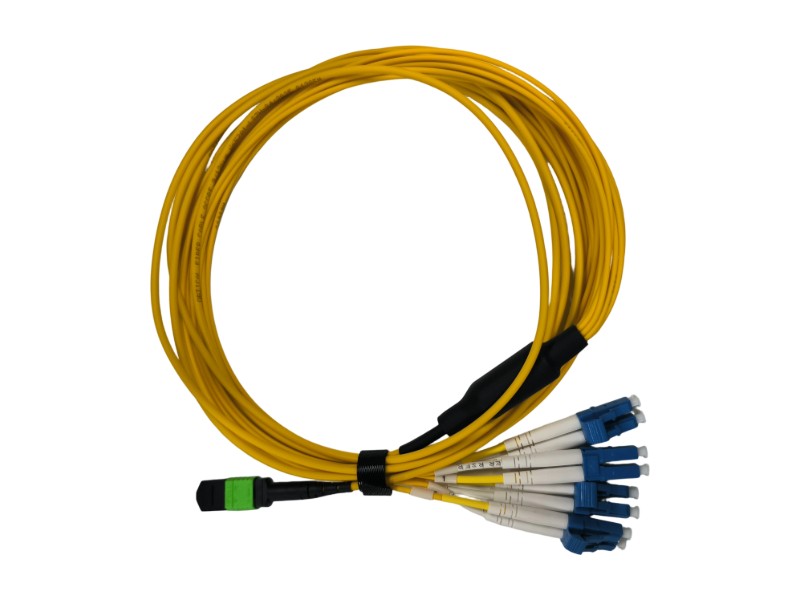

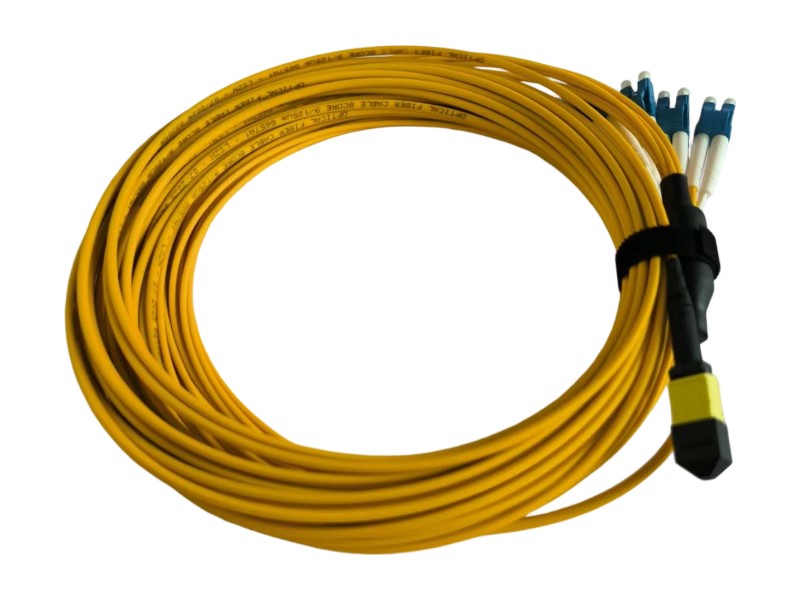

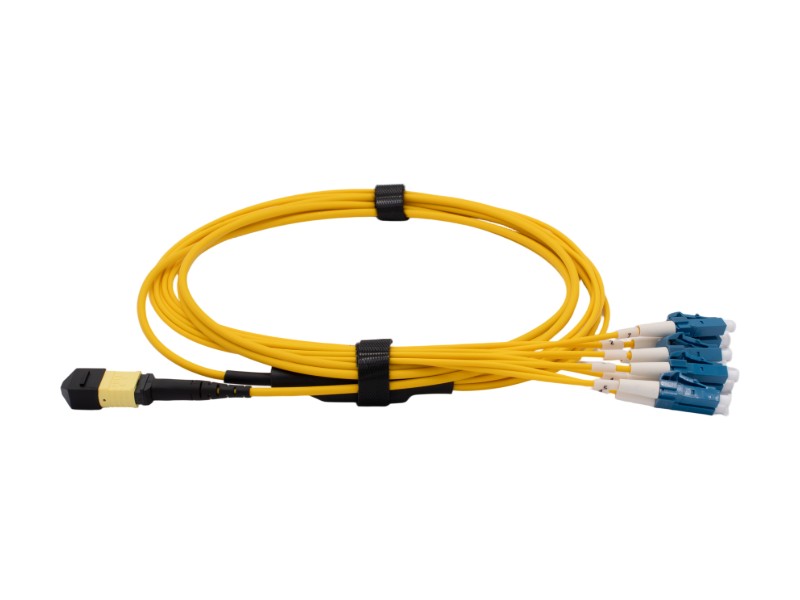

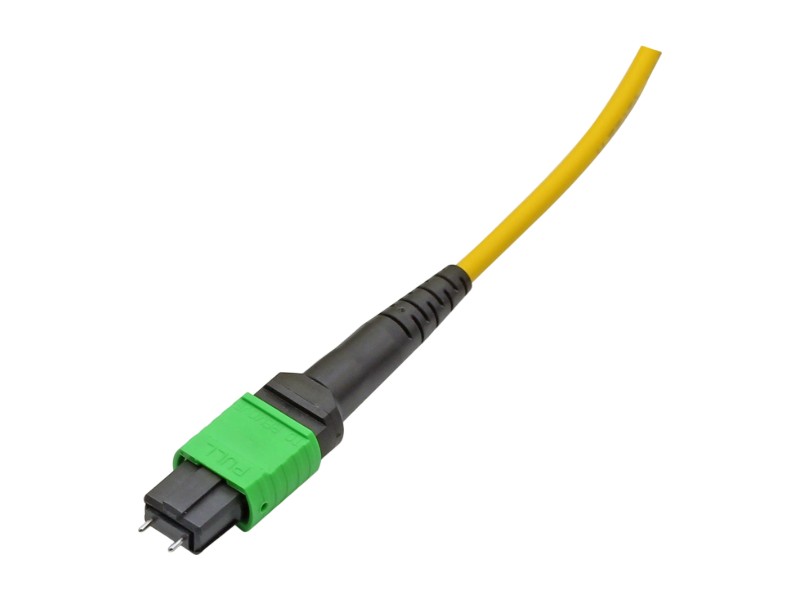

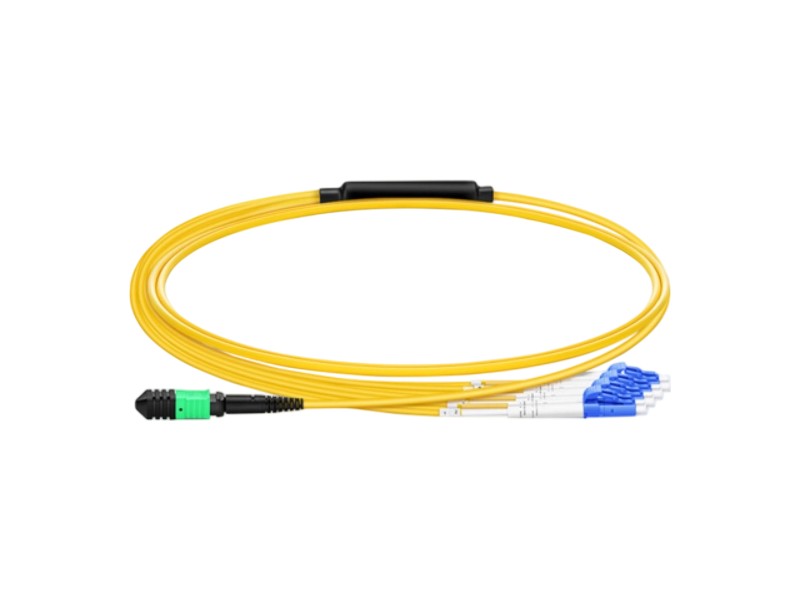

كابل توصيل أحادي الوضع 8F MPO/APC إلى LC/PC مزدوج OS2
متوافق مع معايير IEC-61754-7، موصل MPO يُتيح هذا الكابل النشر السريع في مناطق توزيع المعدات (EDA). وهو يدعم بروتوكولات 40G و100G عالية السرعة بشكل كامل، ويُوفر أداءً بصريًا استثنائيًا مع فقد إدخال نموذجي منخفض يصل إلى 0.30 ديسيبل لموصلات MPO أحادية الوضع منخفضة الفقد، و≤ 0.2 ديسيبل لموصلات LC. يُغلف هذا الكابل بغلاف أصفر متين ومقاوم للهب بسمك 3.0 مم من مادة LSZH، مما يضمن الموثوقية والسلامة الفائقة في البيئات عالية الكثافة.

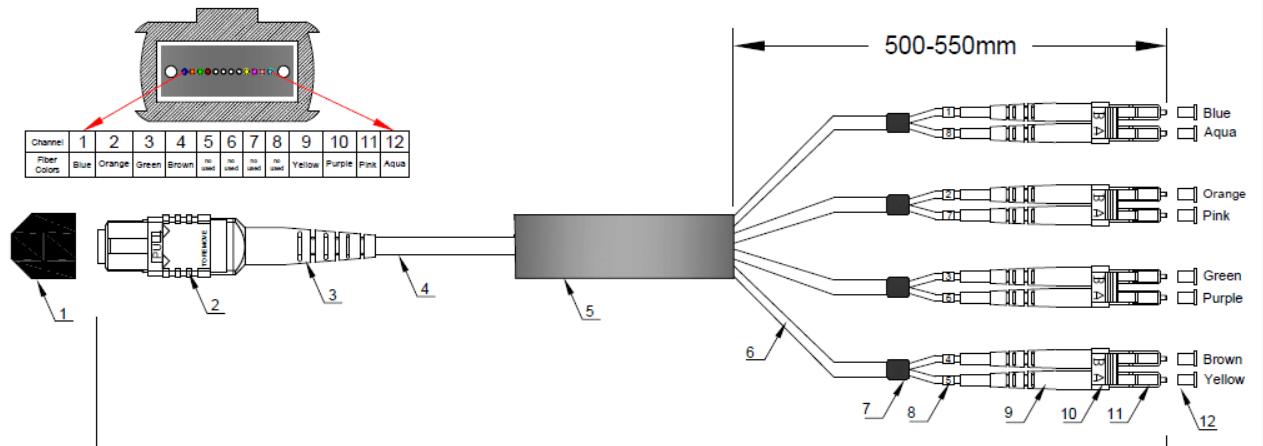

رسم تخطيطي لتجميع كابل الألياف الضوئية
| لا. | عنصر | متطلبات |
|---|---|---|
| X1 | 8MPO/APC-LC مزدوج | 8 أنوية |
| 1 | كابل بصري 3.0 مم | الفرع الفرعي بقطر خارجي 2.0 مم وطول 0.5 متر أو طول حسب الطلب |
| لا. | النوع والمواصفات | الطول (ل) |
|---|---|---|
| 1 | MPO/APC أخضر (8F) لتوزيع LC/PC أزرق مزدوج (8F) النوع A 8F SM OS2 الطول | 3m |

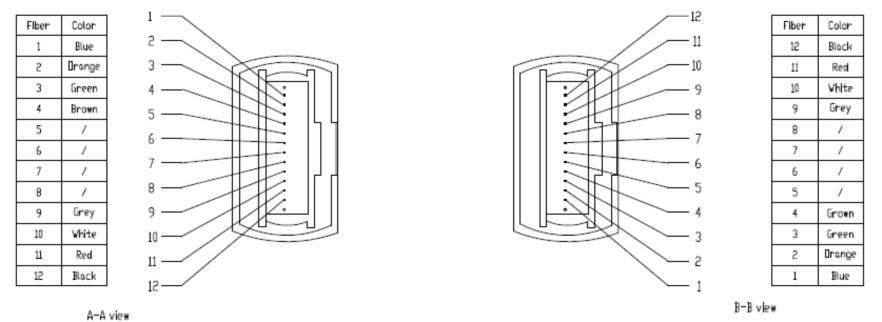

رمز PIN لموصلات MPO
| الجزء الأول | لون | الجزء النهائي |
|---|---|---|
| X1-1 | أزرق | X2-1 |
| X1-2 | البرتقالي | X2-2 |
| X1-3 | أخضر | X2-3 |
| X1-4 | بني | X2-4 |
| X1-5 | / | X2-5 |
| X1-6 | / | X2-6 |
| X1-7 | / | X2-7 |
| X1-8 | / | X2-8 |
| X1-9 | رمادي | X2-9 |
| X1-10 | أبيض | X2-10 |
| X1-11 | أحمر | X2-11 |
| X1-12 | أسود | X2-12 |
| موصل MPO | قياسي، حلقة تثبيت صغيرة الحجم | فقدان منخفض، حلقة تثبيت SM MT | قياسي، حلقة تثبيت MM MT | حلقة تثبيت منخفضة الفقد، MM MT | ||
|---|---|---|---|---|---|---|
| شركة APC | PC | شركة APC | PC | PC | PC | |
| فقد الإدخال (ديسيبل) نموذجي | 0.50 | 0.50 | 0.30 | 0.30 | 0.50 | 0.30 |
| أقصى فقد إدخال (ديسيبل) | 0.70 | 0.70 | 0.50 | 0.50 | 0.70 | 0.50 |
| فقدان الإشارة (ديسيبل) | 60 | 45 | 60 | 45 | 20 | 20 |
| قابلية التبادل (ديسيبل) | ≤0.3 ديسيبل | |||||
| المتانة (ديسيبل) | <0.2 ديسيبل (500 عملية توصيل، وفقًا لمعيار EIA-455-21A) | |||||
| قوة الشد (ديسيبل) | ≤0.3 ديسيبل (بحد أقصى 66 نيوتن) | |||||
| درجة حرارة التشغيل (درجة مئوية) | -20 ~ +60 | |||||
| درجة حرارة التخزين (درجة مئوية) | -40 ~ +80 | |||||
| البند (LC/SC/FC/ST) | وضع UPC أحادي | وضع APC أحادي | متعدد الأوضاع |
|---|---|---|---|
| فقد الإدخال | ≤ 0.2 ديسيبل (نموذجي) 0.3 ديسيبل (كحد أقصى) | ≤ 0.2 ديسيبل (نموذجي) 0.3 ديسيبل (كحد أقصى) | ≤ 0.2 ديسيبل (نموذجي) 0.3 ديسيبل (كحد أقصى) |
| خسارة العودة | ≥50 ديسيبل | ≥65 ديسيبل | ≥25 ديسيبل |
| متانة | 500 مرة على الأقل | ||
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +85 درجة مئوية | ||
| طول السلك | مخصص | ||
| الألياف الضوئية | 1-144 ألياف | ||
| أغراض | المواصفات (عدد الألياف من 2 إلى 12) | المواصفات (عدد الألياف 14~24) | |
|---|---|---|---|
| الألياف الضوئية | القطر (±5 ميكرومتر) | 250 | |
| لون | 1. أبيض 2. أزرق 3. برتقالي 4. أخضر 5. بني 6. رمادي 7. أحمر 8. أسود 9. أصفر 10. بنفسجي 11. وردي 12. أزرق مخضر | يتم فصل المجموعة الثانية المكونة من 12 ليفًا ذات الحلقات السوداء عن المجموعة الأولى المكونة من 12 ليفًا، ولون الليف رقم 20 طبيعي. | |
| تعزيز النواة | خيوط الأراميد | ||
| قماش السترة | LSZH | ||
| كابل | لون | الأصفر للألياف أحادية النمط؛ البرتقالي للألياف متعددة الأنماط؛ أو أي لون آخر متوفر عند الطلب | |
| القطر الخارجي (±0.5 مم) | 3.0 | 3.8 | |
| وزن الكابل (كجم/كم) | 8.3 تقريبًا | حوالي 10.8 | |
| نوع الألياف | أحادي النمط G652D (1310/1550 نانومتر) | أحادي النمط G657A1 (1310/1550 نانومتر) | أحادي النمط G657A2 (1310/1550 نانومتر) |
|---|---|---|---|
| التوهين النموذجي | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| أقصى قدر من التوهين | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| ميل التشتت الصفري | ≤0.091 بيكو ثانية/كم·نانومتر مربع | ≤0.092 بيكو ثانية/كم·نانومتر مربع | ≤0.092 بيكو ثانية/كم·نانومتر مربع |
| التشتت (1285~1340 نانومتر) | -3.5 – 3.5ps/(nm·km) | -3.5 – 3.5ps/(nm·km) | -3.5 – 3.5ps/(nm·km) |
| قطر مجال الوضع (عند 1300 نانومتر) | 9.3±0.4 ميكرومتر | 8.8±0.4 ميكرومتر | 8.8±0.4 ميكرومتر |
| كابل طول الموجة المقطوعة (نانومتر) | ≤1260 نانومتر | ≤1260 نانومتر | ≤1260 نانومتر |
| نصف قطر الانحناء الأدنى (مم) | 16 مم | 10 مم | 7.5 مم |
| قطر الغلاف (ميكرومتر) | 125±1.0 | 125±1.0 | 125±1.0 |
ينبغي أن تتوافق الخصائص البصرية الأخرى مع المعايير الدولية IEC 60793/IEC60794 أو ITU-T.
| الخواص الميكانيكية | عدد الألياف من 2 إلى 4 | عدد الألياف من 6 إلى 12 | عدد الألياف 14-24 |
|---|---|---|---|
| قوة الشد (التركيب) | 440 شمالاً | 660 شمالاً | 1320 شمالاً |
| قوة الشد (التشغيل) | 130 شمالاً | 200 نيوتن | 400 نيوتن |
| نصف قطر الانحناء الأدنى (التركيب) | 20D | 20D | 20D |
| نصف قطر الانحناء الأدنى (التشغيل) | 10D | 10D | 10D |
| مقاومة السحق | 1000 نيوتن / 100 مم | ||
| * يجب أن تتوافق الخصائص الميكانيكية للألياف والكابلات البصرية الأخرى مع المعايير الدولية IEC 60794. | |||
| درجة حرارة النقل | -20 درجة مئوية ~ +60 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية ~ +60 درجة مئوية |
| درجة حرارة التركيب | -20 درجة مئوية ~ +60 درجة مئوية |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية |
| مثبط للهب | IEC 60332-1 |
براميل خشبية أو من الخشب الرقائقي مزودة بحماية.
ضع علامة على الكابل كل متر بواسطة:
مدة التسليم القياسية هي 2 كم/أسطوانة.

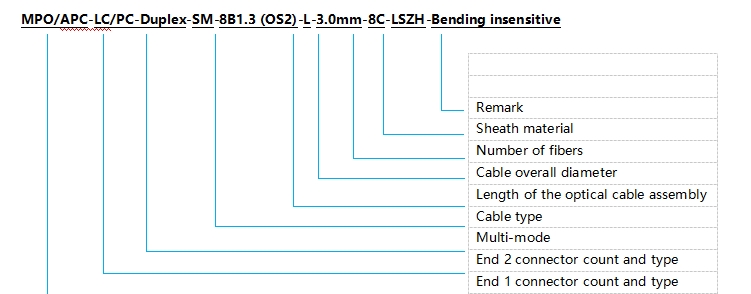

BOCS-G3D-2.0-FA00-2Z
| 1. مادة عازلة محكمة | 2. حدد لون الكابل | رقم الألياف 3 | 4. حدد نوع الألياف |
|---|---|---|---|
| Z=LSZH H=Hytrel | O=برتقالي Y=أصفر أ = أكوا تتوفر ألوان أخرى عند الطلب | 014~024 | B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125 ميكرومتر A1b=62.5/125 ميكرومتر BIOM3= غير حساس للانحناء - أقصى نطاق OM3 BIOM4 = غير حساس للانحناء - ماكس باند OM4 OM5 = غير حساس للانحناء - ماكس باند OM5 |
| من X إلى X | X | X | X | X | X | X | X | X |
|---|---|---|---|---|---|---|---|---|
| نوع الموصل | طلاء MPO | لون الهيكل | نوع الألياف | عدد الألياف | طول الكابل | طول ذيل الحصان | نوع الكابل | قطبية |
| 1 = أنثى MPO 2 = ذكر MPO 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = خاص | 1 = رمز المنتج العالمي (UPC) 2 = جهاز كمبيوتر 3 = APC 8 درجة | 1 = بيج 2 = أكوا 3 = أخضر 4 = أصفر 5 = أسود 6 = أحمر S = خاص | 1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62.5/125 (OM1) | 1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = خاص | 0 = 0.5 متر 1 = 1.0 متر 2 = 2.0 متر 3 = 3.0 متر S = خاص | 0 = 0 متر 1 = 0.5 متر 2 = 0.6 متر 3 = 1.0 متر 4 = 1.5 متر 5 = 2.5 متر 6 = 3.0 متر S = خاص | 1 = شريط مكشوف 2 = بيضاوي 3 = تقريب S = خاص | أ = القطبية أ ب = القطبية ب ج = القطبية ج |
