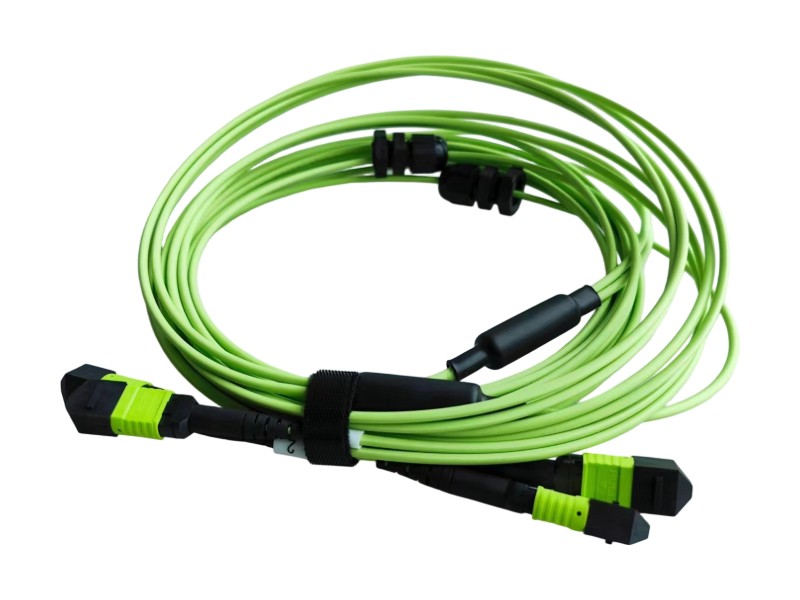

سلك توصيل متعدد الأوضاع 24F OM5 MPO/PC إلى MPO/PC، لون أخضر ليموني، منخفض رذاذ الهيدروجين

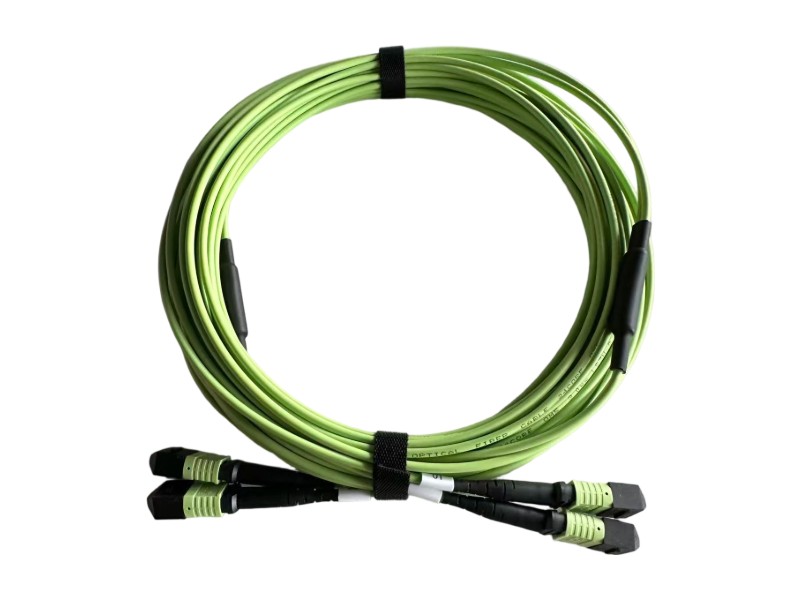

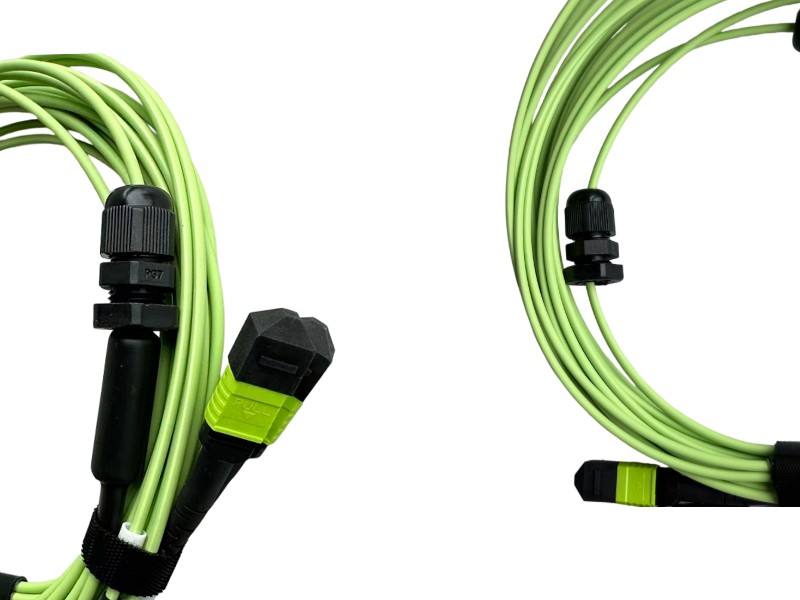

عزز سعة شبكتك من خلال كابل توصيل متعدد الأوضاع K&M 24-Fiber OM5 MPO/PC إلى MPO/PC، مصممة خصيصاً لبيئات مراكز البيانات من الجيل التالي بسرعة 40 جيجا و 100 جيجا.

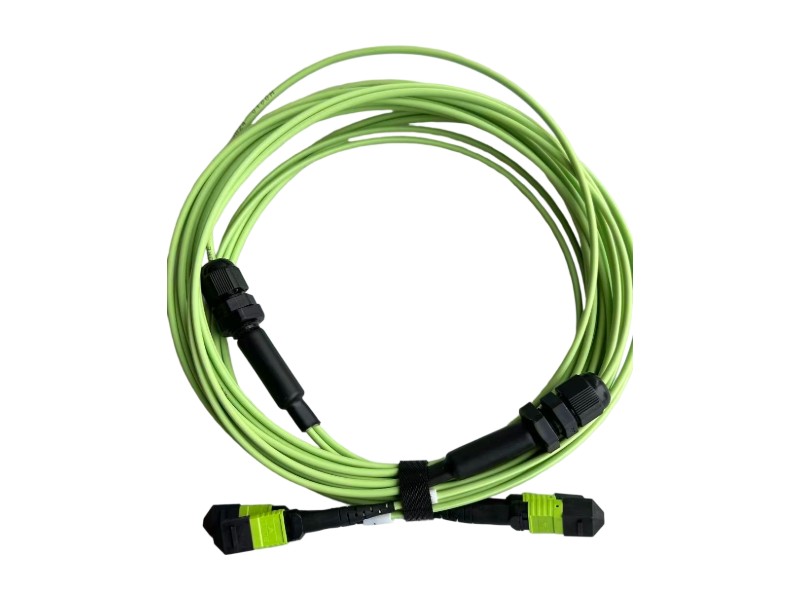

يتميز هذا الكابل عالي الكثافة بـ 24 ليفًا ضوئيًا من نوع OM5 مُجهزًا مسبقًا بغلاف LSZH أخضر ليموني مقاوم للهب، ويدعم نطاقًا تردديًا واسعًا يمتد من 850 نانومتر إلى 953 نانومتر. يتوافق هذا الكابل مع معايير IEC-61754-7، ويُقدم أداءً بصريًا استثنائيًا مع خيارات فقدان منخفضة متوفرة، ومقاومة فائقة للضغط تصل إلى 1000 نيوتن/100 ملم، مما يضمن نقلًا موثوقًا به في بيئات SAN وEDA الحساسة، وفي البنى عالية الكثافة.

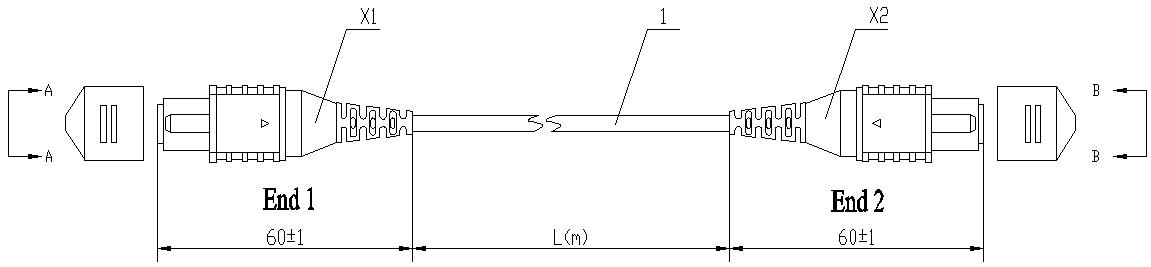

رسم تخطيطي لتجميع كابل الألياف الضوئية
| لا. | عنصر | متطلبات | لا. | عنصر | متطلبات |
|---|---|---|---|---|---|
| X1 | موصل MPO | 12 نواة، | 1 | كابل بصري 3.0 مم | انظر الملحق أ |
| لا. | قائمة المواد | النوع والمواصفات | الطول (ل) |
|---|---|---|---|

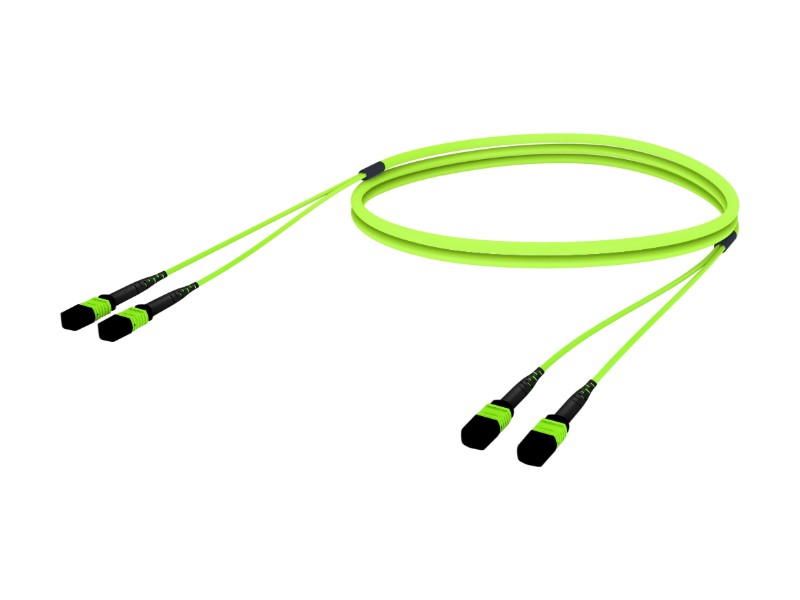

| 1 | 2X12MPO/PC(12F) إلى 2X12MPO/PC (12F) أخضر ليموني النوع B OM5 الطول | 25 متر |

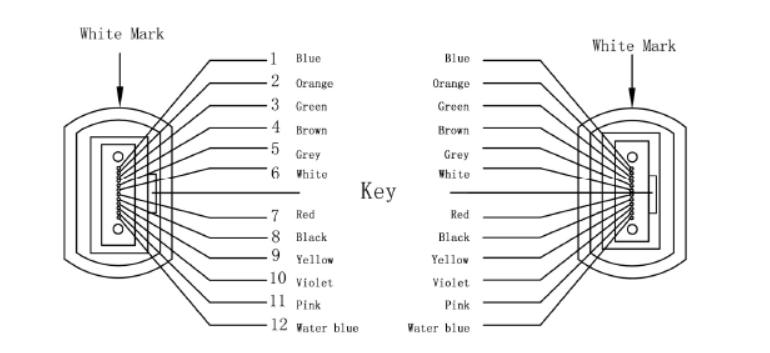

| الجزء الأول | لون | الجزء النهائي |
|---|---|---|
| X1-1 | أزرق | X2-1 |
| X1-2 | البرتقالي | X2-2 |
| X1-3 | أخضر | X2-3 |
| X1-4 | بني | X2-4 |
| X1-5 | رمادي | X2-5 |
| X1-6 | أبيض | X2-6 |
| X1-7 | أحمر | X2-7 |
| X1-8 | أسود | X2-8 |
| X1-9 | أصفر | X2-9 |
| X1-10 | أرجواني | X2-10 |
| X1-11 | لون القرنفل | X2-11 |
| X1-12 | أكوا | X2-12 |
| موصل MPO | معيار حلقة تثبيت SM MT | خسارة منخفضة حلقة تثبيت SM MT | معيار حلقة تثبيت MM MT | خسارة منخفضة حلقة تثبيت MM MT | |||
|---|---|---|---|---|---|---|---|
| شركة APC | PC | شركة APC | PC | PC | PC | ||
| فقد الإدخال (ديسيبل) | عادي | 0.50 | 0.50 | 0.30 | 0.30 | 0.50 | 0.30 |
| الحد الأقصى | 0.70 | 0.70 | 0.50 | 0.50 | 0.70 | 0.50 | |
| فقدان الإشارة (ديسيبل) | 60 | 45 | 60 | 45 | 20 | 20 | |
| قابلية التبادل (ديسيبل) | ≤0.3 ديسيبل | ||||||
| المتانة (ديسيبل) | <0.2 ديسيبل (500 عملية توصيل، وفقًا لمعيار EIA-455-21A) | ||||||
| قوة الشد (ديسيبل) | ≤0.3 ديسيبل (بحد أقصى 66 نيوتن) | ||||||
| درجة حرارة التشغيل (درجة مئوية) | -20 ~ +60 | ||||||
| درجة حرارة التخزين (درجة مئوية) | -40 ~ +80 | ||||||
| أغراض | المواصفات (2-12 نواة) | المواصفات (14-24 نواة) | |
|---|---|---|---|
| عدد الألياف | 2-12 | 14-24 | |
| الألياف الضوئية | القطر (±5 ميكرومتر) | 250 | |
| لون | 1. أبيض 2. أزرق 3. برتقالي 4. أخضر 5. بني 6. رمادي 7. أحمر 8. أسود 9. أصفر 10. بنفسجي 11. وردي 12. أزرق مخضر | يتم فصل المجموعة الثانية المكونة من 12 ليفًا ذات الحلقات السوداء عن المجموعة الأولى المكونة من 12 ليفًا، ولون الليف رقم 20 طبيعي. | |
| تعزيز النواة | خيوط الأراميد | ||
| قماش السترة | LSZH | ||
| كابل | لون | اللون الأصفر للألياف أحادية النمط؛ اللون البرتقالي للألياف متعددة الأنماط؛ أو ألوان أخرى متوفرة عند الطلب | |
| القطر الخارجي (±0.5 مم) | 3.0 | 3.8 | |
| وزن الكابل (كجم/كم) | 8.3 تقريبًا | حوالي 10.8 | |
| نوع الألياف | G652D أحادي الوضع (1310/1550 نانومتر) | G657A1 أحادي الوضع (1310/1550 نانومتر) | G657A2 أحادي الوضع (1310/1550 نانومتر) | |
|---|---|---|---|---|
| التوهين | عادي | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| الحد الأقصى | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | |
| ميل التشتت الصفري | ≤0.091 بيكو ثانية/كم·نانومتر مربع | ≤0.092 بيكو ثانية/كم·نانومتر مربع | ≤0.092 بيكو ثانية/كم·نانومتر مربع | |
| التشتت (1285~1340 نانومتر) | -3.5 – 3.5ps/(nm·km) | -3.5 – 3.5ps/(nm·km) | -3.5 – 3.5ps/(nm·km) | |
| قطر مجال الوضع (عند 1300 نانومتر) | 9.3±0.4 ميكرومتر | 8.8±0.4 ميكرومتر | 8.8±0.4 ميكرومتر | |
| كابل طول الموجة المقطوعة (نانومتر) | ≤1260 نانومتر | ≤1260 نانومتر | ≤1260 نانومتر | |
| نصف قطر الانحناء الأدنى (مم) | 16 مم | 10 مم | 7.5 مم | |
| قطر الغلاف (ميكرومتر) | 125±1.0 | 125±1.0 | 125±1.0 | |
| نوع الألياف | متعدد الأوضاع (62.5/125 ميكرومتر) | متعدد الأوضاع (50/125 ميكرومتر) | متعدد الأوضاع BIOM3 | متعدد الأوضاع BIOM4 | |
|---|---|---|---|---|---|
| التوهين (ديسيبل) | عادي | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| الحد الأقصى | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | |
| عرض النطاق الترددي (ميجاهرتز·كم) | ≥200/≥500 | ≥500/≥500 | ≥1500/≥500 | ≥3500/≥500 | |
| عرض النطاق الترددي الفعال للنمط | ----/---- | ----/---- | ≥2000/---- | ≥4700/---- | |
| 10 جيجابت إيثرنت SX (ميجاهرتز·كم) | ---- | ---- | ≤300/---- | ≤550/---- | |
| نصف قطر الانحناء الأدنى (مم) | 30 | 30 | 7.5 | 7.5 | |
| قطر الغلاف (ميكرومتر) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | |
| نوع الألياف | متعدد الأوضاع OM5 | |
|---|---|---|
| التوهين | عادي | 3.0 / ---- / 1.0 |
| الحد الأقصى | 3.5 / ---- / 1.5 | |
| عرض النطاق الترددي | عند 850 نانومتر | ≥3500 ميجاهرتز·كم |
| @953nm | ≥1850 ميجاهرتز·كم | |
| عند 1300 نانومتر | ≥500 ميجاهرتز·كم | |
| النموذج الفعال عرض النطاق الترددي | عند 850 نانومتر | ≥4700 ميجاهرتز·كم |
| @953nm | ≥2470 ميجاهرتز·كم | |
| إيثرنت 10 جيجابت SX @850 نانومتر | ≤600 ميجاهرتز·كم | |
| نصف قطر الانحناء الأدنى | 7.5 مم | |
| قطر الغلاف (ميكرومتر) | 125±1.0 | |
* يجب أن تتوافق الخصائص البصرية الأخرى مع المعايير الدولية IEC 60793/IEC60794 أو ITU-T.
| الخواص الميكانيكية | عدد الألياف من 2 إلى 4 | عدد الألياف من 6 إلى 12 | عدد الألياف 14-24 | |
|---|---|---|---|---|
| قوة الشد | تثبيت | 440 شمالاً | 660 شمالاً | 1320 شمالاً |
| عملية | 130 شمالاً | 200 نيوتن | 400 نيوتن | |
| نصف قطر الانحناء الأدنى (D: قطر الكابل) | تثبيت | 20D | 20D | 20D |
| عملية | 10D | 10D | 10D | |
| مقاومة السحق | 1000 نيوتن / 100 مم | 1000 نيوتن / 100 مم | 1000 نيوتن / 100 مم | |
* يجب أن تتوافق الخصائص الميكانيكية للألياف والكابلات البصرية الأخرى مع المعايير الدولية IEC 60794.
| درجة حرارة النقل | -20 درجة مئوية ~ +60 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية ~ +60 درجة مئوية |
| درجة حرارة التركيب | -20 درجة مئوية ~ +60 درجة مئوية |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية |
| مثبط للهب | IEC 60332-1 |
براميل خشبية أو من الخشب الرقائقي مزودة بحماية.
ضع علامة على الكابل كل متر بواسطة:
يبلغ طول التوصيل القياسي 2 كم/برميل.

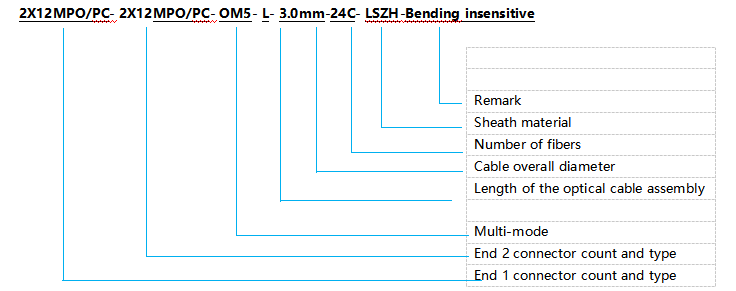

BOCS-G3D-2.0-FA00-2Z
| 1. مادة عازلة محكمة | 2. حدد لون الكابل | رقم الألياف 3 | 4. حدد نوع الألياف |
|---|---|---|---|
| Z=LSZH H=Hytrel | O=برتقالي Y=أصفر أ = أكوا تتوفر ألوان أخرى عند الطلب | 014~024 | B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125 ميكرومتر A1b=62.5/125 ميكرومتر BIOM3= غير حساس للانحناء - أقصى نطاق OM3 BIOM4 = غير حساس للانحناء - ماكس باند OM4 OM5 = غير حساس للانحناء - ماكس باند OM5 |
| من X إلى X | X | X | X | X | X | X | X | X |
|---|---|---|---|---|---|---|---|---|
| نوع الموصل | طلاء MPO | لون الهيكل | نوع الألياف | عدد الألياف | طول الكابل | طول ذيل الحصان | نوع الكابل | قطبية |
| 1 = أنثى MPO 2 = ذكر MPO 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = خاص | 1 = رمز المنتج العالمي (UPC) 2 = جهاز كمبيوتر 3 = APC 8 درجة | 1 = بيج 2 = أكوا 3 = أخضر 4 = أصفر 5 = أسود 6 = أحمر S = خاص | 1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62.5/125 (OM1) | 1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = خاص | 0 = 0.5 متر 1 = 1.0 متر 2 = 2.0 متر 3 = 3.0 متر S = خاص | 0 = 0 متر 1 = 0.5 متر 2 = 0.6 متر 3 = 1.0 متر 4 = 1.5 متر 5 = 2.5 متر 6 = 3.0 متر S = خاص | 1 = شريط مكشوف 2 = بيضاوي 3 = تقريب S = خاص | أ = القطبية أ ب = القطبية ب ج = القطبية ج |
