لوحة توصيل MPO/MTP إلى LC فائقة الكثافة 1U/2U

بيت منتجات 1. حلول توصيل الألياف الضوئية صندوق إنهاء الألياف 1.5

لوحة توصيل MPO/MTP إلى LC فائقة الكثافة 1U/2U

1U 120F ultra-high density MPO to LC patch panel

2U 288 ports data center MTP fiber optic patch panel

24-fiber MPO to LC modular cassette for telecommunication

Cold rolled steel 19 inch rack mount ODF panel

Tool-free installation MTP to LC fiber distribution frame

OM3 OM4 MPO fiber optic modular patch panel

لوحة توصيل MPO/MTP إلى LC فائقة الكثافة 1U/2U

Name: لوحة توصيل MPO/MTP إلى LC فائقة الكثافة 1U/2U
Availability: InStock

صُممت لوحة التوزيع عالية الكثافة خصيصًا لاستيعاب كابلات عالية الكثافة في مراكز البيانات المتطورة ومكاتب الاتصالات المركزية. وبفضل عمقها الضحل، تُعدّ هذه اللوحة مناسبة لأنظمة رفوف النحاس ذات العمق المنخفض أو غرف توزيع الكابلات الخارجية (ODFs) الخاصة بالاتصالات.

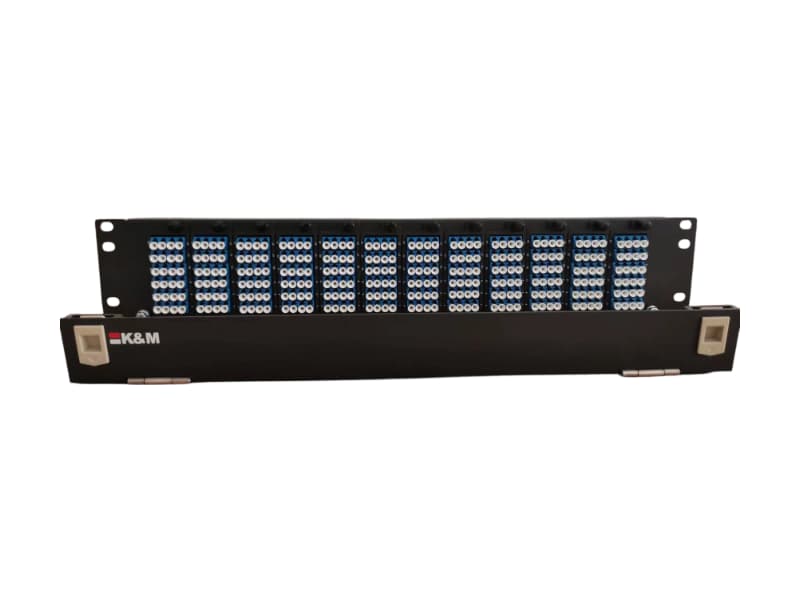

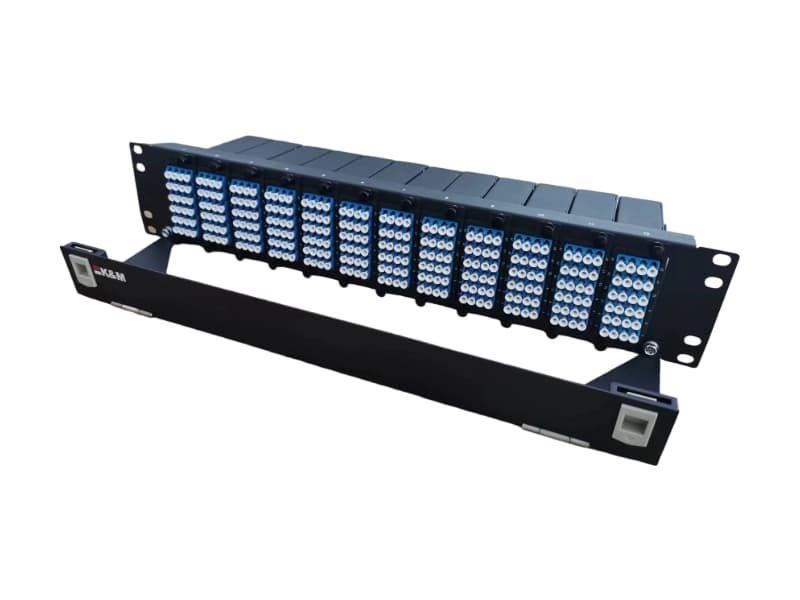

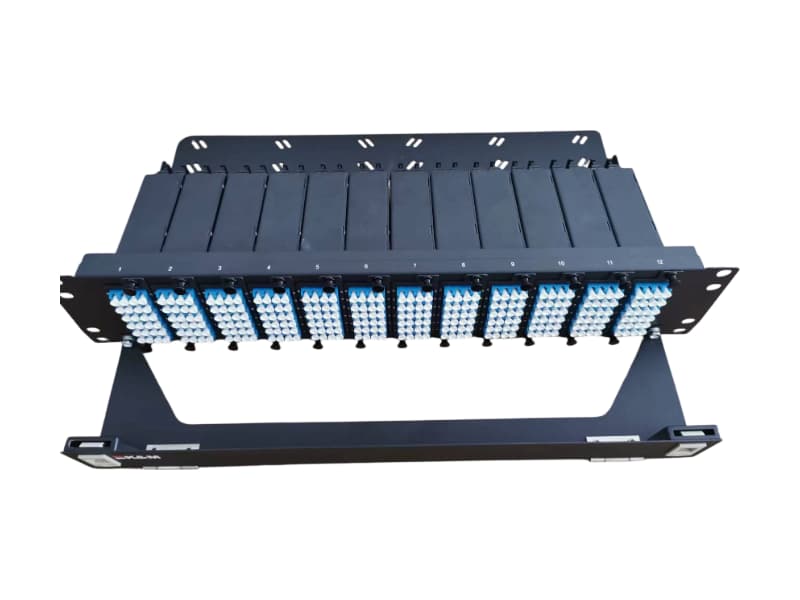

تحتوي لوحة MPO مقاس 19 بوصة ذات 1U و5 وحدات و120 منفذًا، ولوحة MPO مقاس 2U ذات 12 وحدة و288 منفذًا، على وحدات يتم التحكم فيها واختبارها في المصنع، ويمكن تركيبها فيها. كما تحتوي على وحدة MTP - LC لضمان الأداء البصري والموثوقية.

Inquiry now

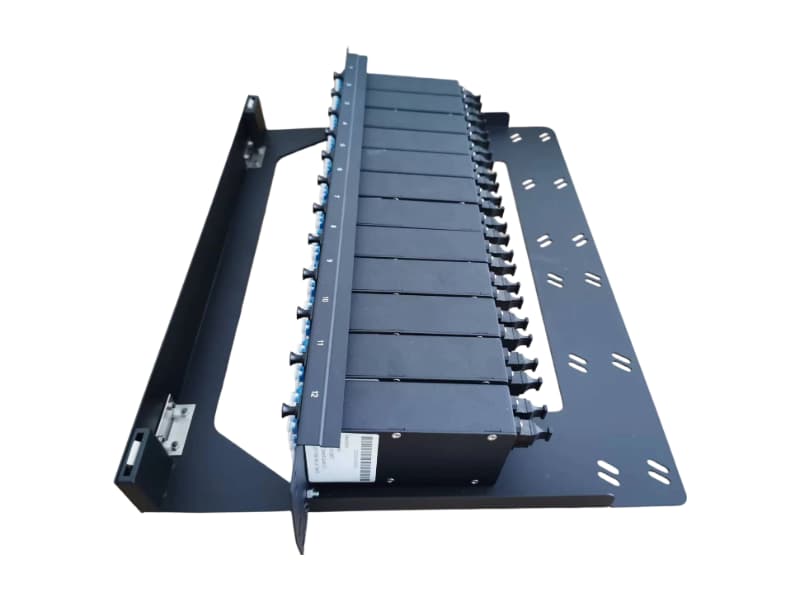

نظرة عامة على لوحة التوصيل MPO/MTP فائقة الكثافة

الميزات الرئيسية

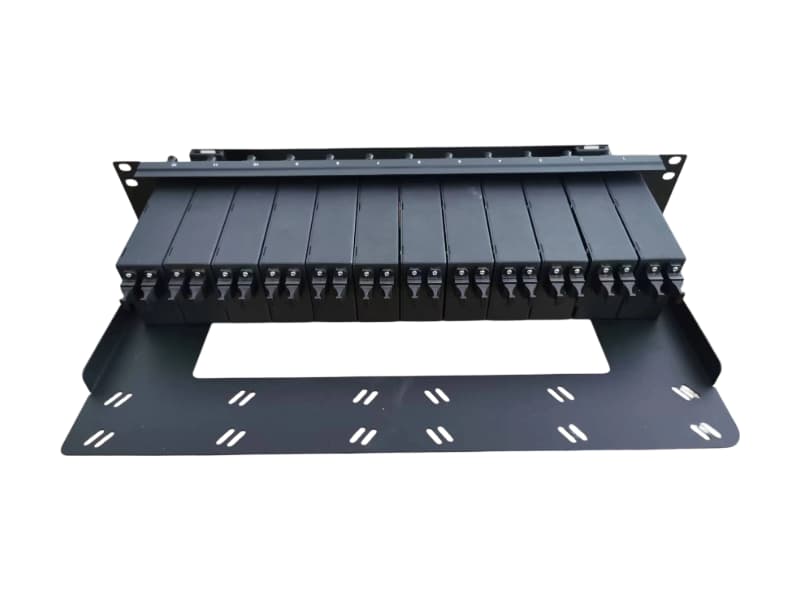

■ يتم تركيبها في رف مقاس 19 بوصة، واللوحة والوحدات مصنوعة من صفائح فولاذية مدلفنة على البارد.
■ يتميز بتصميم معياري وكثافة أعلى، ويأتي بوحدة صغيرة خاصة تصل إلى 24 منفذ محول LC أو 12 منفذ محول SC، ويتحول إلى اتصال MTP/MPO.
■ تصل سعة لوحة التوصيل 1U إلى 120 قدمًا مربعة عند تحميلها بالكامل بخمس وحدات. أما سعة لوحة التوصيل 2U فتصل إلى 288 قدمًا مربعة عند تحميلها بالكامل باثنتي عشرة وحدة، مما يوفر مساحة أكبر لمراكز البيانات الكبيرة ويقلل التكلفة الإجمالية.
■ تصميم فريد للتركيب بدون أدوات لسهولة وسرعة التجميع والتركيب.
■ وحدة مُجهزة مسبقًا من المصنع، تعمل بمجرد التوصيل في الموقع، ولا حاجة لتوصيل الألياف الضوئية أو أسلاك الكابلات مما يوفر تكلفة العمالة.
■ يمكن لهذا النظام أيضًا دعم تطبيق الهجين الكهروضوئي لتلبية متطلبات توزيع الشبكات ذات التيار العالي والتيار المنخفض.

التطبيقات

■ تطبيقات اتصالات البيانات
■ البنية التحتية لمراكز البيانات
■ شبكة منطقة التخزين - قناة الألياف
■ بروتوكولات ناشئة بسرعة 40 و 100 جيجابت في الثانية متوافقة

نظرة عامة على لوحة التوصيل MPO/MTP فائقة الكثافة

المواصفات الفنية

غرض	1U	2U
الأبعاد (العرض × العمق × الارتفاع)	483 مم × 335 مم × 1U	483 مم × 335 مم × 2U
درجة حرارة التخزين	-20 درجة مئوية ~ +60 درجة مئوية
درجة حرارة التشغيل	-20 درجة مئوية ~ +55 درجة مئوية
الرطوبة النسبية	≤85%(+30°C)
ضغط الهواء	70 كيلو باسكال ~ 106 كيلو باسكال

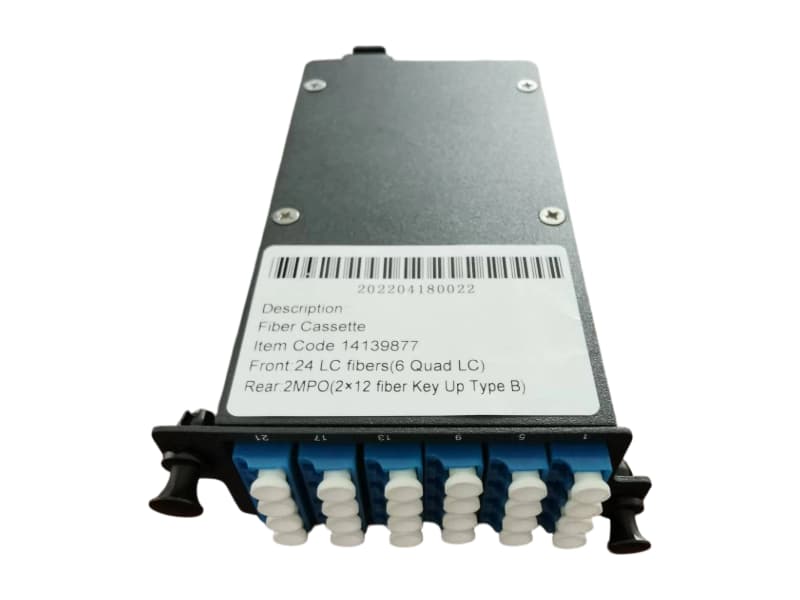

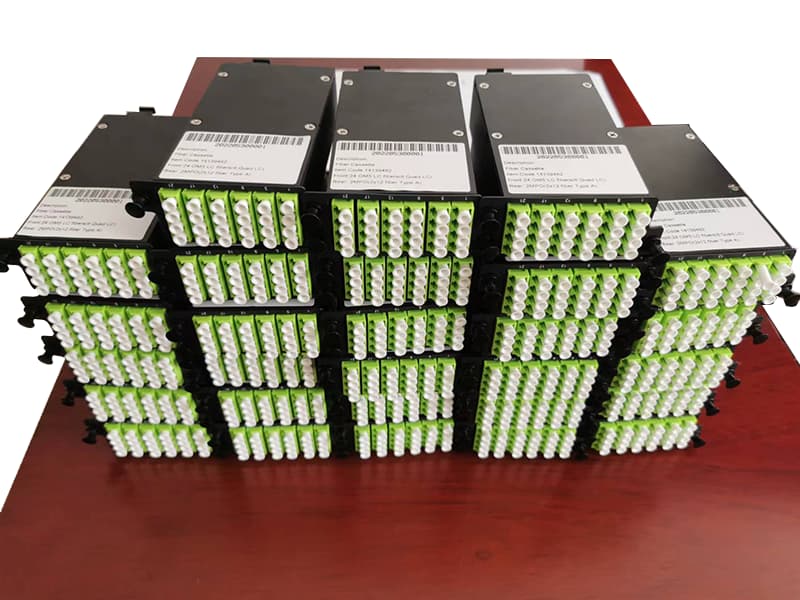

معلمات وحدة MPO/MTP-LC

مادة	SPCC (صفائح فولاذية مدرفلة على البارد)
لون	أسود

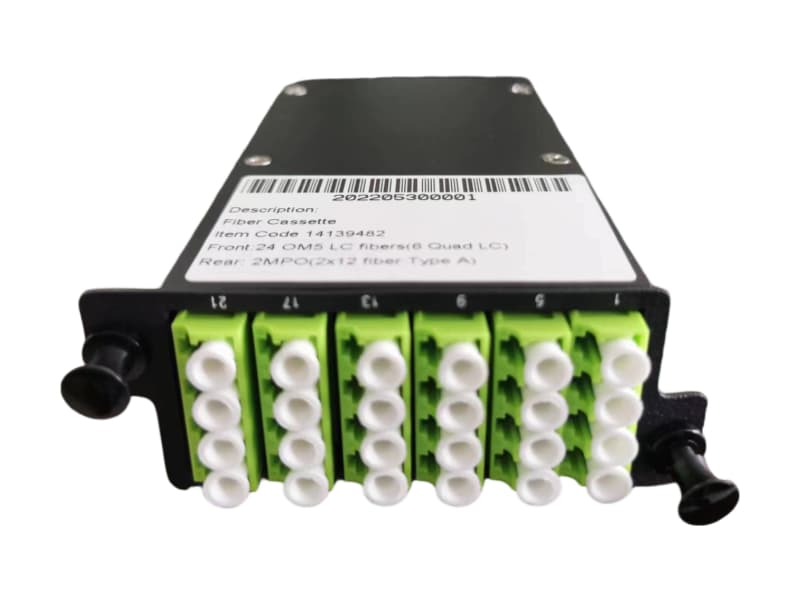

مقاس	88 عرض × 133 عمق × 34 ارتفاع ملم

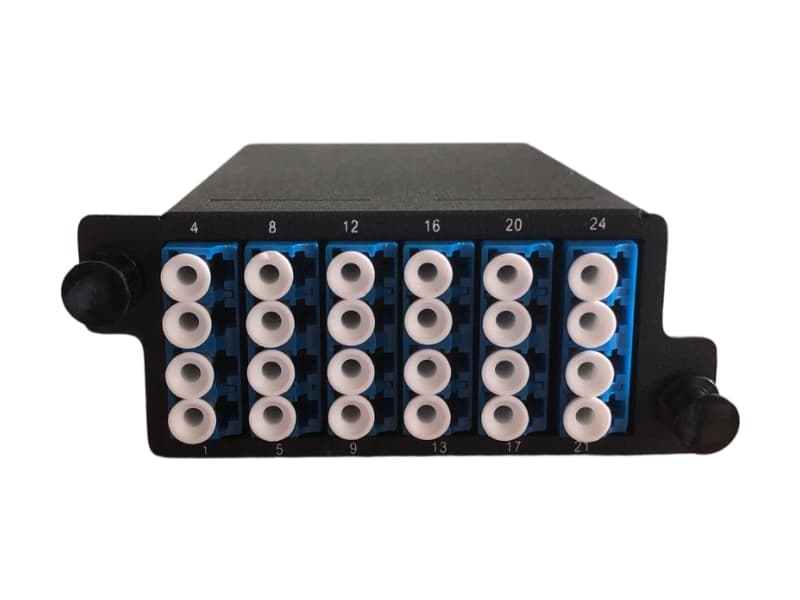

نوع المحول (الأمامي)	LC رباعي (بدون شفة) × 6 قطع
لون المحول (الأمامي)	أزرق مائي: OM3/OM4؛ بيج: OM1/OM2؛ أخضر ليموني: OM5؛ أزرق: SM-UPC؛ أخضر: SM-APC

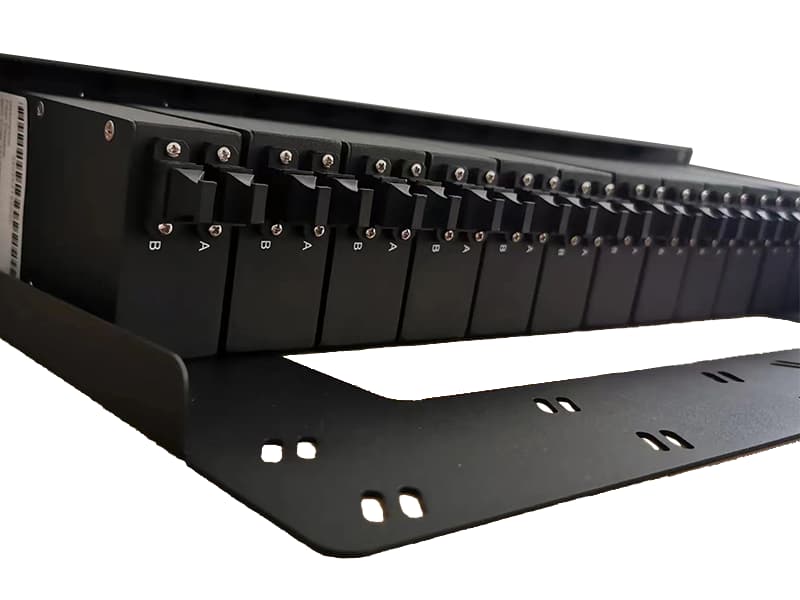

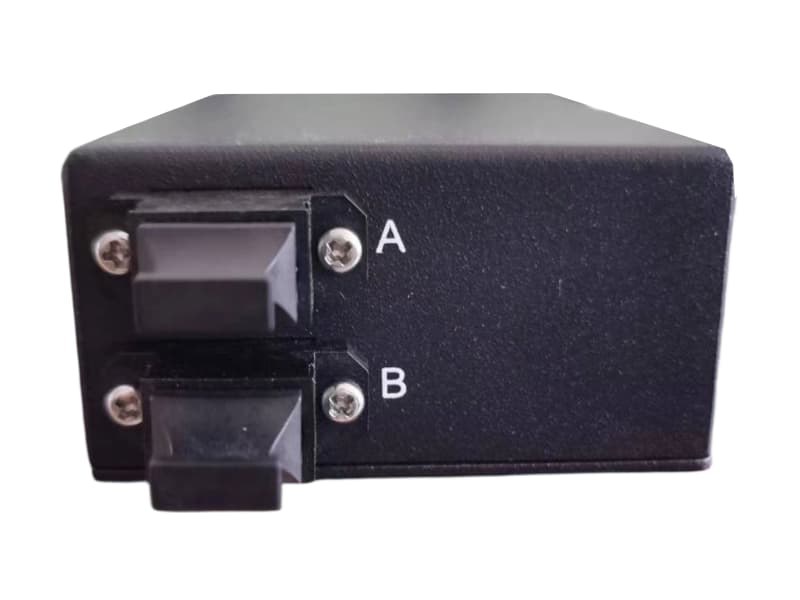

نوع المحول (الخلفي)	MPO/MTP (شفة كاملة/متقابلة)
لون المحول (الخلفي)	أسود
الموصل أ	SM: LC-UPC، 0.9 مم أو LC-APC، 0.9 مم، MM: LC-UPC، 0.9 مم
الموصل ب	SM: MPO/MTP (ذكر)-APC، MM: MPO/MTP (ذكر)-PC
قطبية سلك التوصيل	النوع أ
وزن	0.22 كجم

الأداء البصري

يكتب	الطول الموجي	وحدة IL Max
MTP-LC(MM)	850 نانومتر / 1300 نانومتر	0.50 ديسيبل
MTP-LC(SM)	1310 نانومتر / 1550 نانومتر	1.30 ديسيبل
MPO-LC(MM)	850 نانومتر / 1300 نانومتر	0.75 ديسيبل
MPO-LC(SM)	1310 نانومتر / 1550 نانومتر	1.50 ديسيبل

مخطط تسلسل المنفذ 1-المنفذ 1

الحل 1

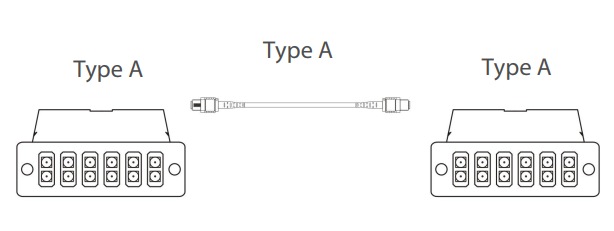

الشريط 1: النوع أ

الشريط الثاني: النوع أ

سلك توصيل MPO: النوع أ

رقم الكاسيت	لون	رقم الكاسيت	لون
1	أزرق	13	أزرق
2	البرتقالي	14	البرتقالي
3	أخضر	15	أخضر
4	بني	16	بني
5	رمادي	17	رمادي
6	أبيض	18	أبيض
7	أحمر	19	أحمر
8	أسود	20	أسود
9	أصفر	21	أصفر
10	أرجواني	22	أرجواني
11	لون القرنفل	23	لون القرنفل
12	أكوا	24	أكوا

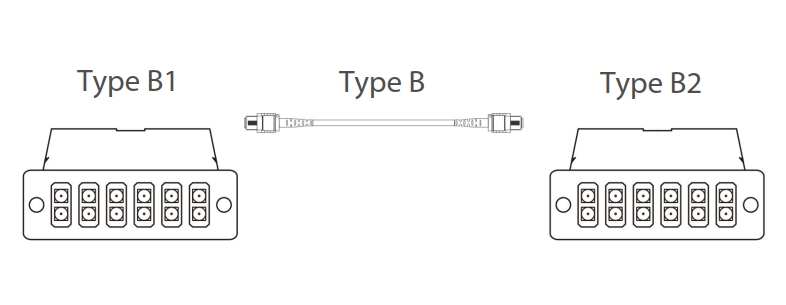

الحل الثاني

الشريط 1: النوع ب

الشريط الثاني: النوع ب

سلك توصيل MPO: النوع ب

رقم الكاسيت	لون	رقم الكاسيت	لون
1	أزرق	13	أزرق
2	البرتقالي	14	البرتقالي
3	أخضر	15	أخضر
4	بني	16	بني
5	رمادي	17	رمادي
6	أبيض	18	أبيض
7	أحمر	19	أحمر
8	أسود	20	أسود
9	أصفر	21	أصفر
10	أرجواني	22	أرجواني
11	لون القرنفل	23	لون القرنفل
12	أكوا	24	أكوا

معلومات الطلب (لوحة)

		وصف المنتج:	MPP2 - SP - B - 9005 - 2×12MTP/PC - LC/UPC - OM3 - 3MD - 2BP - 1U
X	1	- نموذج	MPP2
X	2	- مواد الجسم	SPCC (صفائح فولاذية مدرفلة على البارد)
X	3	- تشطيب الطلاء	ب: طلاء مسحوقي غير لامع
X	4	- لون الطلاء	أسود RAL 9005
X	5	- كمية سلك التوصيل	2×12: قطعتان من 12F؛ 1×24: قطعة واحدة من 24F؛ 1×12: قطعة واحدة من 12F
X	6	- الموصل أ	MPO/PC؛ MPO/APC؛ MTP/PC؛ MTP/APC
X	7	- الموصل ب	LC/UPC؛ LC/APC؛ SC/UPC؛ SC/APC
X	8	- وضع الألياف	G657A1؛ OM1؛ OM2؛ OM3؛ OM4؛ OM5
	9	- كمية الوحدات	1MD؛ 2MD؛ 3MD؛ 4MD؛ 5MD. 6MD؛ 7MD؛ 8MD؛ 9MD. 10MD. 11MD. 12MD
	10	- عدد الحواجز	0BP: بدون حاجز؛ 1BP: مع حاجز واحد؛ 2BP: مع حاجزين؛ 3BP، 4BP، إلخ.
	11	- ارتفاع اللوحة	1U؛ 2U
	ملاحظة: 1. MPP2-1U محمل بالكامل بـ 5 وحدات، MPP2-2U محمل بالكامل بـ 12 وحدة. 2. تُستخدم الحواجز في الأماكن التي لا يتم فيها تركيب الوحدات. 3. إطار فارغ بدون وصف الوحدة: MPP2-SP-B-9005-EM-1U/2U (1U و2U اختياريان)

معلومات الطلب (الوحدة)

	وصف المنتج:	MPM2 - SP - B - 9005 - 1×12MTP/PC - SC/UPC - OM3
1	- نموذج	MPM2
2	- مواد الجسم	SPCC (صفائح فولاذية مدرفلة على البارد)
3	- تشطيب الطلاء	ب: طلاء مسحوقي غير لامع
4	- لون الطلاء	أسود RAL 9005
5	- كمية سلك التوصيل	2×12: قطعتان من 12F؛ 1×24: قطعة واحدة من 24F
6	- الموصل أ	MPO/PC؛ MPO/APC؛ MTP/PC؛ MTP/APC
7	- الموصل ب	LC/UPC؛ LC/APC
8	- وضع الألياف	G657A1؛ OM1؛ OM2؛ OM3؛ OM4؛ OM5
