تطبيقات مقسمات PLC في شبكة FTTH

تعتمد تقنية FTTH بشكل أساسي على تقنية شبكات PON، التي تتطلب عددًا كبيرًا من مقسمات الألياف الضوئية منخفضة التكلفة وغيرها من المكونات الضوئية السلبية. يُعد جهاز مقسم الألياف الضوئية جزءًا لا يتجزأ من FTTH، ومع انتشار هذه التقنية، سيزداد الطلب عليه في السوق بشكل كبير. تعتمد التقنية التقليدية لتصنيع مقسمات الألياف الضوئية على تقنية الألياف ثنائية المخروط المدمجة (FBT). تتميز هذه التقنية بالبساطة والنضج، إلا أن عيبها يكمن في كبر حجمها، مما يؤدي إلى انخفاض الإنتاجية وارتفاع تكلفة القناة الواحدة، بالإضافة إلى تدهور تجانس الإشارة. ونتيجة لذلك، لم تتمكن تقنيات تصنيع مقسمات الألياف الضوئية القائمة على تقنية FBT من التكيف مع متطلبات السوق.

مُقسِّم PLC، أو مُقسِّم دائرة الموجة الضوئية المستوية، هو مُكوِّن سلبي يحتوي على دليل موجي خاص مصنوع من السيليكا المستوية أو الكوارتز أو مواد أخرى. يُستخدم لتقسيم خيط إشارة ضوئية إلى خيطين أو أكثر. يتوفر مُقسِّم PLC بنسب تقسيم متعددة، وأكثرها شيوعًا هي 1:8، 1:16، 1:32، 1:64، 2:8، 2:16، 2:32، و2:64. تتوفر أنواع عديدة من مُقسِّمات PLC لتلبية الاحتياجات المختلفة في توصيل وتقسيم الإشارات الضوئية عبر شبكات FTTH الضوئية السلبية، وذلك في وحدات OLT وONT. يوجد سبعة أنواع رئيسية من عبوات مُقسِّمات PLC، مُصنَّفة حسب التطبيقات المختلفة، وهي: مُقسِّم الألياف العارية، مُقسِّم الوحدات، مُقسِّم التثبيت على الرف، مُقسِّم النوع الصغير، مُقسِّم الصينية، ومُقسِّم LGX.

• مقسم الألياف الضوئية المكشوفة
• فواصل ABS
• مقسم ألياف ضوئية صغير الحجم
• فاصل الصواني
• موزع مثبت على الرف
• مقسمات LGX
• موزع PLC من النوع القابل للتوصيل الصغير

التطبيقات

مقسم الألياف الضوئية PLC

لا يحتوي مقسم الألياف الضوئية المكشوفة بتقنية PLC على موصلات في نهايات الألياف. يمكن وصله بألياف ضوئية أخرى في وحدة التوصيل، وأجهزة الاختبار، وأنظمة WDM، مما يقلل من المساحة المشغولة. يُستخدم عادةً في تطبيقات FTTH وPON وLAN وCATV ومعدات الاختبار وغيرها.

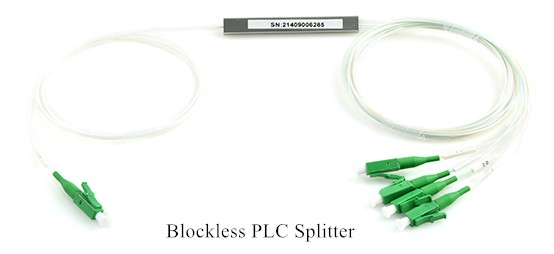

مقسم PLC صغير الحجم

مقسم PLC صغير الحجم يشبه في مظهره مُقسّم PLC العادي، ولكنه يتميز بهيكل أنبوبي من الفولاذ المقاوم للصدأ أكثر إحكامًا، مما يوفر حماية أقوى للألياف، كما أن جميع أطراف الألياف فيه مُجهزة بموصلات ألياف ضوئية. تتوفر هذه الموصلات عادةً بأنواع SC وLC وFC وST. وبالتالي، لا حاجة لتوصيل الألياف أثناء التركيب. يُستخدم مُقسّم PLC الصغير بشكل أساسي لتوصيلات مختلفة عبر صناديق التوزيع أو خزائن الشبكة.

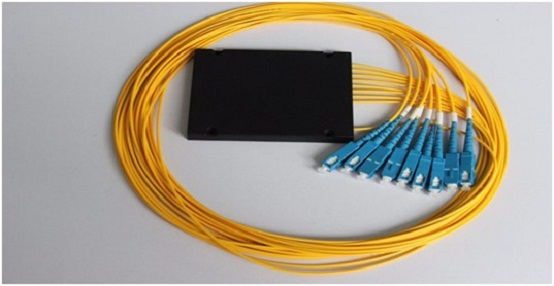

موزع PLC من نوع ABS BOX

صندوق ABS مقسم PLC يأتي هذا الجهاز مزودًا بصندوق بلاستيكي من مادة ABS لحماية مُقسِّم PLC، مما يجعله مناسبًا لمختلف بيئات التركيب ومتطلباتها. تشمل وحدات المُقسِّم الشائعة: 1×4، 1×8، 1×16، 1×32، 1×64، 2×4، 2×8، 2×16، 2×32. ويُستخدم على نطاق واسع مع صناديق توزيع الألياف الضوئية الخارجية لشبكات PON وFTTH وFTTX وGOPN.

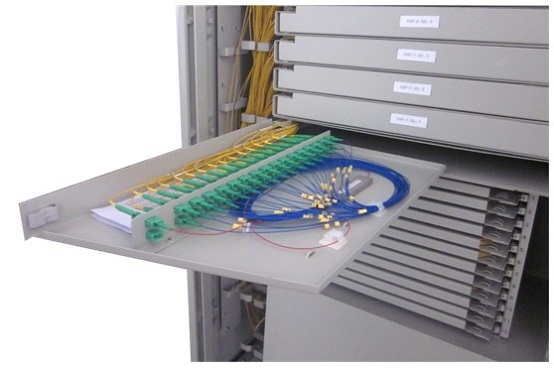

مقسم PLC من نوع الصينية

يمكن اعتبار مُقسِّم الألياف الضوئية من نوع الصينية بمثابة صينية ألياف تحتوي على مُقسِّم ألياف ضوئية من نوع PLC داخلها. يتم تركيبه عادةً مباشرةً في صندوق توزيع الألياف الضوئية أو إطار التوزيع الضوئي. تُستخدم موصلات FC وSC وST وLC بشكل انتقائي للإنهاء. يُعد مُقسِّم الألياف الضوئية من نوع الصينية حلاً مثالياً للتقسيم في الأماكن القريبة من وحدات OLT أو ONU.

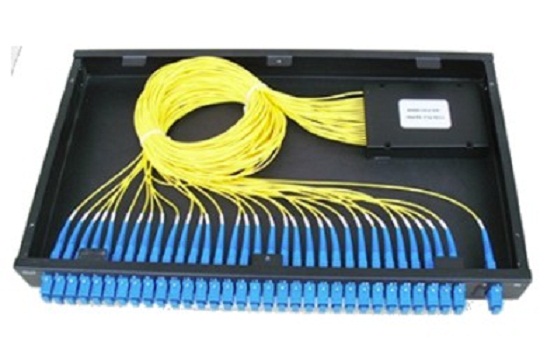

موزع PLC للتركيب على الرف

موزع PLC للتركيب على الرف يمكن استخدامه في التطبيقات الداخلية والخارجية في مشاريع FTTx، وشبكات الكابلات التلفزيونية، ومراكز اتصالات البيانات. وهو يستخدم معيار وحدة الرف مقاس 19 بوصة لاحتواء مقسم PLC داخل وحدة الرف.

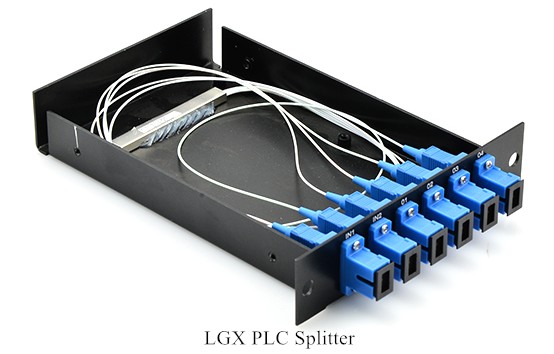

مقسم LGX PLC

يتميز موزع الألياف الضوئية LGX PLC، أو موزع الألياف الضوئية LGX Box PLC، بصندوق معدني متين لحماية وحدات التوزيع. يمكن استخدامه بشكل مستقل أو تركيبه بسهولة في لوحة توصيل الألياف الضوئية القياسية أو حاوية الألياف. يوفر غلاف LGX المعدني القياسي طريقة توصيل وتشغيل سهلة للتكامل مع الشبكة، مما يزيل أي مخاطر أثناء التركيب. لا يتطلب الأمر أي توصيلات ميدانية أو فنيين متخصصين أثناء التركيب.

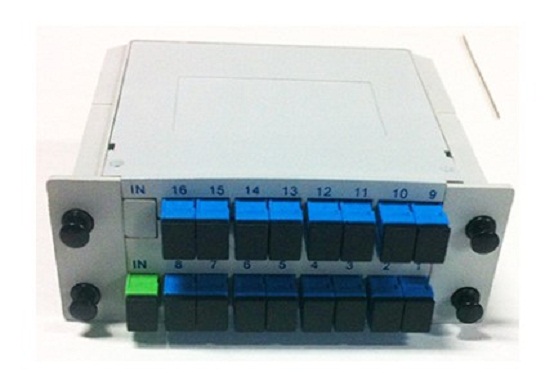

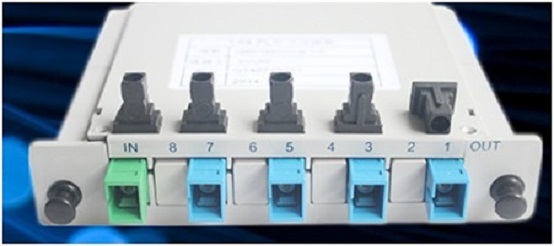

موزع PLC صغير من نوع التوصيل

يُعدّ مُقسّم الإشارة من نوع PLC القابل للتوصيل المصغر نسخةً صغيرةً ذات تصميم مُدمج. ويتم تركيبه عادةً في صندوق FTTH المُثبّت على الحائط لتوزيع إشارات الألياف الضوئية.

تُستخدم أنواع مُقسّمات PLC المذكورة أعلاه عادةً في شبكات PON وFTTH. يُعدّ مُقسّما 1xN و2xN الأكثر شيوعًا لتطبيقات مُحدّدة. يُمكنك اختيار المُقسّم المُناسب لمشروعك، وفي حال وجود أيّة استفسارات أخرى، يُرجى التواصل معنا لحلّ أيّة مشكلة فنية.
