نظرة عامة على تقنية FTTx

وفقًا للمسافة بين وحدة الشبكة الضوئية (ONU) أو معدات الوصول والمشترك، يتم تصنيف تقنية FTTx على النحو التالي:

FTTC: الألياف إلى الرصيف

FTTB: الألياف إلى المبنى

FTTH: الألياف إلى المنزل

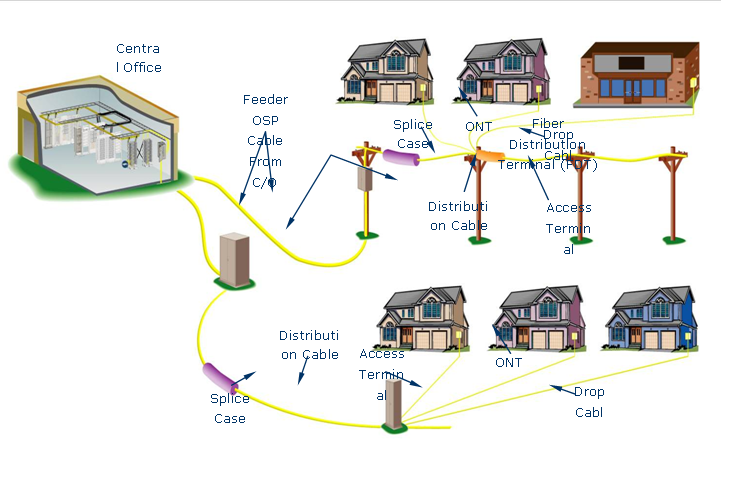

نظرة عامة على حل FTTx - ADC

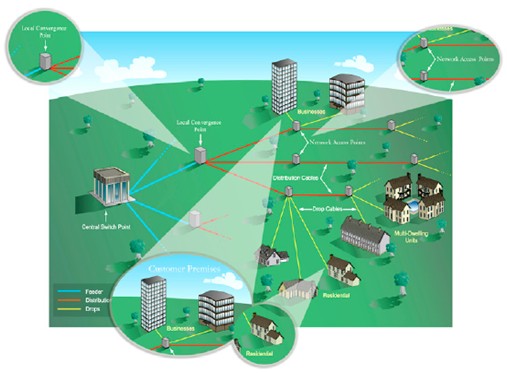

نظرة عامة على حل FTTx من كورنينج إيفولانت

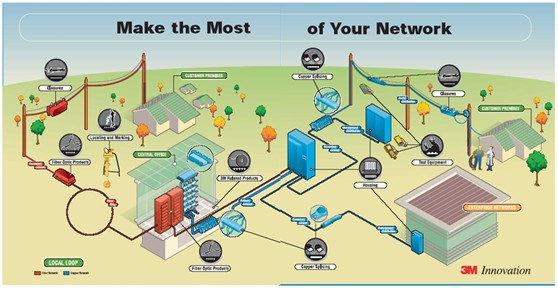

نظرة عامة على حلول FTTx -3 M

نظرة عامة على حلول FTTx في أمريكا الشمالية

من خلال دراسة هيكل الشبكة للشركات الثلاث المذكورة أعلاه، نجد ما يلي:

• توفر حلول FTTx بشكل أساسي خدماتها للمباني أو الوحدات السكنية المتعددة أو الفيلات.
• عقدة الشبكة هي CSP، وLCP بالقرب من CSP، وNAPs بالقرب من أماكن العملاء، وأماكن العملاء.
• في نقاط التوصيل، استخدم خزانة CCC للألياف الخارجية أو صندوق CCC للألياف للتوصيل المتقاطع.
• عند نقطة الوصول، استخدم خزانة التوزيع الخارجية أو لصق إغلاقe لتوزيع وإدارة الكابلات.
• تتميز أمريكا الشمالية بمساحتها الشاسعة وقلة عدد سكانها، كما أن تكلفة القوى العاملة فيها أعلى، لذا يُفضل تصميم المنتج على التشغيل السهل والمريح.

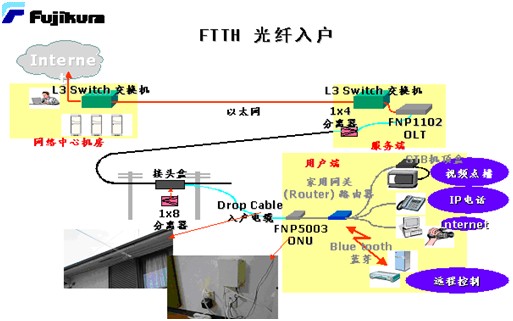

نظرة عامة على حلول FTTx في اليابان

من خلال هيكل شبكة الشركة اليابانية المذكور أعلاه، نجد ما يلي:

• توفر حلول FTTx خدماتها للمباني والوحدات السكنية المتعددة.
• عقدة الشبكة هي CSP، وLCP بالقرب من CSP، وNAPs بالقرب من أماكن العملاء، وأماكن العملاء (كما هو الحال في أمريكا الشمالية).
• استخدم صندوق توصيل الألياف الضوئية للتوصيل المتقاطع على العقد.
• عند نقطة الوصول، استخدم خزانة توزيع داخلية (مثبتة على الحائط) أو صندوق توصيل لتوزيع وإدارة الشبكة.
• تتميز اليابان بصغر مساحة البلاد وكثافة سكانية عالية في المدن الكبيرة، لذا يُفضل تصميم المنتجات على الكثافة العالية ومظهر المنتج.

حلول K&M FTTx

يركز نظام FTTx على خصائص الجغرافيا الصينية والبيئة البشرية، ويصنف إلى:

• مبنى مكاتب
• MDU
• فيلا
• تتكون عقد الشبكة من مزود خدمة الاتصالات (CSP)، ومزود خدمة الاتصالات المحلية (LCP)، ونقاط الوصول إلى الشبكة (NAPs)، ومباني العملاء.
• استخدم الألياف الضوئية في المناطق الخارجية عند نقاط الوصول. خزانة توزيع الألياف أو صندوق التوصيل للربط المتقاطع.
• عند نقطة الوصول، استخدم خزانة توزيع داخلية / خارجية أو صندوق توصيل للتوزيع والإدارة.
• سهولة التشغيل، وكثافة أعلى، ومظهر المنتج.

حلول K&M FTTx – تعريف عقدة الشبكة

• نقطة التبديل المركزية (CSP)
• نقطة التقارب المحلية (LCP)
• نقاط الوصول إلى الشبكة (NAPs)
• أماكن العملاء

كابل نطاق العظام: CSP —— LCP

كابل التوزيع: LCP —— NAPs

كابل المشترك: نقاط الوصول إلى الشبكة - أماكن العملاء

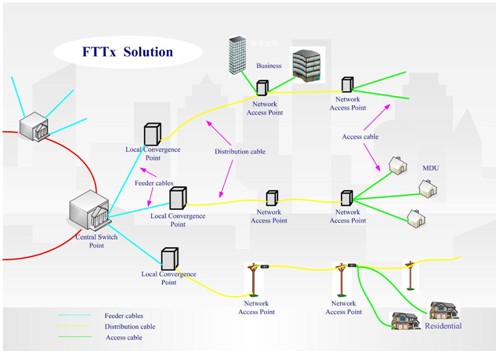

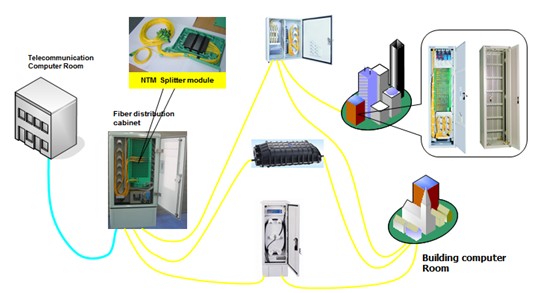

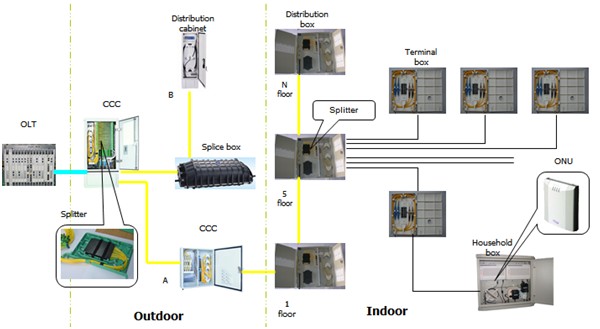

حلول K&M FTTx – بنية الشبكة

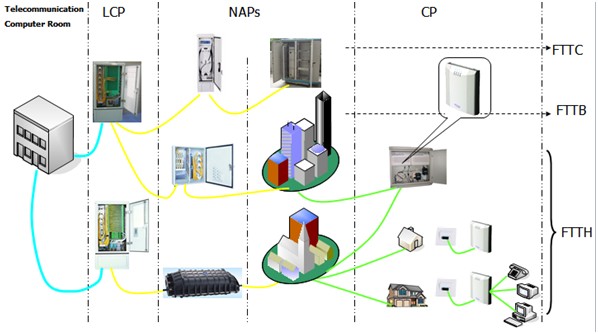

حلول K&M FTTx - FTTx

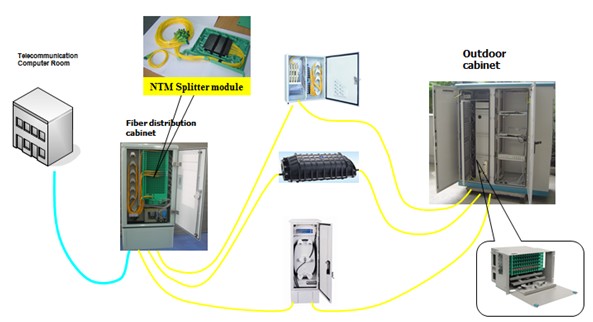

حلول K&M FTTx - FTTc

حلول K&M FTTx - FTTB

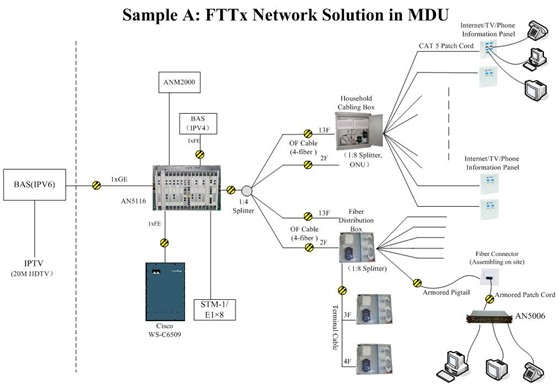

حلول K&M FTTx - FTTH (MDU)

مشروع K&M FTTx – مشروع شركة شنغهاي للاتصالات

يضم المبنى السكني 1144 عميلاً

• يتبنى 1:4 و مقسم 1:8تم تركيب جهاز تقسيم الإشارة في المكتب المركزي وفي بئر الطابق، بإجمالي 320 نقطة وصول لاسلكية.
• معدات هواوي إيبون، مجهزة بـ 10 محطات طرفية PON؛ OLT في موقع المكتب؛
• تعتمد وحدة ONU على التيار المتردد 220 فولت، وهي موجودة في المنزل.
• وحدة الشبكة الضوئية (ONU) موجودة في المنزل، وصلة ميكانيكية، 863 IPTV والإنترنت؛
• 863 IPTV/25M، إنترنت عالي السرعة/4M، واحد لمفتاح البرمجيات.
